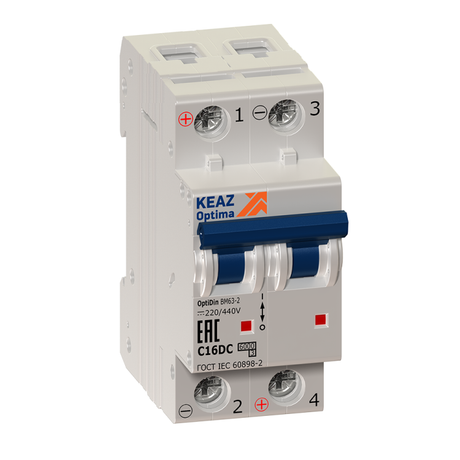

Выключатель автоматический двухполюсный OptiDin BM63-2B10-DC-УХЛ3 (Новый) | 261217 КЭАЗ

Автоматический выключатель модульный двухполюсный 10А B 6кА DC BM63-2B10-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат серии OptiDin применяется в системах с высокой надежностью, таких как солнечные электростанции, железнодорожные системы и промышленные установки постоянного тока.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 10А B 6кА DC BM63-2B10-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Отличается повышенной отключающей способностью до 6 кА при постоянном токе, что делает его подходящим для сложных условий работы. Применяется в системах с источниками постоянного тока: фотовольтаических установках, батарейных массивах, тяговых сетях, зарядных станциях, промышленных контроллерах и других устройствах, где требуется надежная защита цепей постоянного тока.

Технические характеристики

• Номинальный ток: 10 А - максимальный рабочий ток, который выключатель может проводить постоянно без срабатывания;
• Тип тока: постоянный (DC) - специально адаптирован для цепей постоянного тока, отличается от аналогов переменного тока;
• Номинальное напряжение: 230 В - допустимый уровень напряжения в цепи;
• Количество полюсов: 2 - одновременно отключаются оба провода (фаза и нейтраль);
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, идеально подходит для нагрузок с плавным запуском (например, электроника, освещение);
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и медленное при перегрузке;
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки;
• Отключение нейтрали: да - при аварии полностью размыкаются оба провода, исключая опасность остаточного потенциала;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода без дополнительных переходников;
• Климатическое исполнение: УХЛ3 - работает при температуре от –60C до +60C, рассчитан на умеренный и холодный климат;
• Ширина по модулю: 2 М - занимает два стандартных модуля на DIN-рейке;
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• Наличие дополнительных контактов: да - можно подключить сигнализацию состояния (замкнут/разомкнут) через внешние устройства;
• Класс токоограничения: 3 - снижает энергию короткого замыкания, повышая безопасность оборудования;
• Категория перенапряжения: IV - предназначено для установки на входе в объект или в местах с высокими скачками напряжения;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные выбросы напряжения до 4000 В.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 10А B 6кА DC BM63-2B10-DC-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Подходит для всех типов щитов, совместим с компонентами серии OptiDin. Для правильного монтажа важно соблюдать рекомендованную глубину - 75 мм - чтобы механизм свободно работал и не задевал стенки корпуса. Подключение кабелей выполняется зажимными болтами - максимальное сечение 25 мм2. Обязательно затягивать клеммы моментом, соответствующим нормам (не переусердствовать!). Нейтральный провод также отключается - это важно для безопасности при обслуживании.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в РФ и странах ЕАЭС. Код в реестре радиоэлектронной продукции: РЭ-2499/20. Высокий класс токоограничения (3) и категория перенапряжения (IV) обеспечивают защиту не только самого аппарата, но и всей системы. Благодаря отключению нейтрали снижается риск поражения током при ремонте.

Преимущества

• Специально создан для постоянного тока - другие автоматы для AC не гарантируют надежное отключение при DC;
• Высокая отключающая способность (6 кА DC) - выше, чем у многих аналогичных устройств;
• Работает в экстремальных температурах - от –60C до +60C, подходит для улицы, холодных складов, Арктики;
• Отключение нейтрали - повышает безопасность при работе с оборудованием;
• Поддержка дополнительных контактов - удобно для интеграции в системы управления и контроля;
• Производится КЭАЗ - проверенная российская технология с долгим сроком службы.

Ограничения применения

• Не предназначен для переменного тока (AC) - использование на сети 220 В переменного тока недопустимо;
• IP20 - нельзя использовать во влажных помещениях, на улице или в условиях возможного попадания воды;
• Требуется минимум 75 мм глубины в щите - не подходит для компактных или старых щитков малой глубины;
• Характеристика B - менее эффективна при больших пусковых токах (например, двигатели), лучше выбрать характеристику C или D для таких нагрузок;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита цепей солнечных панелей в домашних и промышленных СЭС;
• Щиты питания от свинцово-кислотных или литий-ионных аккумуляторных батарей;
• Системы управления железной дорогой (тяговые подстанции, сигналы);
• Промышленные контроллеры и преобразователи частоты с выходом постоянного тока;
• Зарядные станции для электромобилей (DC-часть).

Практические советы

• Выбирая автоматический выключатель модульный двухполюсный 10А B 6кА DC BM63-2B10-DC-УХЛ3, убедитесь, что ваша система действительно использует постоянный ток - применение на AC приведёт к отказу;
• Проверьте глубину вашего распределительного щита - если меньше 75 мм, потребуется замена или удлинители;
• Для защиты от утечек тока (например, при наличии человека в контуре) обязательно добавьте УЗО после этого автомата;
• Если нагрузка имеет большой пусковой ток (двигатели, насосы), рассмотрите вариант с характеристикой C вместо B;
• При использовании в холодных регионах - УХЛ3 уже обеспечивает работу при –60C, но перед запуском в зимний период проверьте целостность изоляции и контактные группы;
• Дополнительные контакты можно использовать для подключения индикаторов состояния или сигналов в SCADA-системы - экономит время диагностики.
