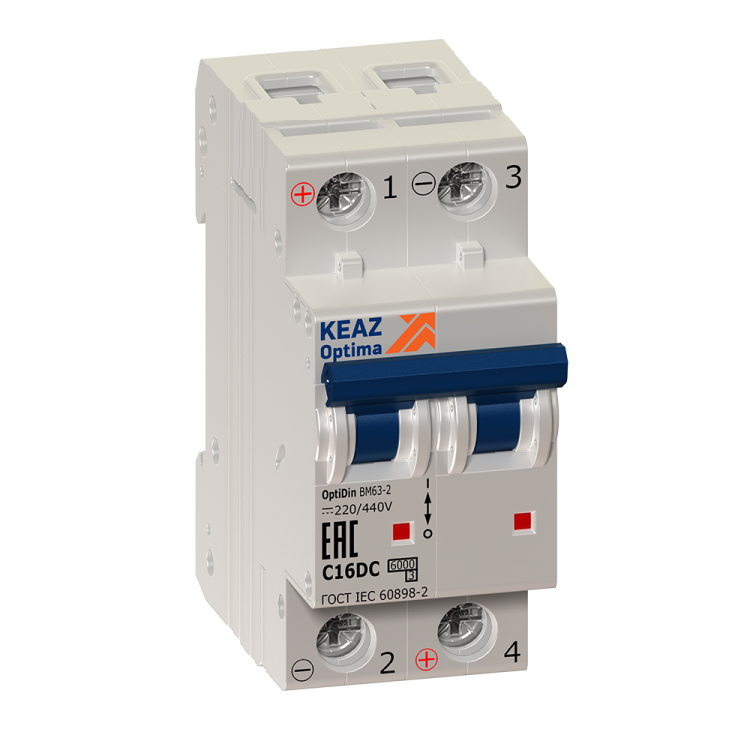

Выключатель автоматический двухполюсный OptiDin BM63-2C3-DC-УХЛ3 (Новый) | 261240 КЭАЗ

Автоматический выключатель модульный двухполюсный 3А C 6кА DC BM63-2C3-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот выключатель применяется в системах управления, энергообеспечении и автоматизации, особенно там, где требуется надёжная работа при низких температурах и высокой степени защиты от внешних воздействий.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 3А C 6кА DC BM63-2C3-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в щитах управления, зарядных станциях, солнечных электростанциях, системах железнодорожной автоматики, промышленных контроллеров и других устройствах, работающих от постоянного тока. Благодаря климатическому исполнению УХЛ3, выключатель можно использовать в условиях суровых зимних температур - от -60C до +40C.

Технические характеристики

• Номинальный ток: 3 А - максимальный рабочий ток, который выключатель может проводить постоянно без срабатывания;
• Номинальное напряжение: 230 В DC - допустимый уровень постоянного напряжения в цепи;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания величиной до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, электромагниты, малые двигатели, LED-драйверы;
• Тип расцепителя: электромагнитный (для быстрого отключения при КЗ) и тепловой (для защиты от долговременных перегрузок);
• Класс токоограничения: 3 - обеспечивает минимальную энергию, проходящую через цепь при аварии, снижая риск повреждений;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как помехи или грозовые импульсы;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода без потерь контакта;
• Ширина по модулю: 2 модуля (36 мм) - совместим со стандартными DIN-рейками;
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в холодных и влажных условиях, включая открытые помещения и неотапливаемые здания;
• Частота: 50 Гц - указано для информации, поскольку устройство работает с постоянным током;
• Отключение незащищенной нейтрали: да - оба полюса (фаза и ноль) отключаются одновременно, что важно для безопасности в DC-системах;
• Способ монтажа: на DIN-рейку - стандартный метод для модульных аппаратов.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 3А C 6кА DC BM63-2C3-DC-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа необходимо соблюдать глубину 75 мм - это минимум свободного пространства в щите. Оба полюса имеют зажимы для кабелей сечением до 25 мм2; затяжка должна выполняться усилием, соответствующим нормам - переусиливать нельзя, чтобы не повредить контакт. Наличие дополнительных контактов позволяет подключить сигнализацию состояния (например, “выключен” или “сработал”) к системе контроля. Устройство совместимо с другими аппаратами серии OptiDin BM63, что упрощает компоновку щитов.

Безопасность и стандарты

Выключатель соответствует требованиям российских стандартов и внесён в Реестр промышленной продукции РФ (код РЭ-2499/20). Категория перенапряжения 4 указывает на повышенную устойчивость к импульсным перенапряжениям - важное условие для промышленных объектов. Степень загрязнения 2 означает, что устройство рассчитано на использование в помещениях с умеренным уровнем пыли и влажности, но не во взрывоопасных или сильно запылённых средах. Отключение обоих полюсов исключает опасность сохранения потенциала на одном выводе после отключения.

Преимущества

• Высокая отключающая способность (6 кА) при постоянном токе - редкая возможность среди аналогичных изделий;
• Поддержка работы при экстремально низких температурах (-60C) - единственный вариант для арктических регионов и неотапливаемых объектов;
• Оба полюса отключаются одновременно - повышает безопасность при обслуживании;
• Класс токоограничения 3 снижает термическую и механическую нагрузку на кабели и оборудование;
• Совместимость с сериями OptiDin - удобно для масштабирования и ремонта щитов;
• Наличие дополнительных контактов - позволяет интегрировать выключатель в системы SCADA и автоматического контроля.

Ограничения применения

• Не предназначен для переменного тока (AC) - применение в сетях 220 В AC вызовет некорректную работу и выход из строя;
• Степень защиты IP20 не защищает от брызг, пыли и влаги - не используется вне закрытых щитов;
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, большие асинхронные двигатели) - лучше выбрать характеристику D;
• Номинальный ток всего 3 А - не подходит для силовых цепей выше 700 Вт при 230 В DC;
• Требуется точное соответствие полярности при подключении - хотя выключатель не чувствителен к направлению тока, неправильное подсоединение может нарушить работу дополнительных контактов.

Примеры использования

• Защита солнечных панелей в микросистемах (до 3 А постоянного тока) с батарейным хранением;
• Контроль питания в системах автоматики железных дорог (DC 24–110 В);
• Щиты управления насосами и клапанами в холодных регионах (Сибирь, Дальний Восток);
• Цепи зарядки электрокаров и электротранспорта с небольшим током;
• Промышленные контроллеры и PLC-устройства, работающие от стабилизированного DC-питания.

Практические советы

• Перед установкой проверьте, что напряжение в цепи действительно постоянное - подключение к сети 220 В AC приведёт к отказу;
• При использовании в условиях ниже -40C убедитесь, что все соединения выполнены качественно - металл становится более хрупким;
• Для систем с несколькими выключателями используйте одинаковый тип (BM63) - это гарантирует согласованность времени отключения;
• Если нужна сигнализация срабатывания - подключите дополнительные контакты к панели управления сразу при монтаже;
• Не забудьте, что этот выключатель имеет два полюса - он отключает и фазу, и ноль, поэтому не требует отдельного рубильника на нулевой проводник;
• При замене - выбирайте тот же артикул: BM63-2C3-DC-УХЛ3. Аналоги с другой характеристикой (B, D) или переменным током не подходят.
