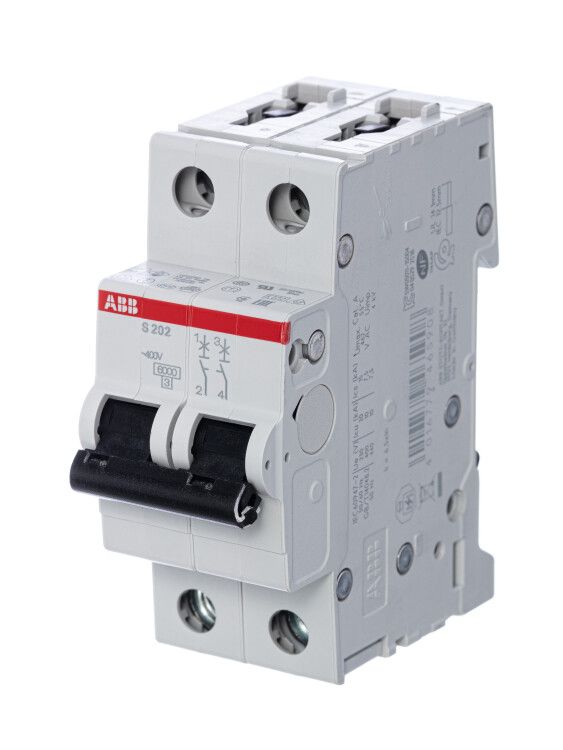

Выключатель автоматический двухполюсный S202 10А C 6кА (S202 C10) | 2CDS252001R0104 ABB

Автоматический выключатель ABB S202 - двухполюсный модульный прибор номиналом 10 А с отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и применяется как в бытовых, так и в промышленных системах. Артикул 2cds252001r0104 соответствует серии S200.

Назначение и область применения

Автоматический выключатель ABB S202 используется для безопасного включения, отключения и защиты электрических цепей переменного и постоянного тока. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Применяется в распределительных щитах жилых домов, офисов, производственных линий, станков, освещения и других объектов с напряжением до 400 В.

Технические характеристики

• Номинальный ток: 10 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальное напряжение изоляции: 440 В - уровень, который изоляция выдерживает без пробоя
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы)
• Количество полюсов: 2 - одновременно отключаются два провода (L и N)
• Сечение проводника: 0,75–35 мм2 - подходят медные провода от тонких до мощных
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 69 мм - требуемое пространство внутри щита
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Рабочая температура: –25…+55 C - работает в холодных и жарких условиях
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и воды
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Степень загрязнения: 3 - допустимо применение в помещениях с умеренной запылённостью
• Тип напряжения: переменный/постоянный - можно использовать в цепях постоянного тока до 440 В
• Климатическое исполнение: УХЛ3.1 - предназначен для работы в умеренном и холодном климате с возможными колебаниями влажности

Совместимость и монтаж

Выключатель ABB S202 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть устройство на рейке - фиксация происходит двумя защелками снизу. Чтобы снять выключатель, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам: зажимают проводник сечением от 0,75 до 35 мм2. Оба полюса имеют одинаковые клеммы, что удобно при подключении L и N. Устройство совместимо с другими элементами серии S200: дифференциальными автоматами, УЗО, дополнительными контактами и сигнализаторами положения.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует надежность, точность срабатывания и соответствие требованиям безопасности. Класс токоограничения 3 обеспечивает минимальное воздействие энергии КЗ на оборудование. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированной оболочке и IP20.

Преимущества

• Двухполюсное отключение - полностью разрывает цепь, включая нулевой провод, что важно для безопасности
• Характеристика “C” - оптимальна для типовой нагрузки: светильники, насосы, малые двигатели
• Высокая отключающая способность 6 кА - подходит для современных сетей с повышенным уровнем КЗ
• Широкий диапазон сечений проводов - универсально для слаботочных и силовых цепей
• Поддержка дополнительных аксессуаров - возможно подключение auxiliary contacts, блокировок, сигнализации
• Надежная фиксация на DIN-рейке - прочная защелка не позволяет выключителю выпасть даже при вибрации

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 не защищает от пыли и влаги; требуется установка в закрытый щит
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) - лучше выбрать характеристику D
• Не следует использовать в местах с постоянной влажностью, химическими парами или агрессивной средой - класс загрязнения 3 ограничен
• При работе с постоянным током необходимо соблюдать полярность и проверять допустимую величину напряжения (не более 440 В DC)

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания станка с двигателем 2,2 кВт
• Щитовая защита конвейерной линии на заводе
• Распределительный щит в гараже с освещением и розетками
• Цепь постоянного тока 24 В DC в системе управления

Практические советы

• При подключении используйте наконечники (штыревые или трубчатые) для многожильных проводов - это повысит надежность соединения
• Не затягивайте клеммы слишком сильно - это может повредить пластик или деформировать контакт
• Проверьте, чтобы глубина монтажа (69 мм) была учтена при выборе щита - недостаток места вызовет трудности с закрыванием крышки
• Для цепей с частыми включениями (например, насосы) убедитесь, что характеристика “C” достаточна - при частых пусках может потребоваться переход на “D”
• При использовании в промышленности рекомендуется регулярно проверять состояние контактов и наличие нагара - особенно после аварийных отключений
