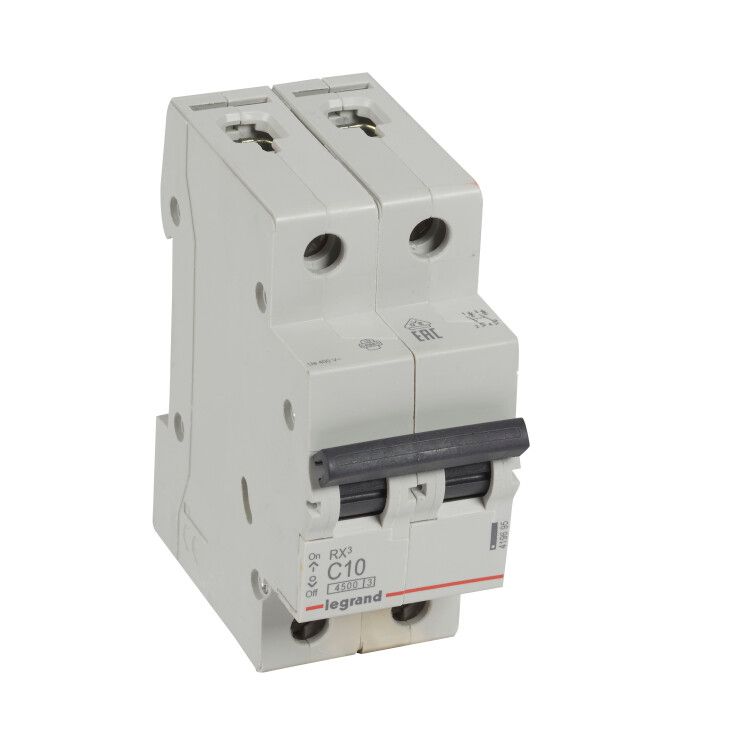

Выключатель автоматический двухполюсный RX3 4500 10А C 4,5кА | 419695 Legrand

Автоматический выключатель модульный двухполюсный RX3 10 А (C) 4,5 кА - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Произведённый Legrand и IEK, он предназначен для установки в распределительных щитах бытовых и промышленных объектов. Артикул 419695 соответствует серии RX3, которая отличается компактностью и совместимостью со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель модульный двухполюсный RX3 10 А (C) 4,5 кА защищает однофазные цепи переменного тока с номинальным напряжением до 400 В. Подходит для защиты групповой проводки в жилых домах, офисах, на производстве - например, для розеточных контуров, освещения, маломощных станков и оборудования. Устройство реагирует на длительную перегрузку и внезапные скачки тока, предотвращая повреждение кабелей и приборов.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели).
• Номинальное напряжение: 400 В AC - работает в сетях 230/400 В, частотой 50–60 Гц.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6 кА (соответствует МЭК 60947-2); указание 4,5 кА в описании относится к более старому стандарту МЭК 60898-1, актуальный показатель - 6 кА.
• Количество полюсов: 2 - одновременно размыкает фазу и ноль, обеспечивает полную изоляцию цепи.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не предназначен для открытой установки вне щита.
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на проводку.
• Ширина по модулю: 2M - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 44 мм - требует достаточного места внутри щита.
• Рабочая температура: от 0 C - не рекомендуется для установки в неотапливаемых помещениях зимой.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности, но без прямого воздействия воды.
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту для аппаратов низкого напряжения.

Совместимость и монтаж

Автоматический выключатель модульный RX3 10 А (C) 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Совместим с гребенчатыми шинами для питания нескольких автоматов от одной фазы. Для подключения используйте клеммы с зажимом до 25 мм2 - затягивать болты следует усилием, соответствующим нормам (не переусердствовать!). Нельзя устанавливать устройства с дополнительными модулями (например, дифференциальную защиту): серия RX3 не предусматривает расширяемости. Убедитесь, что глубина щита минимум 44 мм - иначе выключатель не закроется полностью.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и имеет класс токоограничения 3, что гарантирует минимальное повреждение проводки при аварии. IP20 исключает доступ к токоведущим частям при установленном положении в щите, но не защищает от попадания влаги - не применяйте в сырых местах без корпуса. Сертифицирован для работы в условиях степени загрязнения 2 - то есть допускается пыль, но не проводящая грязь или металлическая стружка.

Преимущества

• Компактная двухполюсная конструкция экономит место в щите.
• Высокая отключающая способность (6 кА) обеспечивает безопасность даже при серьёзных КЗ.
• Совместимость с гребёнками ускоряет сборку распределительных щитов.
• Жесткий механизм срабатывания - долговечен и отказоустойчив.
• Поддерживает стандартные сечения кабелей до 25 мм2 - удобно для современных проводок.

Ограничения применения

• Не подходит для трёхфазных систем - только двухполюсный вариант для однофазных цепей.
• Нельзя использовать ниже 0 C - риск отказа механизма при низких температурах.
• Отсутствует возможность подключения дифференциальных модулей - для защиты от утечек нужен отдельный УЗО.
• IP20 не обеспечивает защиту от брызг и пыли - нельзя устанавливать вне закрытого щита.
• Не предназначен для частого ручного включения/выключения - только для аварийной защиты, не как рубильник.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовая защита для системы освещения с люминесцентными лампами.
• Питание небольшого станка с асинхронным двигателем (до 2,2 кВт).
• Распределительный щит на производственной линии с умеренными пусковыми токами.

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток (10 А) соответствовал сечению кабеля - для 2,5 мм2 это оптимально, для 1,5 мм2 - перебор.
• При сборке щита используйте гребёнку только после того, как все автоматы установлены - так проще избежать перекосов.
• Если требуется защита от утечек тока - параллельно установите отдельный УЗО, поскольку RX3 не поддерживает модули дифзащиты.
• Не устанавливайте в щиты с недостаточной глубиной - 44 мм - иначе рычаг не будет работать.
• Для холодных помещений (гараж, подвал) выбирайте модели с более низким порогом рабочих температур - RX3 здесь не подойдёт.
