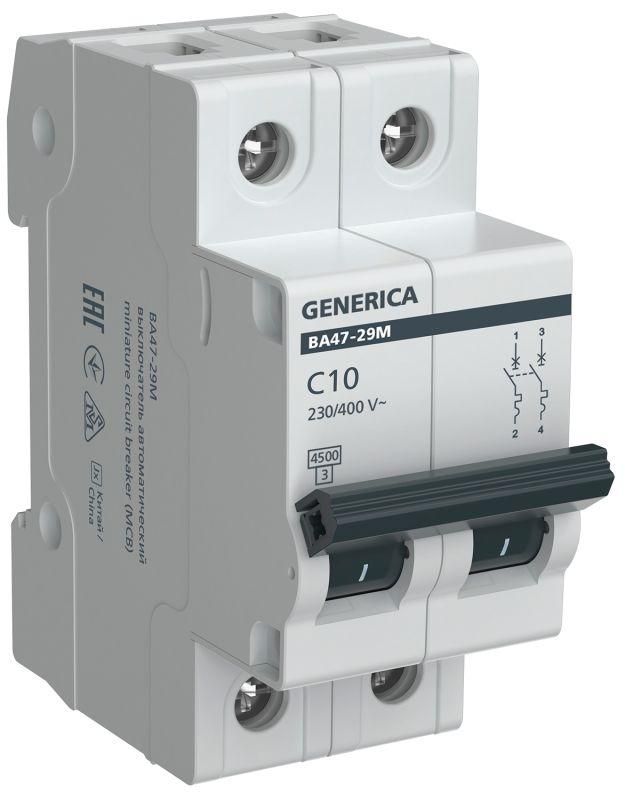

Автоматический выключатель ВА47-29М 2P 10А 4,5кА C GENERICA - MVA21-2-010-C-G IEK

Автоматический выключатель модульный ВА47-29М 2П 10А 4,5кА C от GENERICA предназначен для защиты бытовых и коммерческих электросетей от перегрузок и коротких замыканий. Этот аппарат - часть надёжной серии ВА47-29M, совместимый с DIN-рейкой и подходящий для установки в щитках жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 2П 10А 4,5кА C защищает двухполюсные цепи переменного тока с номинальным током до 10 А. Его характеристика «C» оптимальна для оборудования с умеренными пусковыми токами: светильники, бытовые приборы, маломощные компрессоры, вентиляторы, насосы. Подходит для установки в этажных и квартирных распределительных щитах, а также в офисах, магазинах и других объектах с типовой электронагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальный ток: 10 А
• Количество полюсов: 2
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, что исключает ложные срабатывания при пуске устройств
• Модульная ширина: 2 М (занимает два модуля на DIN-рейке, 36 мм)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Поперечное сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные провода от 1 мм2 до 25 мм2
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли
• Рабочая температура: от -40 C до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 2П 10А 4,5кА C монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется фиксацией защёлками - достаточно вставить корпус в рейку и нажать до характерного щелчка. Для подключения используются винтовые зажимы, допускающие провода сечением 1–25 мм2. Клеммы рассчитаны на одножильные и многожильные провода с наконечниками. Устройство подходит для скрытого монтажа в металлических или пластиковых щитах с глубиной не менее 80 мм.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания из-за высоких токов КЗ. Наличие IP20 гарантирует защиту от прикосновения к токоведущим элементам, но не обеспечивает герметичность - не применяйте в сырых или пыльных местах без дополнительной защиты.

Преимущества

• Универсальная характеристика «C» - идеальна для смешанных нагрузок с пусковыми токами
• Высокая отключающая способность 4,5 кА - подходит для современных сетей с повышенной мощностью
• Широкий диапазон сечений проводов - удобен при использовании различных кабелей
• Низкий уровень шума при срабатывании - важен для помещений с чувствительной аудио-средой
• Совместимость с продукцией IEK и GENERICA - легко заменяется другими аппаратами серии ВА47-29M

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, крупные насосы, лифты) - для них нужна характеристика D
• IP20 не защищает от влаги - нельзя устанавливать вне помещений, в банях, подвалах без герметизации щита
• Не используется в постоянном токе (DC) - только для AC 50 Гц
• Не подходит для частых включений/выключений - не является контактором

Примеры использования

• Защита группы розеток в квартире
• Щиток на этаже многоэтажного дома
• Линия питания освещения в офисе
• Цепь с кондиционером или небольшим компрессором
• Групповая защита в торговых точках

Практические советы

• Выбирая автомат ВА47-29М 2П 10А 4,5кА C, проверьте суммарную мощность подключённых устройств - она не должна превышать 2,2 кВт при 220 В
• Используйте провода сечением не менее 2,5 мм2 для розеточных групп - даже если выключатель принимает до 25 мм2
• При замене старого автомата сверьте количество полюсов и ширину - этот аппарат занимает 2 модуля
• Не затягивайте клеммы слишком сильно - это повредит контакт и вызовет нагрев
• Для долгой работы следите за температурой в щите - при постоянной работе выше +40 C срок службы может сократиться
