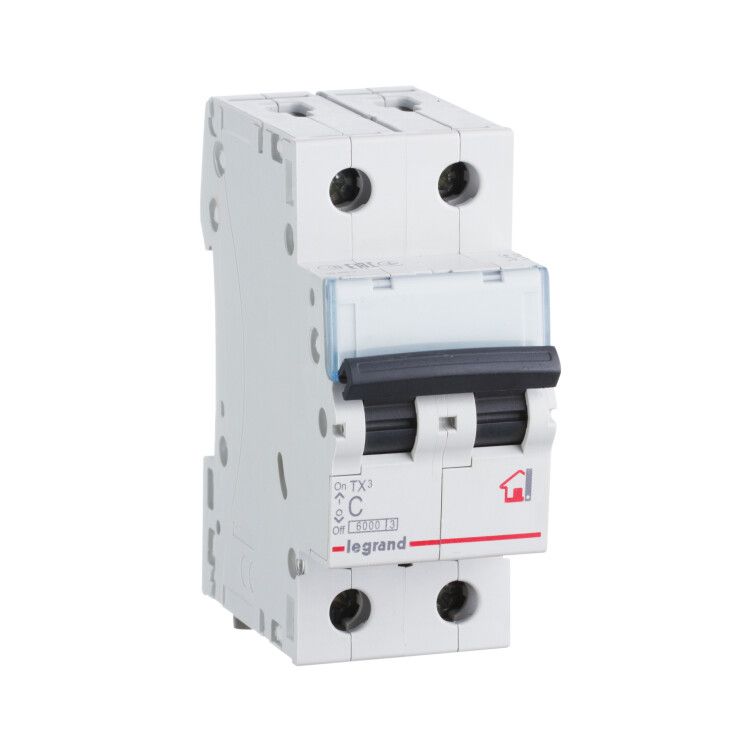

Автоматический выключатель TX 6000 - 6 кА тип характеристики C 2П 230/400 В~ 10 А 2 модуля 404040 Legrand

Автоматический выключатель модульный двухполюсный 10А 6кА тип характеристики C 230/400 В 2 модуля TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и аналогичных системах, где требуется надежная и точная защита. Артикул 404040 соответствует серии TX3, что гарантирует совместимость с другими элементами этой линейки.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 10А 6кА тип характеристики C 230/400 В 2 модуля TX3 6000 защищает электрические сети от сверхтоков — как длительных перегрузок, так и внезапных коротких замыканий. Он применяется в распределительных щитках жилых домов, квартир, офисов и других объектов с однофазной сетью 230 В или трехфазной 400 В. Устройство подходит для защиты групповых линий освещения, розеток, бытовой техники и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) — допустимый уровень напряжения в цепи;
• Номинальная отключающая способность: 6 кА — максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Характеристика срабатывания: C — срабатывает при токе 5–10 крат от номинала, оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Количество полюсов: 2 — одновременно отключаются два провода (фаза и ноль), повышает безопасность при обслуживании;
• Ширина: 2 модуля (36 мм) — занимает два стандартных места на DIN-рейке;
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этого сечения;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги — подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от -25°C до +70°C — работает в большинстве климатических условий внутри помещений;
• Частота: 50–60 Гц — совместим с сетями России, Европы и других стран;
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ, что защищает оборудование;
• Гарантия: 24 месяца — официальный срок службы от производителя.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 10А 6кА тип характеристики C 230/400 В 2 модуля TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его в нижнюю часть рейки, затем наклонить верхнюю часть вниз до фиксации. Снятие выполняется путём оттягивания защелки отверткой через специальное отверстие. Клеммы предназначены для винтового зажима — затягивать необходимо равномерно, чтобы избежать перегрева. Подключать рекомендуется провода с зачисткой 8–10 мм. Устройство совместимо со всеми компонентами серии TX3 от Legrand, включая другие автоматы, УЗО и реле.

Безопасность и стандарты

Автоматический выключатель TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных выключателей). Это подтверждает соответствие требованиям безопасности, долговечности и предсказуемости срабатывания. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. Изделие имеет сертификаты, необходимые для легального использования в РФ и странах ЕАЭС.

Преимущества

• Двухполюсное исполнение — полностью отключает цепь, исключая опасность наличия потенциала на нулевом проводе;
• Характеристика C — идеально балансирует чувствительность и помехоустойчивость для бытовых нагрузок;
• Фирменная система фиксации на DIN-рейке — прочная, проверенная временем, удобна для многократного демонтажа;
• Высокая отключающая способность (6 кА) — обеспечивает надёжность даже при аварийных режимах в старых сетях;
• Совместимость с серией TX3 — возможность сборки унифицированных щитов без адаптеров и переходников.

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для мощных двигателей с высоким пусковым током (более 10×Iн) — для них нужна характеристика D;
• Не рассчитан на постоянную работу при температуре выше +70°C — требует хорошего теплоотвода в щите;
• Не является УЗО — не защищает от утечек тока на землю, для этого требуется отдельное устройство;
• Не следует использовать в цепях с постоянным током — только переменный ток 50–60 Гц.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Отключение линии освещения с люминесцентными или LED-светильниками;
• Щитовая защита для холодильника, стиральной машины, бойлера;
• Обеспечение безопасности в распределительных щитах многоэтажек и частных домов;
• Замена старых автоматов типа ABB, Schneider, IEK в рамках модернизации щита.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых приборов не превышает 2,3 кВт (при 230 В × 10 А);
• При монтаже используйте отвертки с изолированными ручками — даже при отключенном питании есть риск попадания напряжения;
• Не затягивайте клеммы слишком сильно — это может повредить пластик или деформировать контакт;
• Если в щите мало места, учтите глубину монтажа — 44 мм, и оставьте свободное пространство для проводов;
• Для комплексной защиты параллельно с этим автоматом установите УЗО на 30 мА — особенно в помещениях с повышенной влажностью.
