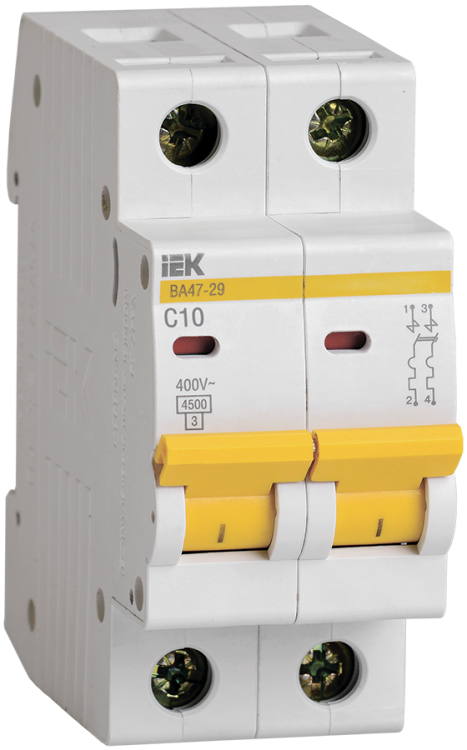

Выключатель автоматический двухполюсный ВА47-29 10А C 4,5кА KARAT | MVA20-2-010-C IEK

Автоматический выключатель ВА47-29 - это надёжный двухполюсный аппарат от IEK, предназначенный для защиты сетей с током до 10 А и отключающей способностью 4,5 кА. Модель ВА47-29 обеспечивает безопасную работу в бытовых и промышленных условиях благодаря комбинированной защите и широкому диапазону температур.

Назначение и область применения

Автоматический выключатель ВА47-29 используется для защиты групповых и распределительных цепей от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита переменного тока 50 Гц с напряжением до 400 В.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В
• Отключающая способность: 4,5 кА
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники)
• Род тока: переменный (AC), 50 Гц
• Тип расцепителей: тепловой (для перегрузок) и электромагнитный (для КЗ)
• Количество модулей DIN: 2
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от -40 C до +50 C
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Срок службы: 15 лет
• Глубина монтажа: 73,6 мм
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом, без воздействия осадков

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются верхние зажимы, совместимые с гибкими проводами и шинами типов FORK и PIN. На контактных зажимах есть насечки - они повышают надёжность соединения и снижают нагрев. Установка требует соблюдения момента затяжки - не переусердствуйте, чтобы не повредить пластмассовые детали. Обязательно проверьте соответствие сечения кабеля (до 25 мм2) и глубины монтажа (73,6 мм) при проектировании щита.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует быстрое отключение при аварийном токе, что снижает риск возгорания. Индикатор положения контактов позволяет визуально определить, включен ли автомат. IP20 не предназначен для открытых площадок - использовать можно только внутри закрытых щитов.

Преимущества

• Две независимые системы защиты: тепловая - против длительных перегрузок, электромагнитная - против КЗ
• Поддержка нескольких вариантов подключения: гибкий провод, шина FORK и шина PIN - удобно для организации распределения питания
• Улучшенная дугогасительная камера - снижает износ контактов и продлевает срок службы
• Эргономичная рукоятка - легко включать/выключать даже в перчатках
• Широкий температурный диапазон - работает в неотапливаемых помещениях зимой
• Насечки на зажимах - минимизируют нагрев и обеспечивают прочное соединение

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от воды и пыли
• Не подходит для постоянных токов (DC) - только для переменного тока 50 Гц
• Не рассчитан на токи выше 10 А - превышение вызывает преждевременный выход из строя
• Не следует использовать в средах с повышенной влажностью, химическими парами или взрывоопасными веществами - не имеет специального исполнения
• При температурах ниже -40 C возможна потеря чувствительности расцепителей - проверяйте условия эксплуатации

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита для кондиционеров, водонагревателей, насосов
• Групповое отключение на производстве - станки, конвейеры с пусковыми токами
• Распределительные щиты в школах, больницах, торговых центрах

Практические советы

• Выбирая между ВА47-29 и другими автоматами, обращайте внимание на класс токоограничения - здесь он 3, что лучше, чем 2, особенно в местах с высокой вероятностью КЗ
• При использовании шины FORK убедитесь, что она совместима с зажимами IEK - не все шины подходят
• Для многожильных проводов используйте наконечники - так надёжнее, чем просто вставлять провода в зажим
• Проверяйте маркировку перед установкой: ВА47-29 10А C - именно эта модель подходит для нагрузок с пуском
• При замене старого автомата - учтите, что новый занимает 2 модуля; возможно, потребуется перестроить расположение других устройств в щите
