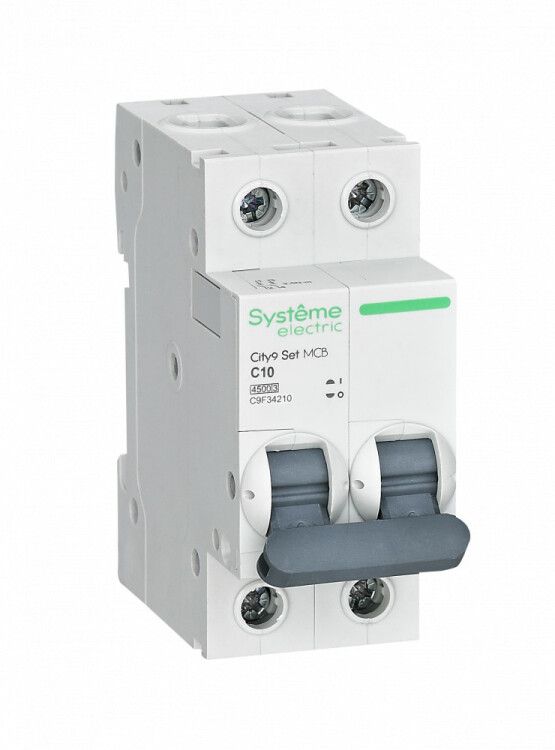

Выключатель автоматический двухполюсный 10А С 4.5kA City9 | C9F34210 Systeme Electric APC

Автоматический выключатель модульный двухполюсный 10А С 4.5кА 230В от бренда Systeme Electric - надёжное устройство серии City9 SET для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Артикул c9f34210 обеспечивает безопасную работу в сетях до 230 В с возможностью коммутации нулевого провода.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 10А С 4.5кА 230В предназначен для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, мастерских и на производстве. Особенно эффективен там, где требуется одновременное отключение фазы и нуля - например, при питании мощной бытовой техники, освещения, нагревательных приборов или оборудования с чувствительными нагрузками.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 230 В переменного тока - оптимальная рабочая величина для однофазных сетей.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать аварийный ток короткого замыкания этой величины.
• Характеристика срабатывания: C - типичная для бытовых и слаботочных промышленных нагрузок; срабатывает при токах 5–10 кратном от номинала, что позволяет избежать ложных срабатываний при пусковых токах двигателей или ламп накаливания.
• Количество полюсов: 2 - одновременно отключает фазу и ноль, повышая уровень безопасности при обслуживании.
• Род тока: переменный (AC), частота 50–60 Гц - совместим со всеми стандартными сетями РФ и стран СНГ.
• Напряжение изоляции: 440 В - гарантирует безопасную работу даже при кратковременных скачках напряжения.
• Ширина: 2 модуля (36 мм) - занимает стандартное место на DIN-рейке.
• Глубина монтажа: 45 мм - требует достаточного внутреннего пространства в щите.
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды - применяется только внутри закрытых щитов.
• Класс токоограничения: 3 - высокий класс, обеспечивающий минимальное тепловое воздействие на проводку при КЗ.
• С коммутируемым нейтральным проводником: да - ноль также разрывается при отключении, что соответствует требованиям современных норм безопасности.
• Способ монтажа: на DIN-рейку - стандартный способ для всех модульных устройств.
• Степень загрязнения 2: допустимо использование в помещениях с умеренным уровнем запыления и конденсации - например, в квартире или производственном цехе без агрессивных сред.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 10А С 4.5кА 230В легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство за язычок на задней части корпуса. Клеммы рассчитаны на медные провода сечением от 0,5 до 2,5 мм2 - проверьте соответствие перед затяжкой. Особенность конструкции: клеммы глухие, предотвращают случайное попадание жил в заклемменное пространство - снижают риск пробоя и возгорания. Монтаж выполняйте при отключенном питании. Убедитесь, что в щите есть свободное место глубиной минимум 45 мм.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция выполнена с учётом требований к электроизоляции и механической прочности. Ударопрочный корпус из специального пластика и 6 металлических заклёпок обеспечивают долговечность даже при внешних ударах. Наличие коммутируемого нуля делает его подходящим для систем TN-S и TN-C-S, где важно гарантированное отключение обоих проводников.

Преимущества

• Двухполюсное исполнение - полное отключение цепи, включая ноль, повышает безопасность при ремонте.
• Характеристика «C» идеально сочетается с типичными нагрузками дома и малого производства - меньше ложных срабатываний при пуске.
• Класс токоограничения 3 - снижает термическое воздействие на провода во время КЗ, продлевая срок службы всей сети.
• Изолированные клеммы - исключают контакт с токоведущими частями при неосторожном обращении.
• Устойчивый пластиковый корпус с металлическими заклёпками - выдерживает механические нагрузки и вибрацию.
• Подтверждённая отключающая способность 4,5 кА - достаточна для большинства квартир и объектов с ограниченной мощностью подключения.

Ограничения применения

• Не предназначено для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для цепей с постоянным током (DC) - работает только с переменным током 50–60 Гц.
• Не подходит для нагрузок выше 10 А - превышение вызовет преждевременное срабатывание или выход из строя.
• Не используется в условиях повышенной химической активности, агрессивных паров или взрывоопасных зонах.
• Не следует использовать вместо УЗО - данный аппарат не реагирует на токи утечки, только на перегрузки и КЗ.

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофе-машиной.
• Отключение питания кондиционера или водонагревателя мощностью до 2,3 кВт.
• Щитовая защита для светильников и вытяжек в гараже или цехе.
• Обеспечение двойного отключения в старых домах с нестандартной проводкой, где важна целостность нулевой линии.

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток нагрузки - он должен быть ниже или равен 10 А. Например, суммарная мощность подключаемых приборов не должна превышать 2,3 кВт (P = U × I = 230 × 10).
• При замене устройства используйте тот же тип характеристики «C». Замена на «B» может вызывать ложные отключения, а на «D» - недостаточную защиту.
• Проверяйте плотность затяжки клемм - слишком слабо - риск нагрева, слишком сильно - повредится контакт.
• На каждый автомат в щите наклейте этикетку с указанием защищаемой цепи - это ускоряет поиск неисправностей.
• Автоматический выключатель модульный двухполюсный 10А С 4.5кА 230В (артикул c9f34210) можно заменить другим изделием серии City9 SET - они имеют одинаковые габариты и клеммы.
