Выключатель автоматический двухполюсный NB1-63 2P 16A 6кА х-ка C (DB) (R) | 179658 CHINT

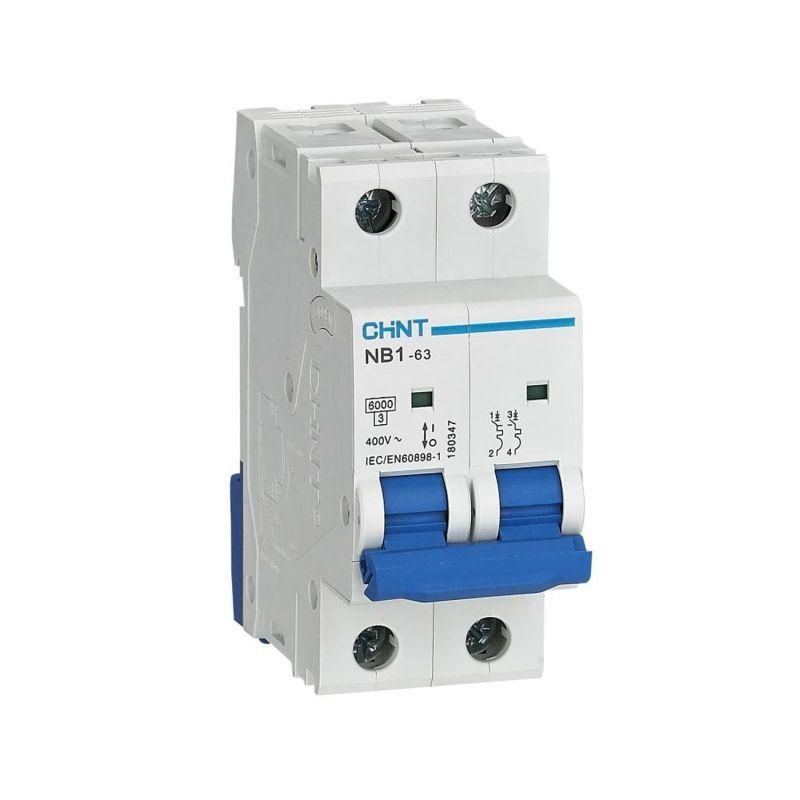

Автоматический выключатель NB1-63 от CHINT - двухполюсный модульный аппарат на 16 А с характеристикой C и отключающей способностью 6 кА. Предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках переменного тока.

Назначение и область применения

Выключатель NB1-63 используется для защиты одиночных групп потребителей: розеточных контуров, мощной бытовой техники, светильников, насосов, малых станков и других устройств с умеренно высоким пусковым током. Подходит для установки в щитах жилых домов, офисов, мастерских и производственных помещений. Применяется там, где требуется надежная защита от КЗ и перегрузки, но не нужна сверхбыстрая реакция на кратковременные скачки тока - например, при запуске двигателей или нагревательных элементов.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Количество полюсов: 2 - защищает два фазных провода одновременно, обеспечивает полное отключение цепи.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном коротком замыкании с током до 6000 А.
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ при токах 5–10 крат от номинала; оптимален для смешанных нагрузок с пусковыми токами (электродвигатели, лампы накаливания, нагреватели).
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных системах 220/380 В и однофазных 230 В.
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями.
• Импульсное выдерживание: 4 кВ - устойчив к кратковременным перенапряжениям, таким как грозовые импульсы.
• Сечение проводника: 1–25 мм2 - позволяет подключать медные кабели любого распространённого сечения.
• Модульная ширина: 2M (36 мм) - занимает два модуля на DIN-рейке.
• Глубина монтажа: 77,8 мм - требует достаточного места внутри щита.
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не в условиях экстремального холода или перегрева.
• Степень защиты IP20: предохраняет от случайного прикосновения к токоведущим частям, но не защищена от пыли и воды - применяется только во внутренних щитах.
• Частота: 50–60 Гц - совместим со всеми стандартными сетями стран СНГ и Европы.
• Тип тока: AC - работает только с переменным током.
• Механический ресурс: 20 000 операций включения/выключения.
• Электрический ресурс: 10 000 операций при номинальной нагрузке.
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, что увеличивает срок службы оборудования после аварии.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, подходящие под кабель сечением 1–25 мм2. Также возможна установка шин типа PIN и FORK. Выключатель NB1-63 совместим с другими аппаратами этой же серии - можно собирать компактные щиты с различными типами автоматов (B/C/D), УЗО и другим оборудованием CHINT. Ширина 2 модуля позволяет легко размещать его рядом с другими устройствами без перегрузки рейки.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Сертифицирован для использования в сетях с уровнем загрязнения 2 - то есть в обычных закрытых помещениях без значительного количества пыли, влаги или металлической стружки. Наличие окна индикации положения контакта позволяет визуально определить, находится ли автомат в положении “Вкл” или “Откл”, что важно для безопасности при обслуживании.

Преимущества

• Надёжная механическая конструкция с долгим ресурсом работы - 20 тысяч циклов включения/отключения.
• Функциональная индикация положения контактов - удобно проверять состояние без тестера.
• Выбор характеристики C делает его универсальным для большинства бытовых и легкопромышленных применений.
• Легко сочетается с дополнительными модулями: сигналами, расцепителями, вспомогательными контактами.
• Производится компанией CHINT - известным брендом с глобальной репутацией качества в области автоматической защиты.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает воздействие влаги и пыли.
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (>10×Iн), таких как большие двигатели или сварочные аппараты - лучше выбрать характеристику D.
• Не имеет функции УЗО - для защиты от утечек тока необходимо использовать отдельное устройство.
• Не подходит для постоянных частых включений - ограниченный электрический ресурс (10 тыс. циклов) не рассчитан на частую коммутацию.

Примеры использования

• Защита группы розеток в кухне с микроволновой печью, кофе-машиной и блендером.
• Автомат для питания теплого пола или масляного радиатора.
• Щитовая защита одного из фазных проводов в трехфазной сети для станка с асинхронным двигателем.
• Обеспечение отключения при КЗ в освещении торгового зала.

Практические советы

• При проектировании щита учтите глубину монтажа - 77,8 мм. Это больше, чем у некоторых бюджетных аналогов, поэтому выбирайте корпус с достаточным внутренним объемом.
• Для многожильных проводов используйте наконечники OF или PF - они обеспечивают более надёжный контакт в зажимах.
• Если планируете удалённую сигнализацию сработки - заказывайте версию с дополнительным контактом XF9J.
• Не путайте характеристику C с B - C лучше для нагрузок с пусковыми токами, B - для освещения и электроники.
• Проверьте соответствие сечения кабеля - слишком тонкий провод вызывает перегрев, слишком толстый плохо фиксируется в зажиме.
