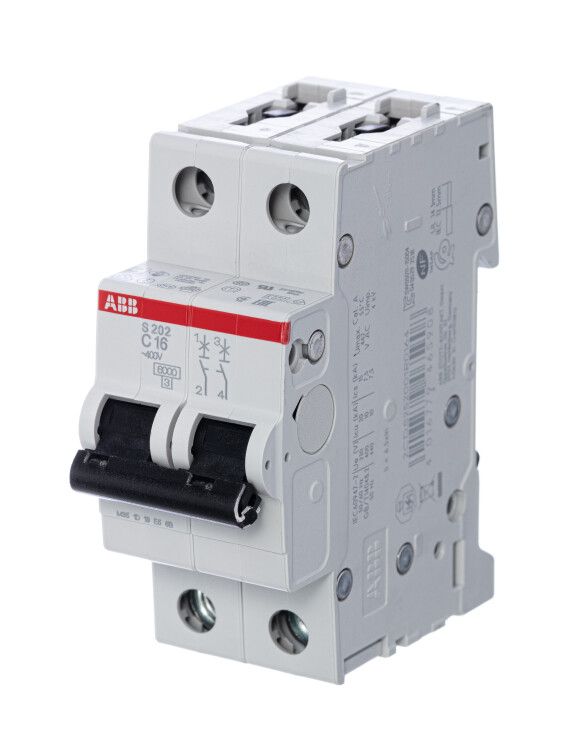

Выключатель автоматический двухполюсный S202 16А C 6кА (S202 C16) | 2CDS252001R0164 ABB

Автоматический выключатель ABB S202 — надёжный двухполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей в бытовых и промышленных системах. Устройство устанавливается на DIN-рейку, совместимо с большинством стандартных щитов и соответствует международным требованиям безопасности.

Назначение и область применения

Автоматический выключатель ABB S202 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита однофазных и трёхфазных сетей переменного тока до 400 В. Подходит для защиты освещения, розеточных групп, насосов, маломощных двигателей и другого оборудования.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 — защищает два проводника (L и N) одновременно
• Номинальное напряжение: 400 В (переменный/постоянный ток AC/DC)
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, трансформаторы, небольшие двигатели)
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах
• Поперечное сечение проводника: 0,75–35 мм² — поддерживает медные провода любого распространённого сечения
• Количество модулей: 2 — занимает две ширины стандартной DIN-рейки (17,5 мм каждый)
• Рабочая температура: от –25 °C до +55 °C — работает в условиях холодных помещений и нагреваемых щитовых
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижающий термические и электромагнитные воздействия на оборудование
• Номинальное напряжение изоляции: 440 В — гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 4 кВ — устойчивость к высоковольтным импульсам (например, от грозовых разрядов)
• Частота: 50–60 Гц — совместим с сетями России, Европы и других стран
• Климатическое исполнение: УХЛ3.1 — рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Степень загрязнения: 3 — допускает наличие проводящей пыли и временной конденсации в щите
• Категория перенапряжения: III — предназначен для установки в распределительных устройствах вторичного уровня

Совместимость и монтаж

Выключатель ABB S202 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить устройство сверху рейки и зафиксировать защёлкой — для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Глубина монтажа составляет 69 мм — убедитесь, что в щите достаточно места для свободного доступа к клеммам. Клеммы выполнены в виде винтовых зажимов: затягивать необходимо равномерно, без перекоса, чтобы избежать перегрева. Подключаются провода сечением от 0,75 до 35 мм² — можно использовать как однопроволочные, так и многожильные (с наконечниками).

Безопасность и стандарты

Автоматический выключатель ABB S202 соответствует международным стандартам IEC/EN 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует соответствие требованиям по надёжности, сроку службы и безопасности. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную устойчивость к аварийным режимам. Устройство не содержит опасных материалов и соответствует директивам RoHS.

Преимущества

• Двухполюсная конструкция обеспечивает полное отключение фазы и нуля — повышает безопасность при обслуживании
• Характеристика “C” хорошо сочетается с типичными бытовыми и промышленными нагрузками, минимизируя ложные срабатывания
• Высокая отключающая способность (6 кА) делает его подходящим даже для участков с близкими источниками питания
• Поддержка широкого диапазона сечений проводов — удобен при использовании старой и новой проводки
• Возможность установки дополнительного оборудования (блокировки, сигнализации, дугогашения) — расширяет функциональность
• Надёжная защёлка и прочный корпус обеспечивают долгую службу даже при частом включении/выключении

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 исключает использование на улице или во влажных помещениях без дополнительной защиты
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (>5×Iн) — лучше выбрать характеристику D
• Не подходит для цепей постоянного тока выше 400 В — хотя формально поддерживается DC, эффективность и срок службы снижаются при высоких напряжениях
• Не следует использовать в условиях постоянной вибрации или ударных нагрузок — требуются специальные крепления
• Не является УЗО — не защищает от утечек тока на землю; для этой задачи нужен отдельный дифференциальный автомат

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение цепи освещения с люминесцентными лампами
• Щитовая защита насоса для системы водоснабжения
• Коммутирование и защита конвейерной ленты с маломощным двигателем
• Распределительный щит на производстве с несколькими потребителями до 16 А

Практические советы

• Выбирая автомат, проверьте, что сечение вашего кабеля попадает в диапазон 0,75–35 мм² — слишком тонкий провод вызовет перегрев, слишком толстый — плохо зажмётся
• При подключении многожильных проводов используйте наконечники — это предотвращает ослабление контакта со временем
• Не устанавливайте ABB S202 рядом с источниками тепла (например, рядом с другими автоматами при большой нагрузке) — это может вызвать ложное срабатывание
• Если в щите мало места — учтите, что глубина монтажа 69 мм, и оставьте запас для кабельного входа и обслуживания
• Для сложных систем рекомендуется параллельно установить УЗО — S202 сам по себе не защищает от поражения током
• Проверяйте маркировку перед установкой: ABB S202 с артикулом 2CD252001R0164 — это именно двухполюсный 16 А, C-характеристика, 6 кА
