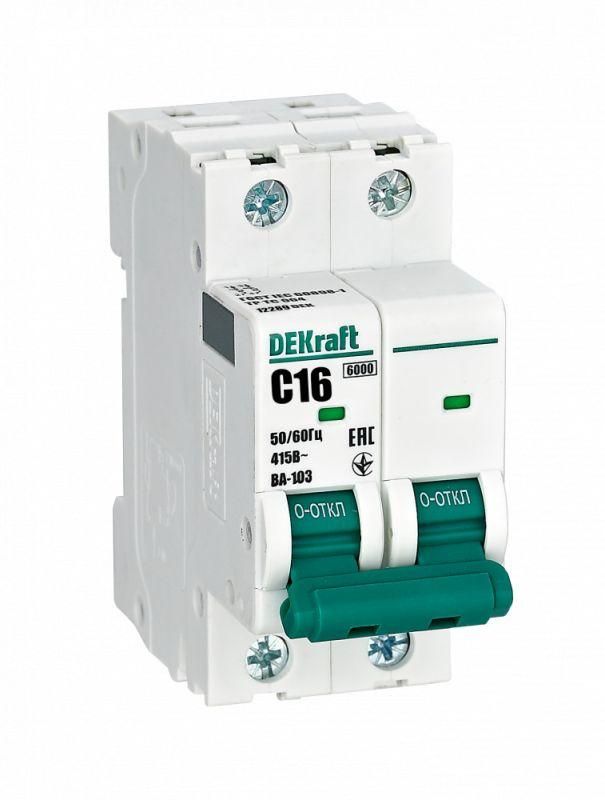

Автоматический выключатель ВА-103 2P 16А C 6кА новый - 12289DEK APC

Автоматический выключатель модульный двухполюсный 16А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов, обеспечивая надёжную работу даже при высоких нагрузках. Артикул 12289dek соответствует серийной модели ВА-103, которая отличается повышенной механической прочностью и совместимостью с популярными корпусами.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А характеристика C 6кА ВА-103 используется для защиты групповых цепей переменного тока с номинальным напряжением до 240 В. Характеристика «C» означает, что устройство срабатывает при токах в 5–10 раз выше номинала - идеально для бытовой и промышленной нагрузки с умеренным пуском, например, освещения, розеточных групп, насосов, компрессоров и малых станков. Благодаря отключающей способности 6 кА, он может применяться в качестве вводного автомата в зданиях с ограниченной мощностью сети.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2 (двухполюсный)
• Номинальное напряжение: 240 В AC
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C (умеренно инерционная, подходит для типичных бытовых и промышленных нагрузок)
• Род тока: Переменный (AC), частота 50/60 Гц
• Ширина по модулям: 2 М (стандартный размер для DIN-рейки)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20: защищён от доступа пальцев, но не от пыли и воды - применяется только внутри закрытых щитов
• Степень загрязнения: 2 (подходит для помещений с обычным уровнем запылённости)

Совместимость и монтаж

Автоматический выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Его двухмодульная конструкция занимает место двух однополюсных автоматов, что удобно при компактном размещении в щите. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric - все крепления, фиксаторы и соединители работают без адаптеров. На боковой стороне есть возможность установки дополнительных аксессуаров (например, расцепителей, сигнализаторов состояния) - они крепятся слева от основного механизма. Для правильного монтажа важно соблюдать глубину 78,5 мм и не перегружать щит другими элементами в этом же ряду.

Безопасность и стандарты

Автоматический выключатель ВА-103 соответствует требованиям международных норм IEC 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Номинальное напряжение изоляции 500 В гарантирует безопасную работу при скачках напряжения. Отключающая способность 6 кА позволяет выдерживать аварийные токи, характерные для большинства жилых и офисных сетей. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но требует обязательной установки в закрытый электрошкаф.

Преимущества

• Усиленный корпус с 5 монолитными заклёпками - снижает риск деформации при ударах или вибрации.
• Индикатор состояния контактов через окошко - наглядно показывает, открыт или закрыт автомат, даже если рукоятка находится в промежуточном положении.
• Боковые каналы охлаждения - обеспечивают стабильную работу при температуре до +40 C и предотвращают перегрев при длительной нагрузке.
• Поддержка установки аксессуаров - можно легко добавить функциональность (например, дистанционное отключение или сигнал тревоги).
• Высокая совместимость - работает с большинством современных щитов DEKraft и Systeme Electric без доработок.

Ограничения применения

• Не предназначена для постоянной работы при температурах выше +40 C - требуется принудительное охлаждение или увеличенный свободный объем в щите.
• IP20 не допускает использование во влажных, пыльных или наружных условиях - обязательно установка в герметичный или закрытый щит.
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные двигатели) - для них нужна характеристика D.
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо устанавливать отдельный дифференциальный автомат или УЗО перед этим выключателем.

Примеры использования

• Вводный автомат в квартире или частном доме на 16 А с защитой от КЗ.
• Защита группы розеток в гостинице, офисе или мастерской.
• Щитовая защита для насосов, вентиляторов, компрессоров с умеренной пусковой нагрузкой.
• Цепи освещения в торговых помещениях, где возможны кратковременные перегрузки.

Практические советы

• Выбирая автомат ВА-103, проверьте, чтобы ширина вашего щита позволяла разместить два модуля (35 мм × 2 = 70 мм) с учётом зазора для проводов.
• При подключении используйте кабель сечением 1,5–2,5 мм2 - оптимально для 16 А. Не затягивайте зажимы слишком сильно - это может повредить медные жилы.
• Если планируете добавлять аксессуары, заранее выбирайте модель с левосторонним креплением - некоторые производители делают их только справа.
• Проверяйте положение рукоятки после монтажа: если индикатор не показывает «ON/OFF» чётко - возможно, механизм установлен неправильно.
• Для систем с несколькими этажами или секциями рекомендуется использовать этот автомат как вводный, а затем распределять нагрузку по более мелким автоматам - так проще диагностировать отказы.
