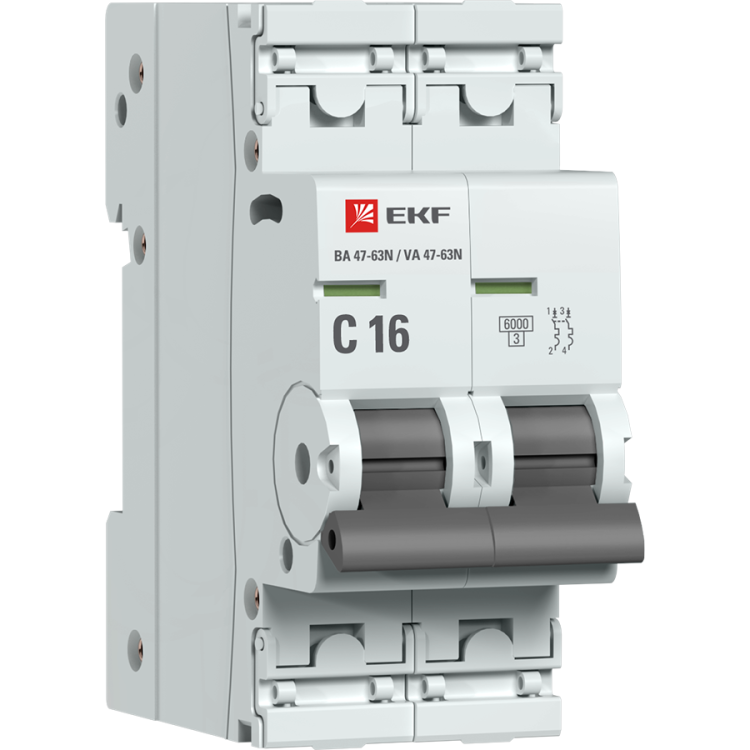

Автоматический выключатель 2P 16А (C) 6кА ВА 47-63N PROxima - M636216C EKF

Автоматический выключатель модульный двухполюсный 16А (C) 6кА ВА 47-63N от EKF — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636216c относится к серийной линейке PROxima с улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А (C) 6кА ВА 47-63N защищает однофазные сети переменного тока с частотой 50 Гц. Применяется для защиты групповых линий освещения, розеток, бытовых приборов и оборудования мощностью до 3,5 кВт. Устройство подходит для монтажа в квартирных, административных и производственных щитках. Двухполюсная конструкция позволяет одновременно отключать фазу и ноль — повышает безопасность при обслуживании.

Технические характеристики

• Номинальный ток: 16 А — допустимый постоянный ток без срабатывания
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Номинальное напряжение: 230 В — рабочее напряжение сети
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Количество полюсов: 2 — отключение фазы и нулевого провода
• Род тока: переменный (AC) — не предназначен для постоянного тока
• Напряжение изоляции: 660 В — гарантирует безопасную работу при повышенных напряжениях
• Импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам (молнии, коммутации)
• Ширина: 2 модуля (36 мм) — занимает два места на DIN-рейке
• Сечение проводов: 1–16 мм² — совместим с медными проводами этого диапазона
• Глубина монтажа: 50 мм — требует свободного пространства внутри щита
• Рабочая температура: от –25°C до +50°C — подходит для неотапливаемых помещений
• Степень защиты IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Частота: 50 Гц — рассчитан на стандартную сетевую частоту в России
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогичных устройств

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть корпус на рейке — никаких болтов или креплений не требуется. Клеммы выполнены в виде двухпозиционного зажима: можно вставлять провод с любой стороны. Надежный контакт обеспечивается при затяжке винта усилием 0,8–1,0 Н·м. Пластиковая крышка над клеммами предотвращает случайное прикосновение и позволяет опломбировать выключатель после монтажа. Обратите внимание: глубина монтажа 50 мм требует достаточного внутреннего объема щита — проверьте наличие свободного пространства перед установкой.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1 — основному стандарту для бытовых и аналогичных применений. Сертифицирован для работы в условиях загрязнения уровня 2 — то есть в помещениях с нормальной степенью запыления, без агрессивных паров и конденсата. Цветовой индикатор на лицевой панели показывает реальное положение контактов: красный — отключен, зеленый — включен. Это снижает риск ошибок при диагностике и ремонте.

Преимущества

• Усиленный корпус с дополнительными заклепками — выше прочность и долговечность
• Пластиковые крышки на клеммах — исключают несанкционированный доступ и позволяют пломбировать
• Цветной индикатор состояния контактов — наглядное определение включения/выключения
• Удобная рукоятка — легко управлять даже в перчатках
• Долгая гарантия — 7 лет против обычных 2–3 лет у конкурентов
• Поддержка широкого диапазона сечений проводов — 1–16 мм² — универсальность для разных задач

Ограничения применения

• Не предназначена для трехфазных систем — только для однофазных цепей
• IP20 — нельзя использовать во влажных, пыльных или наружных условиях
• Характеристика C — не подходит для нагрузок с высоким пусковым током (например, крупные компрессоры, сварочные аппараты); для них нужна характеристика D
• Запрещено использование в цепях постоянного тока — только переменный ток 50 Гц
• Работает при температуре не ниже –25°C — не рекомендуется для холодных складов без отопления

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания для кухонной техники (электроплита, микроволновка)
• Щиток на этаже многоквартирного дома — распределение по комнатам
• Линии освещения с люминесцентными или LED-светильниками
• Электродвигатели малой мощности (водяные насосы, вентиляторы)

Практические советы

• Выбирая между характеристиками B, C и D — помните: C подходит для большинства бытовых нагрузок; если подключаете двигатель — лучше выбрать D
• При подключении проводов используйте только медные жилы сечением 1–16 мм² — алюминий не допускается
• Проверяйте глубину щита: если он менее 50 мм, возможны проблемы с закрыванием крышек
• После монтажа обязательно закройте клеммы пластиковыми крышками — это обязательное условие безопасности
• Для пломбировки используйте специальные бирки или термоусадку — чтобы сохранить целостность опломбированной системы
• Автоматический выключатель модульный двухполюсный 16А (C) 6кА ВА 47-63N от EKF — отличный выбор для замены старых устройств в рамках модернизации щита
