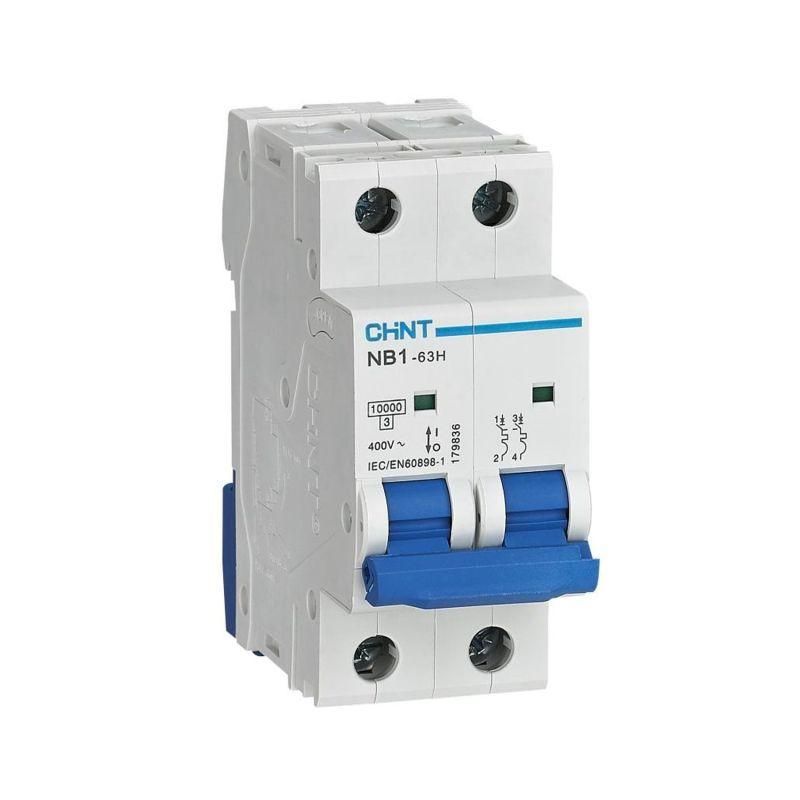

Выключатель автоматический двухполюсный NB1-63H 2P 16A 10кА х-ка C (R) | 179826 CHINT

Автоматический выключатель модульный двухполюсный 16А 10кА характеристика C (R) NB1-63H от бренда CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат - часть надёжной серии NB1-63, рассчитанной на длительную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А 10кА характеристика C (R) NB1-63H используется для защиты групповых линий с умеренной индуктивной нагрузкой - например, освещения, розеточных контуров, бытовых приборов и маломощного оборудования. Подходит для установки в щитах жилых домов, офисов, магазинов и производственных помещений. Характеристика «C» обеспечивает срабатывание при токах в 5–10 раз выше номинала, что делает его оптимальным для нагрузок с пусковыми токами - таких как двигатели, трансформаторы и светодиодные драйверы.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2
• Характеристика срабатывания: C (реагирует на токи 5–10×I_n)
• Номинальная отключающая способность: 10 кА
• Номинальное напряжение: 400 В (переменный ток AC)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ
• Частота: 50–60 Гц
• Рабочая температура: от -25C до +40C
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Модульная ширина: 2 модуля (36 мм)
• Категория применения: A (для слаботочных и осветительных цепей)
• Класс токоограничения: 3 (быстрое гашение дуги при КЗ)
• Степень загрязнения: 2 (умеренная запылённость, нормальные условия эксплуатации)

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 16А 10кА характеристика C (R) NB1-63H монтируется на стандартную DIN-рейку 35 мм. Ширина 2 модуля позволяет легко размещать его рядом с другими автоматами в распределительном щите. Для подключения используются кабели сечением до 25 мм2 (медные) или 16 мм2 (алюминиевые). Также возможна коммутация через шины типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63 - можно использовать вспомогательные контакты XF9, сигнальные контакты XF9J или расцепители S9/V9 для удалённой индикации и управления.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345-2010. Класс токоограничения 3 гарантирует быстрое прекращение тока короткого замыкания, снижая риск повреждения проводки. Наличие окна индикации положения контактов позволяет визуально определить состояние автомата - включен/выключен/сработал. Применение в помещениях с уровнем загрязнения 2 исключает необходимость герметизации корпуса, однако не допускает установку во влажных или пыльных местах без дополнительной защиты.

Преимущества

• Увеличенная механическая износостойкость - 20 000 циклов включения/отключения
• Электрическая долговечность - 10 000 циклов при максимальной нагрузке
• Гарантированная отключающая способность 10 кА - защищает даже при серьёзных КЗ
• Простая индикация состояния контактов - видно, сработал ли автомат
• Поддержка дополнительной комплектации - возможность модернизации без замены устройства

Ограничения применения

Не применяется в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 не предохраняет от попадания воды или пыли. Не рекомендован для постоянных частых включений (например, для управления насосами или компрессорами без пускателя). Не подходит для цепей постоянного тока. Температурный диапазон -25…+40C исключает использование вне отапливаемых помещений зимой. Автомат не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита светильников с LED-драйверами
• Линии питания маломощных станков, фрезеров, точильных машин
• Общий входной автомат в этажном щите многоквартирного дома
• Цепи с пусковыми токами - холодильники, кондиционеры, насосы

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - для 16 А минимум 2,5 мм2 меди
• При установке в щит с несколькими автоматами соблюдайте порядок: ввод → УЗО → автоматы по нагрузкам
• Если нужна дистанционная сигнализация - используйте дополнительный контакт XF9; для аварийного отключения - XF9J
• Не путайте характеристику C с B - для освещения и розеток C предпочтительнее, B лучше для электроники
• Проверяйте маркировку на корпусе перед монтажом - NB1-63H отличается от более старых серий NB1-63
