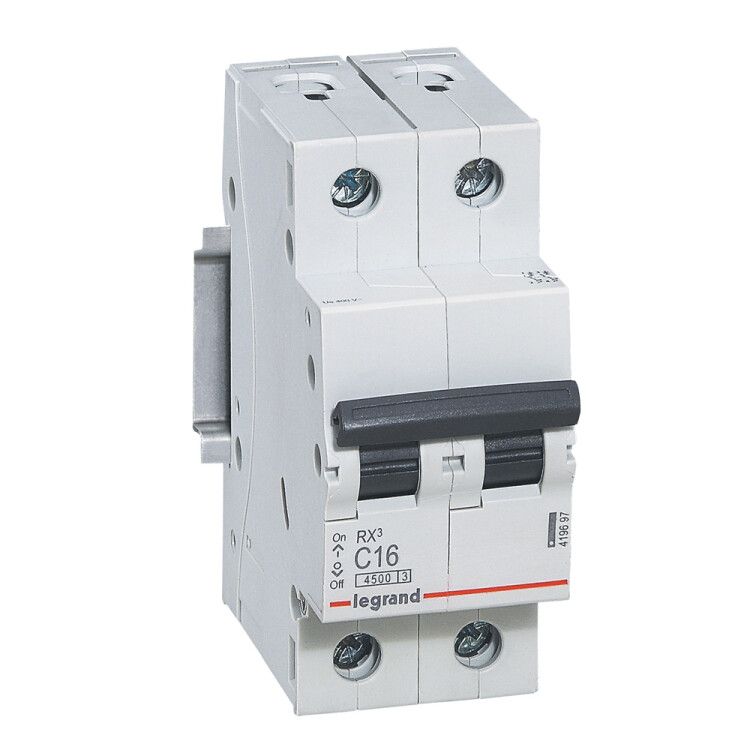

Выключатель автоматический двухполюсный RX3 4500 16А C 4,5кА | 419697 Legrand

Автоматический выключатель модульный двухполюсный RX3 16 А (C) 4,5 кА от Legrand - надёжное устройство для защиты электропроводки от перегрузок и коротких замыканий. Применяется в бытовых и промышленных сетях переменного тока, соответствует стандарту МЭК 60947-2. Артикул 419697 - часть серийной линейки RX3, известной устойчивостью к нагрузкам и простотой монтажа.

Назначение и область применения

Автоматический выключатель модульный двухполюсный RX3 16 А (C) 4,5 кА предназначен для защиты цепей переменного тока от сверхтоков - перегрузок и коротких замыканий. Устанавливается в распределительных щитах и обеспечивает отключение питания при аварийных ситуациях, предотвращая повреждение оборудования и риск возгорания.

Подходит для использования в жилых домах, квартирах, дачах, офисах, торговых помещениях и на производстве - там, где требуется защита однофазных цепей с номиналом до 16 А.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как освещение, бытовые приборы, насосы, компрессоры.
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных системах 230/400 В, а также в однофазных 230 В.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 Ампер.
• Количество полюсов: 2 - одновременно отключает фазу и ноль, что важно для безопасности в однофазных сетях.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Сечение провода: до 25 мм2 - допустимый максимум для подключения медных проводов (в описании указано 25 мм2; хотя в рекламном тексте упоминаются 35 мм2 - используем точные данные из характеристик).
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира.
• Степень защиты: IP20 - защищён от прикосновения пальцев и твёрдых предметов, но не от воды и пыли - применяется только внутри закрытых щитов.
• Модульная ширина: 2M - занимает два модуля на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 44 мм - требуемое пространство за рейкой для правильной установки.
• Рабочая температура: от 0 C - не рекомендуется использовать в неотапливаемых помещениях зимой ниже нуля.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в условиях с повышенной влажностью и перепадами температур.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ.
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на аппараты низковольтного управления.

Совместимость и монтаж

Автоматический выключатель RX3 16 А (C) 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Защёлки обеспечивают прочное и быстрое крепление - достаточно вставить устройство в верхнюю часть рейки и нажать до характерного щелчка.

Зажимы туннельного типа позволяют подключить одиночный провод сечением до 25 мм2. Для многожильных проводов рекомендуется применять наконечники. Подключение осуществляется с помощью крестообразной или плоской отвёртки - контакты универсально совместимы.

Необходимо соблюдать минимальную глубину монтажа 44 мм - недостаток места может затруднить запирание механизма или вызвать перегрев.

Безопасность и стандарты

Устройство соответствует требованиям стандарта МЭК 60947-2, что гарантирует проверенную безопасность при работе в сетях до 400 В. Класс токоограничения 3 обеспечивает быстрое гашение дуги, минимизируя риск повреждения проводки. Наличие двуполюсного отключения исключает опасность сохранения потенциала на нулевом проводе после отключения.

Преимущества

• Прочный пластиковый корпус устойчив к ударным нагрузкам и деформациям при монтаже.
• Фиксация на DIN-рейке надёжна и не требует дополнительных креплений.
• Удобные зажимы с возможностью подключения проводов до 25 мм2 - не нужны переходники.
• Совместимость с отвёртками любого типа ускоряет обслуживание.
• Высокая отключающая способность (6 кА) делает устройство пригодным даже для промышленных объектов с высокой токовой нагрузкой.

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C - в неотапливаемых помещениях зимой возможны отказы.
• Степень защиты IP20 не позволяет использовать вне электрошкафа - попадание влаги или пыли приведёт к выходу из строя.
• Не подходит для защиты цепей с очень высоким пусковым током (например, мощные двигатели) - для них нужна характеристика D.
• Максимальное сечение провода - 25 мм2; более толстые провода потребуют других решений.
• Категория перенапряжения 0 - не предназначена для установки на входе в здание или в местах с высокой вероятностью импульсных перенапряжений (требуется класс II–III).

Примеры использования

• Защита группы розеток в квартире или доме.
• Отключение контура освещения в офисе или торговом помещении.
• Щитовая защита для бойлеров, вентиляторов, насосов с умеренной пусковой нагрузкой.
• Дополнительный автомат в распределительном щите на даче для защиты сети 220 В.

Практические советы

• Выбирая автомат RX3 16 А, убедитесь, что суммарная мощность подключенных приборов не превышает 3,5 кВт (при 220 В) - это соответствует 16 А.
• При использовании в старых домах с алюминиевой проводкой - обязательно проверьте состояние соединений, так как они менее термостойки.
• Для удобства обслуживания оставляйте свободное место вокруг автомата - не плотно укладывайте другие устройства рядом.
• Проверяйте маркировку перед установкой: буква “C” указывает на тип срабатывания, а не на номинал - он всегда 16 А в этом артикуле.
• Если требуется защита выше 6 кА - выбирайте автоматы с отключающей способностью 10 кА или больше, особенно в промышленных зонах.
