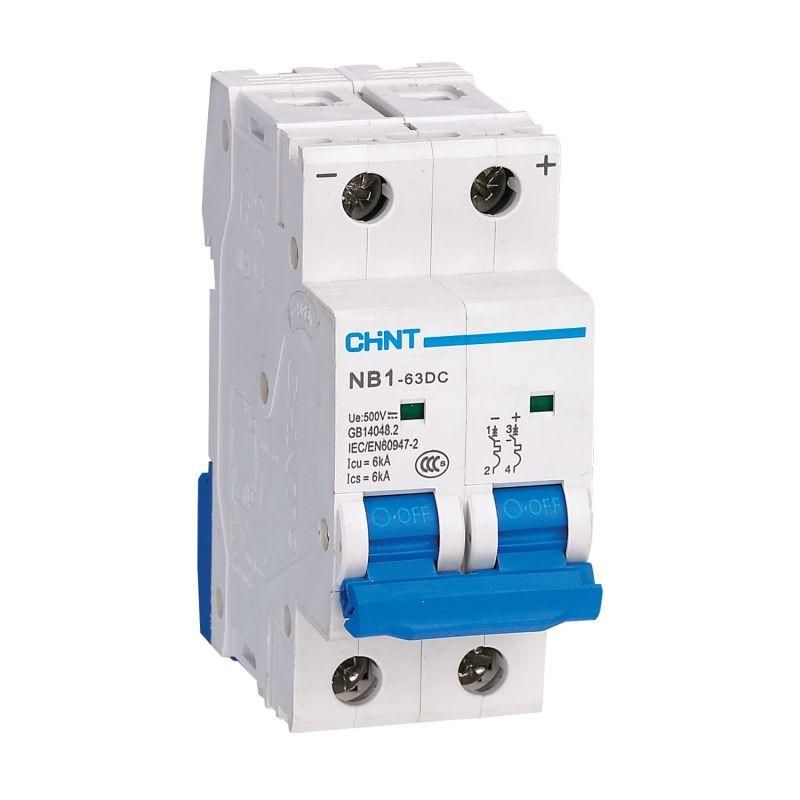

Выключатель автоматический двухполюсный NB1-63DC 2P 25A 6кА х-ка C 500В DC (R) | 182722 CHINT

Автоматический выключатель NB1-63DC — двухполюсный модульный аппарат с номинальным током 25 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока до 500 В в промышленных и энергетических системах. Устройство обеспечивает надёжную работу в условиях высоких импульсных нагрузок и широкого диапазона температур.

Назначение и область применения

Выключатель NB1-63DC используется для защиты распределительных и групповых цепей постоянного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах систем автоматизации, промышленного оборудования, транспорта, солнечных электростанций, аккумуляторных батарей и других установок с источниками постоянного тока. Подходит для нечастых операций включения и отключения под нагрузкой.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2
• Отключающая способность: 6 кА
• Характеристика срабатывания: C (кратковременный ток срабатывания — 7–10 × номинальный ток)
• Напряжение изоляции: 300 В
• Импульсное напряжение: 4 кВ
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Рабочая температура: от -35 °C до +70 °C
• Модульная ширина: 2 модуля (36 мм)
• Частота: 50/60 Гц (не влияет на работу в цепях постоянного тока)
• Степень загрязнения: 2 (умеренные уровни пыли и влаги в контролируемой среде)
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 1 500 циклов при номинальном токе

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку 35 мм. Ширина корпуса составляет два модуля (36 мм), что позволяет легко размещать его в типовых распределительных щитах. Клеммы рассчитаны на подключение однопроволочных и многожильных кабелей сечением до 16 мм². Также возможна установка шин типа PIN и FORK. Выключатель NB1-63DC совместим с другими аппаратами серии NB1-63DC, что упрощает сборку щитов с различными комбинациями полюсов (1P, 2P, 3P, 4P).

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов переменного и постоянного тока. Категория применения A указывает на использование в защищённых цепях с ограниченными токами короткого замыкания. Наличие оконца индикации положения контактов позволяет визуально определить состояние аппарата — включен/выключен. Отсутствие герметичной защиты (IP20) требует установки внутри закрытых щитов.

Преимущества

• Специальная конструкция для работы в цепях постоянного тока — снижает риск дугового пробоя при отключении
• Высокая отключающая способность (6 кА) обеспечивает безопасность даже при значительных токах КЗ
• Гибкость комплектации: возможно подключение вспомогательных контактов XF9, сигнальных XF9J и расцепителей S9/V9
• Устойчивость к экстремальным температурам (-35…+70 °C) делает его пригодным для использования вне помещений и в холодных зонах
• Совместимость со всей серией NB1-63DC — удобно для масштабирования щитов

Ограничения применения

• Не применяется в цепях переменного тока — только для постоянного тока (DC)
• Степень защиты IP20 исключает применение во влажных, пыльных или открытых помещениях без дополнительной защиты
• Напряжение изоляции 300 В ограничивает использование в цепях выше этого значения, даже если номинальное напряжение 500 В
• Не рекомендуется для частого включения/отключения под нагрузкой — ресурс ограничен 1500 электрических циклов
• Не поддерживает функции дифференциальной защиты — требуется внешнее УЗО при необходимости защиты от утечек тока

Примеры использования

• Защита солнечных панелей в PV-системах (до 500 В DC)
• Щиты зарядных станций для электромобилей
• Цепи питания аккумуляторных батарей в UPS и резервных системах
• Управление двигателями постоянного тока на конвейерах и промышленных станках
• Распределительные щиты железнодорожного транспорта и метро

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей системы — для двухполюсного исполнения максимальное напряжение — 500 В DC
• При использовании в цепях с большими индуктивностями (например, катушки или двигатели) учтите повышенную вероятность дуги — используйте устройства с характерной “C” для более мягкой отсечки
• Для удалённого контроля состояния аппарата подключите вспомогательный контакт XF9 — он передаёт сигнал в систему автоматизации
• Не перегружайте клеммы — максимальное сечение провода — 16 мм²; затяжка должна выполняться с моментом, указанным в документации производителя
• При сборке щита соблюдайте интервал между аппаратами — хотя ширина 2 модуля, тепловые условия требуют свободного пространства вокруг для теплоотвода
