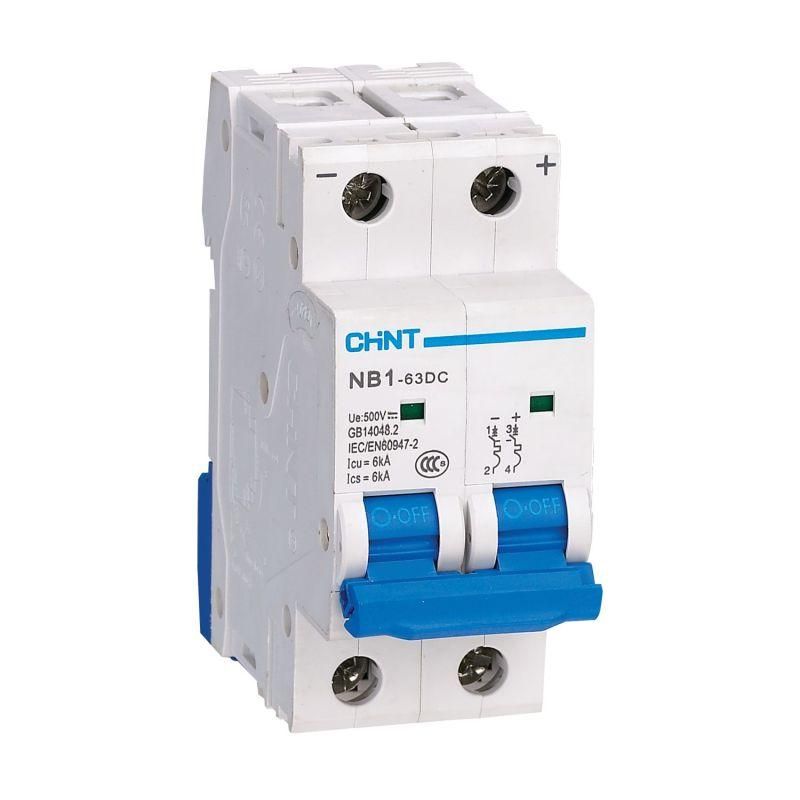

Выключатель автоматический двухполюсный NB1-63DC 2P 40A 6кА х-ка C 500В DC (R) | 182724 CHINT

Автоматический выключатель NB1-63DC - двухполюсный модульный аппарат с номинальным током 40 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока до 500 В в промышленных и энергетических системах. Устройство обеспечивает надёжную работу в условиях высоких импульсных нагрузок и широкого диапазона температур.

Назначение и область применения

Выключатель NB1-63DC используется для защиты распределительных и групповых цепей постоянного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах систем автоматизации, промышленного оборудования, транспорта, солнечных электростанций, аккумуляторных батарей и других установок с источниками постоянного тока. Подходит для нечастых операций включения и отключения под нагрузкой.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2
• Отключающая способность: 6 кА
• Характеристика срабатывания: C (кратковременный ток срабатывания - 7–10 × номинальный ток)
• Напряжение изоляции: 300 В
• Импульсное напряжение: 4 кВ
• Рабочая температура: от -35 C до +70 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Модульная ширина: 2 модуля (36 мм)
• Частота: 50/60 Гц (не влияет на работу в цепях постоянного тока)
• Степень загрязнения: 2 (умеренные уровни пыли и влаги в контролируемой среде)
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 1 500 циклов при номинальной нагрузке
• Категория применения: A (для защиты кабельных линий и маломощных потребителей)

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку 35 мм. Ширина корпуса составляет два модуля (36 мм), что позволяет легко размещать его в типовых распределительных щитах. Кабельное подключение осуществляется через зажимы, совместимые с проводниками сечением до 25 мм2. Также возможна установка шин типа PIN и FORK. Выключатель NB1-63DC имеет индикатор положения контактов - окно показывает, находится ли аппарат во включенном или отключенном состоянии.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для аппаратов коммутации в цепях постоянного тока. Наличие класса изоляции 300 В и импульсной прочности 4 кВ обеспечивает безопасную работу даже при кратковременных скачках напряжения. Степень защиты IP20 предполагает использование только внутри закрытых щитов, защищённых от внешних воздействий.

Преимущества

• Специальная конструкция для работы в цепях постоянного тока - отличается от обычных AC-выключателей, так как дуга гасится эффективнее при отсутствии перехода через ноль.
• Гибкость комплектации: возможно подключение вспомогательных контактов XF9, сигнальных контактов XF9J и расцепителей S9/V9 для удалённого управления и контроля состояния.
• Устойчивость к экстремальным температурам - работает в суровых климатических условиях, включая холодные помещения и жаркие машины.
• Ярко выраженная индикация положения контактов - позволяет быстро определить причину отключения без тестирования.

Ограничения применения

• Не применяется в цепях переменного тока - напряжение изоляции 300 В рассчитано исключительно на постоянный ток; применение в сети 230 В AC может привести к выходу из строя.
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использовать вне герметичных щитов или в сырых, пыльных средах.
• Номинальное напряжение 500 В DC - нельзя использовать в системах выше этого значения, включая некоторые HVDC-сети (например, 750 В или 1000 В).
• Характеристика C требует наличия значительного пускового тока - не рекомендуется для чувствительных электронных нагрузок с мягким пуском (например, светодиодных драйверов).

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением до 500 В.
• Отключение цепи зарядки аккумуляторов в системах бесперебойного питания (UPS).
• Коммутация двигателей постоянного тока на конвейерах или в железнодорожной автоматике.
• Щиты управления в метро, троллейбусах и электрокарах - где используются системы на постоянном токе.

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей системы - 500 В DC является максимальным, а не типовым значением.
• При использовании в системах с частыми включениями (более 10 раз в день) учтите ограниченный электрический ресурс - 1500 циклов. Для таких задач рассмотрите более мощные модели.
• Для дистанционного управления или сигнализации о сработавшем автомата используйте дополнительные контакты XF9J - они совместимы со стандартными PLC-системами.
• Затяжка клемм должна выполняться моментом, указанным в документации - переусердствовать нельзя, чтобы не повредить пластиковые элементы.
• При установке нескольких автоматов рядом - соблюдайте тепловой зазор, особенно при работе при +70 C, чтобы избежать взаимного нагрева.
