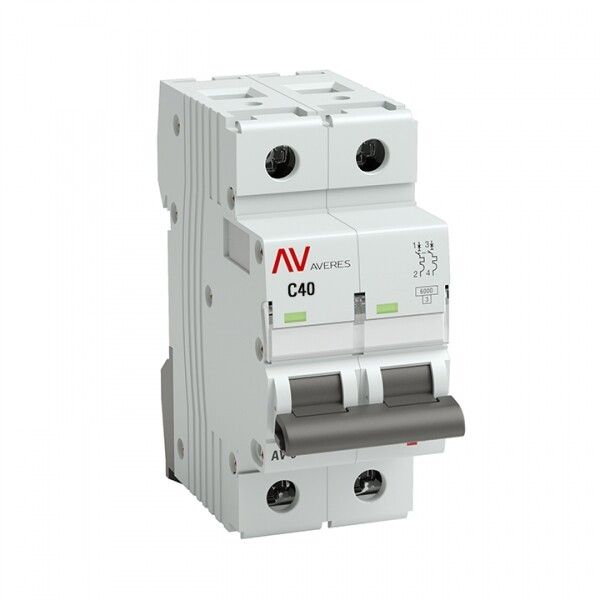

Выключатель автоматический двухполюсный AV-6 DC 40А C 6кА AVERES | mcb6-DC-2-40C-av EKF

Автоматический выключатель модульный двухполюсный 40А C 6кА серии AV-6 DC от EKF предназначен для защиты цепей постоянного тока в бытовых и промышленных системах. Этот аппарат сочетает надёжность отключения при перегрузках и КЗ с удобством монтажа на DIN-рейку, что делает его универсальным решением для задач, где важна безопасность и долгий срок службы.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 40А C 6кА используется для защиты электрических цепей постоянного тока (DC) от перегрузок и коротких замыканий. Подходит для установки в щитах управления, зарядных станциях, солнечных энергоустановках, системах освещения на постоянном токе, промышленных конвейерах и оборудовании с батарейными источниками питания. Номинальное напряжение до 500 В позволяет применять его в большинстве промышленных и бытовых DC-системах.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, люминесцентные лампы)
• Номинальное напряжение изоляции: 660 В
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузок)
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ
• Поперечное сечение подключаемого провода: 1–25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 C до +50 C
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 50 мм
• Частота: 50 Гц - совместим с сетями переменного тока, но работает исключительно в цепях постоянного тока
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Степень загрязнения: 2 - допустимо наличие умеренного загрязнения (не в пыльных/влажных условиях)
• Гарантийный срок: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 40А C 6кА монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля занимает минимальное место в щите. Для подключения используются зажимы, рассчитанные на провода сечением от 1 до 25 мм2 - подходят как одножильные, так и многожильные жилы с наконечниками. Обратите внимание: устройство имеет возможность коммутации нейтрального проводника, что важно для схем с раздельным управлением фазы и нуля. Устройство не требует специальных инструментов - достаточно отвертки для затяжки клемм.

Безопасность и стандарты

Автоматический выключатель соответствует ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2-2006), что гарантирует соответствие международным требованиям к безопасности и надёжности. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск повреждения оборудования. Защитные шторки на клеммах предотвращают случайное прикосновение к токоведущим частям. Климатическое исполнение УХЛ4 позволяет использовать устройство в помещениях с умеренно холодным и влажным климатом, но не на открытом воздухе.

Преимущества

• Механизм мгновенной коммутации (ММК) - увеличивает срок службы контактов и снижает вероятность сваривания при КЗ
• Жёсткий корпус с 9 заклёпками - повышает механическую прочность и устойчивость к вибрациям
• Окно реального состояния контактов - позволяет визуально определить, открыт или закрыт контакт, даже через крышку
• Защитные шторки на клеммах - обеспечивают безопасность при обслуживании
• Удобное окно для маркировки - легко идентифицировать цепь без этикеток
• Литая лицевая панель - устойчива к деформации и химическому воздействию
• Поддержка дополнительных аксессуаров - можно установить блокировки, сигнализацию, дистанционное отключение

Ограничения применения

• Не предназначен для использования в цепях переменного тока (AC) - только для постоянного тока (DC)
• Степень защиты IP20 не допускает установку во влажных, пыльных или наружных условиях
• Работает только при температуре от –25 C до +50 C - не подходит для экстремально холодных или жарких помещений без контроля микроклимата
• Максимальное напряжение 500 В DC - не применяется в высоковольтных системах (например, 750 В+)
• Не рекомендуется для частых операций включения/выключения - не является переключателем, а предназначен для защиты

Примеры использования

• Щиты управления солнечными панелями (DC-цепи 250–500 В)
• Зарядные станции для электромобилей
• Системы бесперебойного питания (ИБП) с батарейными массивами
• Промышленные конвейеры с двигателем постоянного тока
• Освещение LED-систем на постоянном токе
• Цепи управления в железнодорожном транспорте и метро

Практические советы

• Выбирая автоматический выключатель модульный двухполюсный 40А C 6кА, проверьте, чтобы напряжение вашей системы не превышало 500 В DC - выше этого значения он не будет гарантированно отключать КЗ
• При использовании в солнечных системах учтите, что ток может меняться в зависимости от освещённости - выбирайте запас по току (например, 40 А вместо 32 А), если есть значительные пики
• Для удобства обслуживания используйте маркировочные этикетки - окно на передней панели специально для этого предусмотрено
• Не забудьте про глубину монтажа (50 мм): убедитесь, что в щите достаточно места для свободного доступа к задней части аппарата
• При подключении многожильных проводов обязательно используйте наконечники - это повысит надёжность контакта и продлит срок службы
• Серия AV-6 DC от EKF совместима с другими изделиями этой же серии - можно собирать комплексные решения с одним типом элементов
