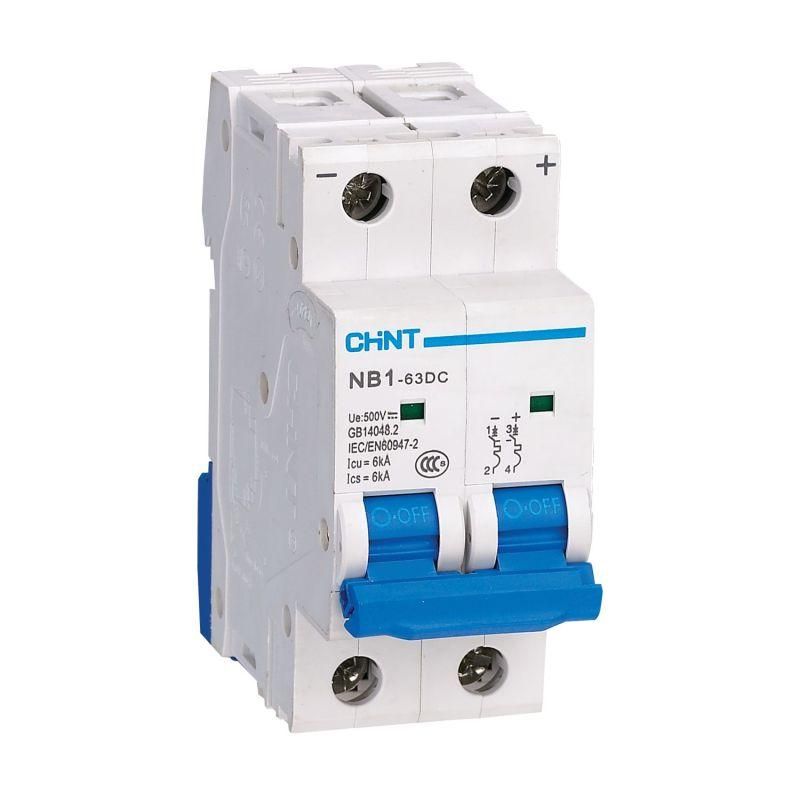

Выключатель автоматический двухполюсный NB1-63DC 2P 50A 6кА х-ка C 500В DC (R) | 182725 CHINT

Автоматический выключатель NB1-63DC - двухполюсный модульный аппарат с номинальным током 50 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока в промышленных распределительных щитах. Напряжение 500 В DC позволяет использовать его в системах возобновляемой энергетики, транспорте и автоматизации, где требуется надёжное отключение при перегрузках и КЗ.

Назначение и область применения

Выключатель NB1-63DC применяется в сетях постоянного тока для защиты распределительных и групповых цепей от перегрузки и короткого замыкания. Подходит для установки в щитах систем автоматизации, солнечных электростанций, зарядных станций для электромобилей, железнодорожного оборудования и промышленных конвейеров. Предназначен для нечастых операций включения и отключения под нагрузкой.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2
• Отключающая способность: 6 кА
• Характеристика срабатывания: C (отключение при токе 7–10 кратном номинальному)
• Напряжение изоляции: 300 В
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Модульная ширина: 2 модуля (36 мм)
• Рабочая температура: от -35 C до +70 C
• Импульсное напряжение: 4 кВ
• Степень загрязнения: 2 (умеренная запылённость, нормальные условия помещения)
• Частота: 50–60 Гц (не влияет на работу при постоянном токе, указано для совместимости с переменными элементами системы)

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина корпуса - два модуля (36 мм), что позволяет размещать его рядом с другими автоматами в щите. Подключение осуществляется через клеммы для проводов сечением до 25 мм2, а также с использованием шин типа PIN и FORK. Для фиксации используется зажимной механизм, обеспечивающий плотный контакт без дополнительного затягивания.

Безопасность и стандарты

Выключатель соответствует требованиям категории применения A (для защиты кабельных линий и маломощных потребителей). Уровень импульсного напряжения 4 кВ обеспечивает устойчивость к кратковременным скачкам. Напряжение изоляции 300 В ниже рабочего 500 В - это допустимо, так как изоляция рассчитана на междуфазные и междуполюсные перенапряжения, а не на длительное воздействие 500 В. Применение в цепях выше 500 В DC недопустимо.

Преимущества

• Увеличенная механическая износостойкость - 20 000 циклов включения/отключения
• Электрическая износостойкость - 1500 циклов при номинальной нагрузке
• Визуальная индикация положения контактов (окошко показывает “I” - включено, “O” - выключено)
• Поддержка дополнительных модулей: вспомогательные контакты XF9, сигнал аварии XF9J, расцепители S9/V9
• Работает в широком диапазоне температур - подходит для холодных и жарких помещений

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP20 исключает использование вне закрытых щитов
• Напряжение изоляции 300 В ограничивает применение в высоковольтных цепях; максимальное рабочее напряжение - 500 В DC
• Не рекомендован для частого включения/отключения под нагрузкой - для таких задач нужны контакторы
• Не работает в цепях переменного тока - только постоянный ток

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите (до 500 В)
• Отключение цепи питания электродвигателя постоянного тока на конвейере
• Щит управления зарядной станцией для электрокаров
• Распределительный щит в метро или троллейбусе с бортовой сетью 480–500 В DC

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей сети - 500 В DC является пределом, превышение недопустимо даже кратковременно
• Для удобства диагностики используйте модели с дополнительным контактом XF9 - он передаёт состояние автомата в систему управления
• При монтаже соблюдайте шаг 18 мм между полюсами других автоматов - это гарантирует правильную сборку и безопасность
• Не забудьте про тепловую нагрузку: при установке нескольких автоматов в одном ряду учитывайте взаимный нагрев - возможно снижение реальной допустимой нагрузки
• Для систем с высокой вероятностью КЗ (например, сварочные установки) убедитесь, что отключающая способность 6 кА достаточна - в противном случае выбирайте более мощные устройства
