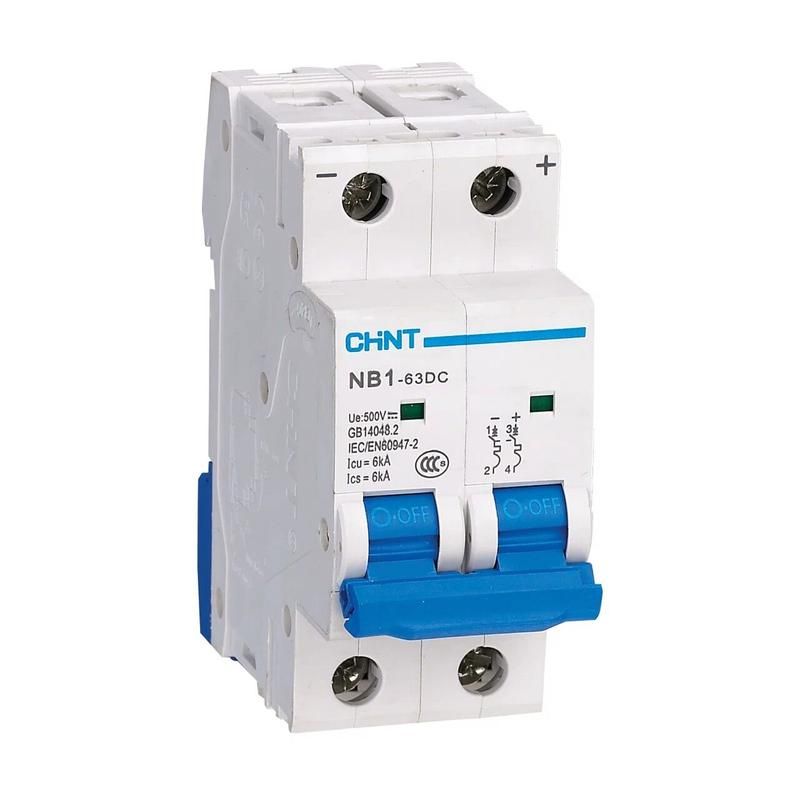

Выключатель автоматический двухполюсный NB1-63DC 2P 32A 6кА х-ка C 500В DC (R) | 182723 CHINT

Автоматический выключатель NB1-63DC - двухполюсный модульный аппарат с номинальным током 32 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока до 500 В в распределительных щитах промышленного оборудования, систем автоматизации и возобновляемой энергетики.

Назначение и область применения

Выключатель NB1-63DC используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки в щитах, где требуется надёжное отключение при аварийных ситуациях. Применяется в системах солнечных электростанций, зарядных станциях для электромобилей, промышленных контроллерах, транспортных системах и других объектах с источниками постоянного тока.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок с умеренным пусковым током (например, преобразователи, насосы)
• Напряжение изоляции: 300 В - максимальное напряжение между токоведущими частями и заземлёнными элементами
• Степень защиты: IP20 - защищает от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Модульная ширина: 2 модуля (36 мм)
• Рабочая температура: от -35 C до +70 C - работает в суровых условиях, включая холодные помещения и жаркие машины
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Частота: 50/60 Гц - указана для совместимости с переменным током, но выключатель рассчитан исключительно на постоянный ток
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью, без проводящей пыли

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина корпуса составляет два модуля (36 мм), что позволяет легко размещать его рядом с другими автоматами в щите. Клеммы поддерживают подключение медных кабелей сечением до 16 мм2, а также шин типа PIN и FORK. Для фиксации используйте стандартные зажимы - затяжка должна выполняться усилием 0,5–0,7 Нм, чтобы избежать повреждения пластиковой части.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов постоянного тока. Категория применения A обеспечивает защиту только от сверхтоков, без учета длительных перегрузок. Устройство не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельные устройства (например, УЗО).

Преимущества

• Специально разработан для цепей постоянного тока - обычные автоматы переменного тока не подходят для DC 500 В
• Высокая механическая износостойкость: 20 000 циклов включения/выключения
• Индикация положения контактов через окно на рычаге - сразу видно, включен ли выключатель
• Поддержка дополнительных модулей: можно установить вспомогательные контакты, сигналы срабатывания и расцепители
• Работает в широком диапазоне температур - подходит для внешних и неотапливаемых помещений

Ограничения применения

• Не применяется в цепях переменного тока - даже при напряжении ниже 500 В
• Степень защиты IP20 не допускает установку во влажных, пыльных или открытых местах без дополнительной защиты (корпуса IP54+)
• Напряжение изоляции 300 В - не следует применять в цепях выше этого значения, даже если номинальное напряжение 500 В
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, мощные двигатели без мягкого пуска)

Примеры использования

• Щит солнечной электростанции: защита цепей от PV-панелей к инвертору
• Зарядная станция EV: отключение при перегрузке батарейного контура
• Промышленный контроллер: защита цепей питания 24–48 В DC, усиленных до 500 В через повышающие преобразователи
• Железнодорожные системы: питание сигнализации и управления постоянным током

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей сети - 500 В DC - это предельное значение, не превышайте!
• При использовании в цепях с большими емкостями (батареи, конденсаторы) учтите возможный импульсный ток при включении - он может вызывать ложные срабатывания
• Для удалённого контроля состояния подключите вспомогательный контакт XF9 - он передаёт сигнал “вкл./выкл.” в систему автоматизации
• Не комбинируйте этот автомат с устройствами, рассчитанными только на переменный ток - они не будут работать корректно
• При сборке щита соблюдайте шаг 18 мм на полюс - это гарантирует правильное расположение и теплоотвод
