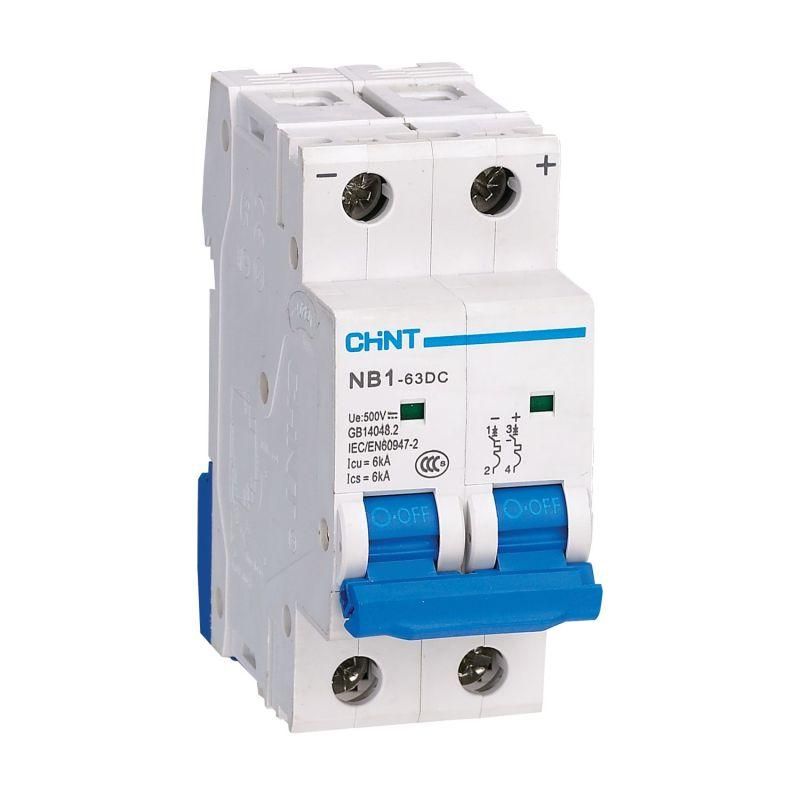

Выключатель автоматический двухполюсный NB1-63DC 2P 63A 6кА х-ка C 500В DC (R) | 182726 CHINT

Автоматический выключатель NB1-63DC - двухполюсный модульный аппарат для защиты цепей постоянного тока до 63 А и 500 В. Применяется в промышленных щитах, системах автоматизации и возобновляемой энергетике, где требуется надёжная защита от перегрузок и КЗ.

Назначение и область применения

Выключатель NB1-63DC предназначен для редких операций включения и отключения цепей постоянного тока при нормальной нагрузке, а также для защиты от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, систем управления, солнечных электростанций, зарядных станций для электромобилей и других объектов с источниками постоянного тока.

Технические характеристики

• Род тока: постоянный (DC)
• Количество полюсов: 2
• Номинальный ток: 63 А
• Характеристика срабатывания: C (отключение при токе 7–10 кратном номинальному)
• Номинальная отключающая способность: 6 кА
• Номинальное напряжение: 500 В DC
• Номинальное напряжение изоляции (Ui): 300 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочая температура: от -35 C до +70 C
• Частота: 50–60 Гц (не влияет на работу в цепях DC, указана для совместимости с переменным током в смешанных системах)
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 1 500 циклов при номинальной нагрузке
• Категория применения: A - для защиты кабельных линий и маломощных потребителей
• Степень загрязнения: 2 - умеренные уровни пыли и конденсата, типичные для закрытых щитов

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина одного полюса - 18 мм, поэтому два полюса занимают 36 мм места в щите. Подключение осуществляется через клеммы, рассчитанные на провода сечением до 25 мм2 (медные) с использованием наконечников типа PIN или FORK. Также допускается прямое подключение кабеля без наконечников. Установка возможна в любом положении, но рекомендуется вертикальное - для обеспечения оптимального теплового режима.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов постоянного тока. Напряжение изоляции 300 В и импульсная прочность 4 кВ обеспечивают безопасную работу даже при кратковременных скачках напряжения. Отсутствие герметизации (IP20) требует установки исключительно внутри защищённых щитов.

Преимущества

• Специальная конструкция для работы с постоянным током - предотвращает дуговое горение при отключении, что повышает долговечность контактов
• Яркий визуальный индикатор положения контактов - легко определить, включен ли выключатель
• Гибкость комплектации - возможность добавления вспомогательных контактов, сигналов срабатывания и расцепителей
• Высокая механическая и электрическая износостойкость - подходит для частых операций в автоматических системах

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока (DC)
• Напряжение изоляции 300 В ограничивает использование в высоковольтных системах выше этого значения, даже если номинальное напряжение 500 В
• Степень защиты IP20 запрещает установку во влажных, пыльных или открытых помещениях
• Не предназначен для частого включения/отключения под нагрузкой - более 1500 циклов снижают срок службы

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением до 500 В
• Отключение цепей питания контроллеров и преобразователей в промышленных роботах
• Щиты зарядных станций для электрокаров с батарейным питанием
• Цепи постоянного тока в железнодорожной автоматике и метрополитенах

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей системы - максимальное 500 В DC для двухполюсного исполнения
• Для увеличения функциональности используйте дополнительные модули: XF9 (состояние контакта), XF9J (сигнал аварии), S9/V9 (удалённое отключение)
• При сборке щита соблюдайте шаг между аппаратами - минимум 10 мм для теплоотвода, особенно при работе на пределе 63 А
• Не используйте этот выключатель вместо разъединителя - он не предназначен для частого ручного отключения под нагрузкой
• Проверяйте полярность при подключении - хотя аппарат не чувствителен к направлению тока, правильная коммутация продлевает жизнь контактам
