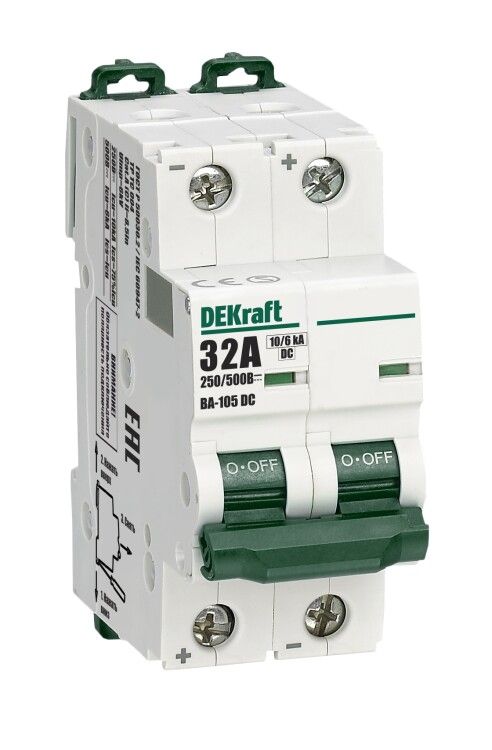

Выключатель автоматический двухполюсный ВА-105 2P C кривая 32A 500В DC | 13394DEK DEKraft APC

Автоматический выключатель ВА-105 от DEKraft - двухполюсный аппарат для защиты цепей постоянного тока до 500 В и током 32 А. Подходит для монтажа на DIN-рейку, используется в промышленном и бытовом оборудовании, где требуется надежная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА-105 предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в системах с высокой долей постоянного тока: солнечные электростанции, системы энергохранения (батареи), тяговые сети транспорта, промышленные контроллеры, зарядные устройства, оборудование для автоматизации.

Технические характеристики

• Номинальный ток: 32 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 500 В DC - работает в цепях постоянного тока до этого значения
• Количество полюсов: 2 - защищает два провода (плюс и минус)
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, преобразователи)
• Отключающая способность: 10 кА при 250 В / 6 кА при 500 В - способен безопасно прервать аварийный ток даже при высоком напряжении
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные жилы до этого размера
• Ширина: 2 модуля (36 мм) - занимает две ячейки на DIN-рейке
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку - устанавливается стандартным зажимом
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температур и повышенной влажностью
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международному стандарту на автоматы для постоянного тока

Совместимость и монтаж

Выключатель ВА-105 совместим с любой стандартной DIN-рейкой типа TS35. Монтируется одним щелчком - фиксируется за верхний зацеп, затем опускается нижняя часть. Для подключения используйте клеммы с зажимом под кабель до 25 мм2. Обязательно соблюдайте полярность: хотя аппарат не чувствителен к направлению тока, рекомендуется подключение согласно схеме производителя. Не подключайте к переменному току - он не предназначен для работы с AC.

Безопасность и стандарты

Выключатель ВА-105 сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности для оборудования постоянного тока. Отключающая способность проверена на уровне 6 кА при 500 В - достаточна для большинства промышленных сетей. Индикатор состояния (зеленый/красный) позволяет визуально определить, включен ли аппарат или он сработал - даже если рукоятка находится в промежуточном положении.

Преимущества

• Работает в цепях постоянного тока до 500 В - редкая возможность среди бюджетных автоматов
• Высокая отключающая способность (до 10 кА) обеспечивает безопасность при серьезных авариях
• Индикатор состояния повышает удобство обслуживания - не нужно тестировать мультиметром
• Стандартная ширина 2 модуля - легко встраивается в существующие щиты
• Поддерживает кабели до 25 мм2 - исключает необходимость переходников

Ограничения применения

• Не предназначен для переменного тока (AC) - использование на 220 В/50 Гц вызовет отказ или опасность возгорания
• Защита IP20 не подходит для открытых площадок, улиц, сырых помещений - требует установки в закрытые щиты
• При напряжении 500 В отключающая способность снижена до 6 кА - не подходит для мощных промышленных систем с токами короткого замыкания свыше 6 кА
• Не имеет функции дифференциальной защиты - не защищает от утечек тока на землю

Примеры использования

• Щиты солнечных электростанций - защита батарейных массивов и инверторов
• Железнодорожные системы - питание сигнализации, освещения, контроля
• Промышленные станки с приводами постоянного тока
• UPS-системы и резервные источники питания
• Электрооборудование в тепловозах, троллейбусах, электрокарах

Практические советы

• Перед установкой проверьте напряжение цепи - ВА-105 работает только с DC, не путайте с аналогичными моделями для AC
• При использовании на 500 В убедитесь, что расчетный ток КЗ в вашей сети не превышает 6 кА
• Для кабелей сечением более 16 мм2 используйте наконечники - так надежнее и проще затянуть в клемме
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы и точность срабатывания
• Проверяйте индикатор после каждого срабатывания - если красный, значит, аппарат отключился из-за аварии и нуждается в осмотре перед включением
