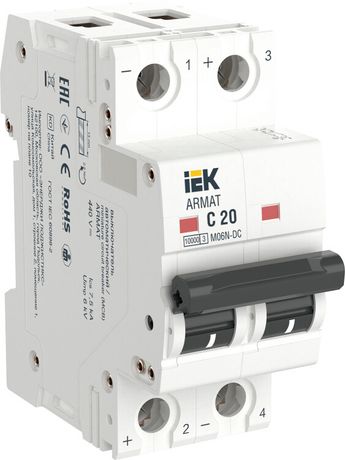

Выключатель автоматический модульный 2п C 20А M06N-DC ARMAT IEK AR-M06N-2-C020DC

Автоматический выключатель модульный 2-полюсный C 20А серия M06N-DC — надёжное устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, совместим с системами на базе IEK (ИЭК), артикул ar-m06n-2-c020dc.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный C 20А серия M06N-DC предназначен для защиты электрических цепей постоянного тока (DC) с напряжением до 440 В. Обеспечивает автоматическое отключение при перегрузках и коротких замыканиях. Подходит для использования в системах с источниками постоянного тока: солнечными электростанциями, аккумуляторными батареями, промышленными DC-сетями, зарядными станциями, транспортом и оборудованием на постоянном токе.

Технические характеристики

• Номинальный ток: 20 А — максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 — защищает два провода (плюс и минус) в цепи постоянного тока
• Характеристика срабатывания: C — реагирует на токи в 5–10 раз выше номинала; оптимальна для нагрузок со средним пуском (например, преобразователи, насосы)
• Номинальное напряжение: 440 В DC — предельное рабочее напряжение постоянного тока
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 000 А
• Сечение проводника: 1–25 мм² — позволяет подключать медные провода от тонких до мощных
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при напряжении ниже этого значения
• Степень защиты: IP20 — защита от доступа пальцев и твёрдых предметов, но не от воды
• Рабочий диапазон температур: -40…+70 °C — работает в суровых условиях, включая холодные помещения и жаркие щитовые
• Механическая износостойкость: 20 000 циклов — долгий срок эксплуатации при частых включениях/выключениях
• Срок службы: 15 лет — расчётный срок при соблюдении условий эксплуатации
• Материал корпуса: пластик — устойчив к воздействию окружающей среды, не проводит ток
• Цвет: белый — стандартный цвет для промышленной аппаратуры
• Степень загрязнения: 2 — рассчитан на использование в помещениях с умеренным уровнем запыления

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный C 20А серия M06N-DC устанавливается на стандартную DIN-рейку шириной 35 мм. Компактный двухмодульный форм-фактор занимает всего 2 модуля (36 мм). Подключение силовых проводов осуществляется через винтовые зажимы — удобно для одножильных и многожильных проводов сечением 1–25 мм². Для подключения шин можно использовать дополнительные аксессуары типа PIN или FORK (возможна дополнительная комплектация). Монтаж требует отключения питания и соблюдения правил безопасности при работе с постоянным током.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ и проходит регулярные заводские испытания. Конструкция обеспечивает повышенную безопасность благодаря улучшенной дугогасительной камере, которая снижает риск возгорания при отключении больших токов. Наличие двойной полярной защиты (2 полюса) исключает опасность сохранения потенциала на одном выводе после отключения.

Преимущества

• Высокая скорость срабатывания — быстрое отключение при аварии, снижает повреждение оборудования
• Увеличенная прочность конструкции — устойчив к механическим нагрузкам и вибрациям
• Долгий ресурс — 20 000 циклов включения/отключения обеспечивают надёжность даже при частом управлении
• Широкий диапазон температур — подходит для установки вне помещений и в необогреваемых щитовых
• Совместимость с серией ARMAT — легко заменяем и сочетается с другими устройствами этой серии

Ограничения применения

• Не предназначен для переменного тока (AC) — применение на сети 220/380 В вызывает отказ и опасность
• Защита IP20 не предусматривает защиту от влаги — нельзя устанавливать во влажных местах без дополнительной герметизации
• Максимальное напряжение 440 В DC — не используется в высоковольтных системах (>500 В)
• Не имеет встроенного дифференциального тока — для защиты от утечек требуется отдельный УЗО

Примеры использования

• Фотоэлектрические станции — защита цепей между солнечными панелями и инверторами
• Аккумуляторные системы — контроль тока в батарейных массивах 12/24/48 В DC
• Железнодорожное оборудование — питание сигнализации, освещения, контроллеров
• Промышленные конвейеры с DC-двигателями
• Зарядные устройства для электромобилей и грузового транспорта

Практические советы

• Выбирая автоматический выключатель модульный 2-полюсный C 20А серия M06N-DC, убедитесь, что ваша система использует именно постоянный ток — неверное применение на AC приведёт к выходу из строя
• При подключении проводов затягивайте винты усилием, достаточным для плотного контакта, но без перегрузки — это продлит срок службы зажимов
• Для систем с частыми включениями (например, автоматическая зарядка) учтите ресурс в 20 000 циклов — он соответствует ~10 годам работы при 5 включениях в день
• Если требуется защита от утечек тока — параллельно установите УЗО, так как этот автомат не имеет дифзащиты
• Проверьте соответствие посадочного места на DIN-рейке — устройство точно соответствует стандартному шагу 17,5 мм на модуль
