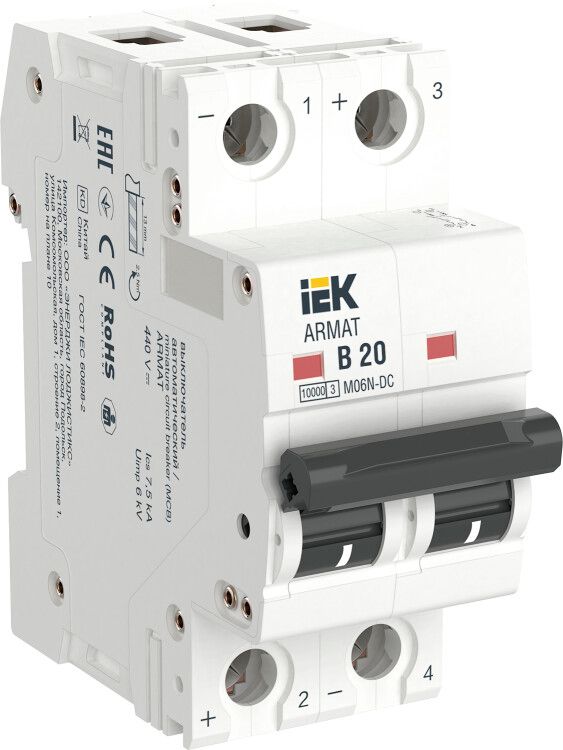

Выключатель автоматический ARMAT M06N-DC 2P B 20А 10кА IEK (ИЭК) AR-M06N-2-B020DC

Автоматический выключатель модульный 2-полюсный B 20А серия M06N-DC - надёжное устройство для защиты цепей постоянного тока в распределительных щитах. Произведённый компанией IEK, он сочетает высокую износостойкость, быстрое срабатывание и соответствие российским стандартам, что делает его подходящим решением для промышленных и энергетических объектов.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный B 20А серия M06N-DC предназначен для защиты электрических цепей постоянного тока (DC) от перегрузок и коротких замыканий. Также выполняет функции ручного отключения и секционирования. Подходит для установки в щитах систем с источниками постоянного тока: солнечные электростанции, системы UPS, зарядные станции для электромобилей, промышленные контроллеры, тяговые сети и оборудование на базе светодиодных осветительных систем DC.

Технические характеристики

• Номинальный ток: 20 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 440 В - рабочее напряжение постоянного тока
• Номинальное напряжение изоляции: 690 В - предельное напряжение, которое не вызывает пробоя изоляции
• Количество полюсов: 2 - защищает две линии одновременно (например, + и –)
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным пуском (LED, электроника)
• Сечение проводника: 1–25 мм2 - совместим с медными жилами этого диапазона
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупной пыли, не герметичен
• Рабочая температура: -40…+70 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Механический ресурс: 20 000 циклов - срок службы переключений при нормальных условиях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Материал корпуса: пластик - самозагасающий, устойчив к механическим повреждениям
• Тип подключения: винтовое - фиксация проводов болтами, требует затяжки моментом 0,8 Нм
• Степень загрязнения: 2 - рассчитан на средний уровень пыли и конденсата, характерный для помещений
• Цвет: белый - соответствует стандартному цвету для промышленной автоматики

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный B 20А серия M06N-DC монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка осуществляется путём защёлкивания на рейку с последующей фиксацией задней частью устройства. Для подключения используются винтовые зажимы - рекомендуется использовать наконечники (наконечник типа NShV или NShVI) для многожильных проводов сечением более 4 мм2. Присоединение шинами PIN/FORK возможно - устройство совместимо с дополнительными комплектующими, указанными производителем. Обеспечьте доступ к контактам для периодической проверки затяжки.

Безопасность и стандарты

Автоматический выключатель модульный 2-полюсный B 20А серия M06N-DC соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50345, которые регламентируют параметры автоматических выключателей для распределительных сетей. Конструкция проходит регулярные испытания на заводе IEK, включая проверку отключающей способности, термическую стойкость и долговечность механизмов. Устройство имеет повышенную прочность корпуса и улучшенную дугогасительную камеру, снижающую риск возгорания при аварийном отключении.

Преимущества

• Высокая скорость срабатывания - обеспечивает минимальное время реакции на КЗ и перегрузку
• Увеличенная прочность конструкции - снижает вероятность выхода из строя при механических воздействиях
• Долгий срок службы - 15 лет при 20 000 циклах работы
• Широкий диапазон рабочих температур - позволяет применять в неотапливаемых и наружных щитах
• Поддержка шинного подключения - удобно для сборки плотных щитов
• Совместимость с другими аппаратами серии M06N - легко формировать комплексные решения

Ограничения применения

• Не предназначен для переменного тока (AC) - использование в сетях 220/380 В AC приведёт к отказу
• IP20 не обеспечивает защиту от брызг воды - запрещено монтаж в сырых, открытых или влажных местах без дополнительной защиты
• Не подходит для цепей с токами выше 20 А - требуется выбор другого номинала
• Не рекомендован для частых ручных операций (более 10 раз в день) - может снизить ресурс контактов
• Не используется в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Защита солнечных панелей в мини-электростанциях (DC 440 В, 20 А)
• Отключение цепей питания LED-освещения в торговых центрах
• Щиты управления промышленными роботами с питанием от аккумуляторов
• Распределительные щиты зарядных станций для электромобилей
• Системы бесперебойного питания (UPS) с батарейными массивами

Практические советы

• Выбирая автоматический выключатель модульный 2-полюсный B 20А серия M06N-DC, убедитесь, что ваша система использует именно постоянный ток - неверный тип напряжения приведёт к опасному отказу.
• При использовании многожильных проводов обязательно применяйте наконечники - это исключит ослабление контакта со временем.
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно важно при больших токах.
• Для компактных щитов используйте шины PIN/FORK - они экономят место и ускоряют сборку.
• Не устанавливайте рядом с источниками тепла выше +70 C - даже при заявленном диапазоне температур, длительный перегрев снижает срок службы.
• Серия M06N-DC от IEK совместима с другими аппаратами этой же серии - можно собирать унифицированные щиты без проблем с габаритами и креплениями.
