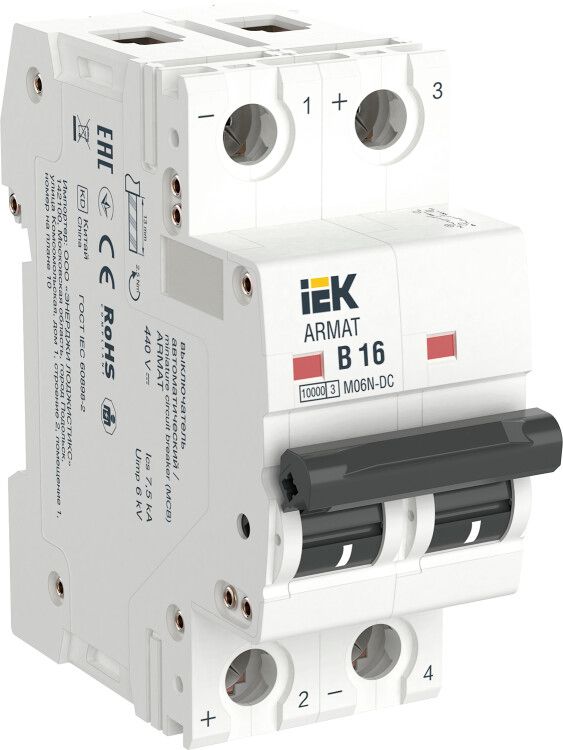

Выключатель автоматический модульный 2п B 16А M06N-DC ARMAT IEK AR-M06N-2-B016DC

Автоматический выключатель модульный 2-полюсный B 16А серия M06N-DC — устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, подходит для систем с напряжением до 440 В. Бренд IEK, артикул ar-m06n-2-b016dc обеспечивает надёжную работу в условиях повышенной механической нагрузки и широкого температурного диапазона.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный B 16А серия M06N-DC предназначен для защиты цепей постоянного тока (DC) в промышленном оборудовании. Он защищает от перегрузок и коротких замыканий, одновременно выполняя функции ручного отключения и секционирования участков сети. Применяется в системах с источниками постоянного тока: солнечных электростанциях, светодиодных осветительных системах, зарядных станциях, промышленных контроллерах, тяговых сетях и батарейных массивах.

Технические характеристики

• Номинальный ток: 16 А — максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 440 В DC — предельное напряжение, при котором сохраняется безопасная отключающая способность
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B — чувствительна к умеренным перегрузкам, подходит для нагрузок с плавным пуском (например, LED-драйверы, малые двигатели)
• Количество полюсов: 2 — отключает оба провода (плюс и минус) в цепи постоянного тока
• Количество модулей: 2 — занимает 2 стандартных модуля (18 мм каждый) на DIN-рейке
• Степень защиты: IP20 — защита от доступа пальцев и твёрдых предметов, не защищён от воды
• Сечение проводника: 1–25 мм² — совместим с медными жилами этого диапазона
• Номинальное напряжение изоляции: 690 В — гарантирует электроизоляцию даже при кратковременных скачках выше рабочего напряжения
• Диапазон рабочих температур: -40…+70 °C — работает в холодных помещениях и жарких цехах
• Механическая износостойкость: 20 000 циклов — срок службы переключений, соответствует требованиям промышленного оборудования
• Материал корпуса: пластик — самозагасающий, устойчив к воздействию окружающей среды
• Срок службы: 15 лет — расчётный период работы при соблюдении условий эксплуатации
• Тип подключения: винтовое — зажимы с винтами для фиксации проводов
• Степень загрязнения: 2 — рассчитан на нормальные условия с небольшим количеством пыли и не проводящими загрязнениями

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный B 16А серия M06N-DC монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется через винтовые клеммы — подходят провода сечением от 1 до 25 мм². Для удобства сборки возможна комплектация шинами PIN и FORK — позволяющими соединить несколько автоматов без дополнительных перемычек. Установка требует отключения питания и соблюдения правил безопасности при работе с постоянным током. Обращайте внимание на полярность: хотя устройство не имеет полярности в подключении, рекомендуется соблюдать единый порядок (плюс слева/справа) для удобства обслуживания.

Безопасность и стандарты

Автоматический выключатель модульный 2-полюсный B 16А серия M06N-DC соответствует требованиям ГОСТ и проходит регулярные испытания на заводе. Конструкция обеспечена увеличенной прочностью и улучшенной дугогасительной камерой, что снижает риск возгорания при отключении больших токов. Напряжение изоляции 690 В даёт запас по сравнению с рабочим 440 В, повышая безопасность при импульсных перенапряжениях. Устройство не предназначено для использования во взрывоопасных зонах или в условиях высокой влажности (IP20 не защищает от влаги).

Преимущества

• Высокая скорость срабатывания — быстрое отключение при КЗ, снижающее риск повреждения оборудования
• Ресурс 20 000 циклов — долговечность, особенно важна в частопереключаемых системах
• Увеличенная прочность конструкции — устойчив к вибрациям и механическим ударам
• Широкий температурный диапазон (-40…+70 °C) — позволяет использовать в неотапливаемых объектах и на улице внутри щитов
• Поддержка шинной комплектации — ускоряет сборку распределительных щитов

Ограничения применения

• Не применяется в цепях переменного тока (AC) — только для постоянного тока (DC)
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать в сырых помещениях, на улице или в местах с риском попадания воды
• Не подходит для мощных двигателей с высоким пусковым током — характеристика B может давать ложные срабатывания; для таких задач лучше выбрать C или D
• Максимальное напряжение 440 В DC — не используется в системах выше 1000 В DC, несмотря на заявленную изоляцию 690 В

Примеры использования

• Щиты солнечных электростанций — защита от перегрузок в цепях PV-панелей
• Зарядные устройства для электромобилей — управление и защита цепей постоянного тока
• Промышленные контроллеры и PLC — отключение цепей 24–48 В DC при аварии
• Системы освещения на базе LED-лент с драйверами — предохранение от пробоя драйверов
• Железнодорожные системы сигнализации — контроль и отключение цепей постоянного тока

Практические советы

• Выбирая автомат, убедитесь, что ваша система использует именно постоянный ток — этот выключатель не работает с AC
• При использовании многожильных проводов — обязательно используйте наконечники (наконечник FORK), чтобы избежать плохого контакта
• По возможности группируйте автоматы одного номинала рядом — так легче диагностировать срабатывание
• Проверьте соответствие сечения провода: слишком тонкий провод вызывает нагрев, слишком толстый — плохо фиксируется в клемме
• Для систем с высокой вибрацией (станки, конвейеры) дополнительно закрепите щит и используйте виброизоляцию
• При замене старого автомата — сравнивайте не только ток, но и тип напряжения (DC vs AC): путаница может привести к отказу или опасности
