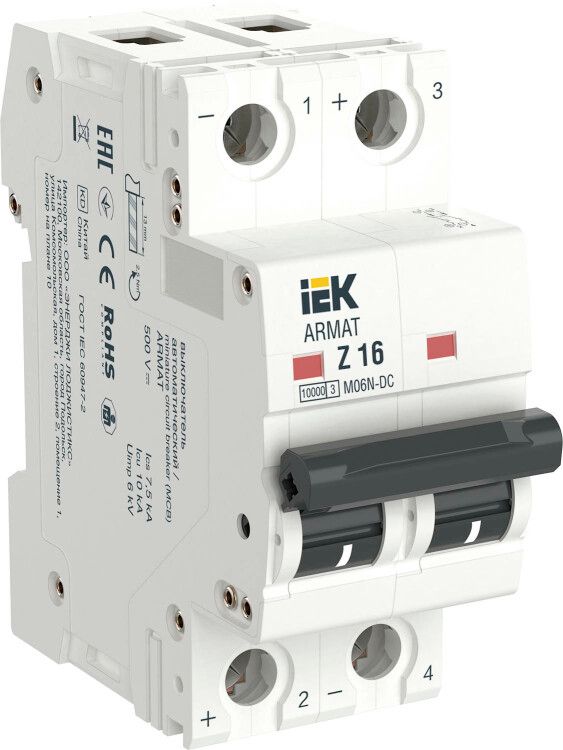

Выключатель автоматический модульный 2п Z 16А M06N-DC ARMAT IEK AR-M06N-2-Z016DC

Автоматический выключатель модульный 2-полюсный Z 16А серия M06N-DC - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, совместим с системами на базе IEK (ИЭК), артикул ar-m06n-2-z016dc.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный Z 16А серия M06N-DC предназначен для защиты цепей постоянного тока (DC) в промышленном оборудовании. Подходит для использования в системах с напряжением до 440 В, где требуется надёжная отсечка при аварийных ситуациях. Применяется в солнечных электростанциях, зарядных станциях для электромобилей, промышленных контроллерах, системах освещения на DC и других устройствах с источниками постоянного тока.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 - защищает две линии постоянного тока одновременно
• Номинальное напряжение: 440 В - предельное рабочее напряжение постоянного тока
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: Z - чувствительная к кратковременным импульсным нагрузкам, подходит для полупроводниковых устройств и слабых нагрузок
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, не предназначена для уличной или влажной среды
• Сечение проводника: 1–25 мм2 - позволяет подключать медные жилы любого стандарта в этом диапазоне
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию между контактами и корпусом
• Рабочий температурный диапазон: -40...+70 C - работает в экстремальных условиях, включая холодные склады и нагреваемые щитовые
• Механическая износостойкость: 20 000 циклов - срок службы при частом включении/выключении
• Срок службы: 15 лет - расчётный период работы при соблюдении условий эксплуатации
• Материал корпуса: пластик - огнеупорный, самозатухающий, соответствует требованиям безопасности
• Подключение: винтовое - надёжное соединение с помощью зажимов, требует затяжки ключом
• Способ монтажа: DIN-рейка - стандартная фиксация на рейке шириной 35 мм
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (36 мм)
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный Z 16А серия M06N-DC устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - рекомендуется использовать гибкий многожильный провод с наконечниками или цельные жилы сечением 1–25 мм2. Недопустимо применение проводов меньше 1 мм2 - возможен плохой контакт. Клеммы рассчитаны на один провод на каждый полюс. Комплектация не включает шины PIN/FORK - они приобретаются отдельно, если нужна параллельная сборка нескольких автоматов.

Безопасность и стандарты

Автоматический выключатель модульный 2-полюсный Z 16А серия M06N-DC соответствует требованиям ГОСТ и проходит регулярные испытания на заводе. Конструкция обеспечивает безопасное гашение дуги даже при высоких токах короткого замыкания. Устройство имеет повышенную механическую прочность и термическую стабильность. Сертифицирован для использования в электроустановках до 1000 В постоянного тока.

Преимущества

• Высокая скорость срабатывания - минимизирует повреждение оборудования при КЗ
• Улучшенная дугогасительная камера - снижает риск возгорания и продлевает срок службы контактов
• Увеличенная прочность конструкции - устойчив к вибрациям и механическим воздействиям
• Широкий диапазон температур - можно использовать в неотапливаемых помещениях и на улице внутри герметичных щитов
• Долгий ресурс - 20 000 циклов включения/отключения обеспечивают надёжность в частопеременных режимах

Ограничения применения

• Не применяется в сетях переменного тока (AC) - только для постоянного тока (DC)
• Степень защиты IP20 исключает установку во влажных, пыльных или открытых местах без дополнительной защиты
• Характеристика Z требует осторожного подбора - не подходит для мощных двигателей или насосов с большим пусковым током
• Не предусмотрено подключение к шинам в базовой комплектации - нужны дополнительные элементы
• Напряжение выше 440 В DC недопустимо - превышение может вызвать пробой изоляции

Примеры использования

• Защита солнечных батарей в микросистемах DC до 440 В
• Отключение цепей питания светодиодных светильников в промышленных объектах
• Щиты управления электромобильными зарядными станциями
• Контроль питания PLC-систем и преобразователей частоты с выходом DC
• Распределительные щиты в железнодорожных и метрополитенских системах с DC питанием

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - 440 В DC максимум, не более!
• При использовании в условиях низких температур (-40 C) убедитесь, что провода не стали хрупкими - используйте гибкие многожильные кабели
• Затягивайте винты усилием 0,8–1,0 Нм - слишком сильная затяжка повредит контакт, слабая - вызовет нагрев
• Для группового подключения нескольких автоматов используйте шины PIN/FORK - они совместимы с серией M06N, но не входят в комплект
• Если система содержит чувствительную электронику (например, контроллеры), характер Z идеально подходит - он не реагирует на кратковременные скачки
• Проверяйте целостность автомата после каждого срабатывания - даже если он снова включился, внутренние контакты могли повредиться
