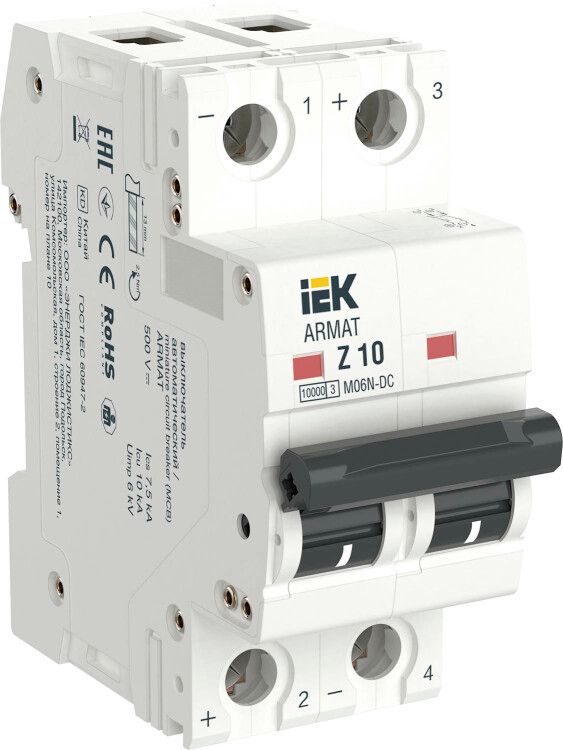

Выключатель автоматический модульный 2п Z 10А M06N-DC ARMAT IEK AR-M06N-2-Z010DC

Автоматический выключатель модульный 2-полюсный Z 10А серия M06N-DC - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, совместим с системами на базе IEK (ИЭК), артикул ar-m06n-2-z010dc.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный Z 10А серия M06N-DC предназначен для защиты электрических цепей постоянного тока (DC) с напряжением до 440 В. Обеспечивает автоматическое отключение при перегрузках и коротких замыканиях. Также используется для ручного управления цепью и её секционирования.

Подходит для применения в системах на постоянном токе: солнечные электростанции, системы хранения энергии на аккумуляторах, промышленные контроллеры, тяговые сети, зарядные станции для электромобилей, оборудование с батарейным питанием.

Технические характеристики

• Номинальный ток: 10 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 - защищает две линии одновременно (например, + и − постоянного тока)
• Номинальное напряжение: 440 В DC - максимальное напряжение, которое может безопасно коммутировать
• Номинальная отключающая способность: 10 кА - способность гасить дугу при аварийном токе до 10 000 А
• Характеристика срабатывания: Z - чувствительная к кратковременным импульсам, подходит для защиты полупроводниковых устройств (например, инвертеров, преобразователей)
• Сечение проводника: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных
• Номинальное напряжение изоляции: 500 В - уровень изоляции между контактами и корпусом
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды
• Рабочий диапазон температур: –40…+70 C - работает в суровых условиях, включая холодные помещения и жаркие щитовые
• Механический ресурс: 20 000 циклов - срок службы при частых включениях/выключениях
• Срок службы: 15 лет - расчётный период работы при соблюдении условий эксплуатации
• Материал корпуса: пластик - устойчив к воздействию окружающей среды, самозагасаемый
• Тип подключения: винтовые зажимы - надёжное соединение без необходимости специальных инструментов
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный Z 10А серия M06N-DC устанавливается на стандартную DIN-рейку типа TS35. Подключение осуществляется через винтовые зажимы сверху и снизу - провода фиксируются плотно, без повреждения жилы.

Не требует дополнительной фиксации. Совместим с другими аппаратами серии M06N: можно комбинировать с рубильниками, УЗО, реле времени. Возможна сборка шинами PIN/FORK для параллельного подключения нескольких устройств - снижает количество точек подключения и повышает надёжность.

Обращайте внимание на направление подключения: хотя устройство не имеет полярности, рекомендуется подводить питание сверху, нагрузку - снизу, чтобы соответствовать общепринятой практике монтажа.

Безопасность и стандарты

Автоматический выключатель модульный 2-полюсный Z 10А серия M06N-DC соответствует требованиям ГОСТ и международным нормам для устройств постоянного тока. Произведён на предприятиях IEK (ИЭК) с регулярными испытаниями на соответствие заявленным параметрам.

Устройство имеет увеличенную прочность конструкции и улучшенную дугогасительную камеру - обеспечивает безопасное гашение дуги даже при высоких токах КЗ. Отличается высокой скоростью срабатывания, что минимизирует риск повреждения оборудования.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных авариях
• Характеристика Z - идеально подходит для чувствительной электроники, которая боится импульсных перегрузок
• Широкий диапазон температур - работает в неотапливаемых помещениях, на улице внутри щитов, в холодильных камерах
• Долгий механический ресурс (20 000 циклов) - подходит для часто используемых цепей
• Удобная система подключения - поддерживает провода от 1 до 25 мм2, не требует предварительной подготовки жил
• Совместимость с шинами PIN/FORK - позволяет организовать компактную и надёжную сборку

Ограничения применения

• Не предназначен для переменного тока (AC) - применение на AC вызывает некорректную работу и риск выхода из строя
• Степень защиты IP20 - нельзя использовать во влажных помещениях, на улице или там, где возможен контакт с водой
• Не имеет встроенного УЗО - для защиты от утечек тока требуется дополнительно устанавливать устройства дифференциального тока
• Характеристика Z слишком чувствительна для обычных бытовых сетей - лучше подходят B/C для освещения и розеток
• Не поддерживает автоматическую сигнализацию состояния - нет контактов для удалённого контроля

Примеры использования

• Щитовая солнечной электростанции - защита цепей PV-панелей и инвертеров
• Аккумуляторный банк на 48 В - отключение при перегрузке или КЗ в системе хранения энергии
• Промышленный контроллер с питанием от батарей - управление и защита цепей постоянного тока
• Зарядная станция для электромобилей - защита входной цепи постоянного тока
• Железнодорожные системы управления - защита цепей управления и связи на постоянном токе

Практические советы

• Выбирая автоматический выключатель модульный 2-полюсный Z 10А серия M06N-DC, убедитесь, что ваша цепь действительно работает на постоянном токе - неверное применение на переменном токе приведёт к отказу.
• При использовании в системах с высокими пусковыми токами (например, двигатели постоянного тока) проверьте, не будет ли характерная задержка срабатывания Z-характеристики вызывать ложные отключения.
• Для долговечной работы следите за моментом затяжки винтов - переусердствовать нельзя, чтобы не повредить контакт, недотянуть - чтобы не было нагрева.
• Если планируете много таких устройств - используйте шины PIN/FORK вместо отдельных проводов: это сэкономит место и повысит надёжность.
• Проверяйте соответствие сечения провода: для 10 А оптимально 2,5–4 мм2, но устройство принимает до 25 мм2 - важно правильно выбрать провод под нагрузку, а не просто “по максимуму”.
• Артикул ar-m06n-2-z010dc - единственный вариант этой модели. Не путайте с аналогичными по внешнему виду устройствами других серий - они могут иметь другую характеристику или напряжение.
