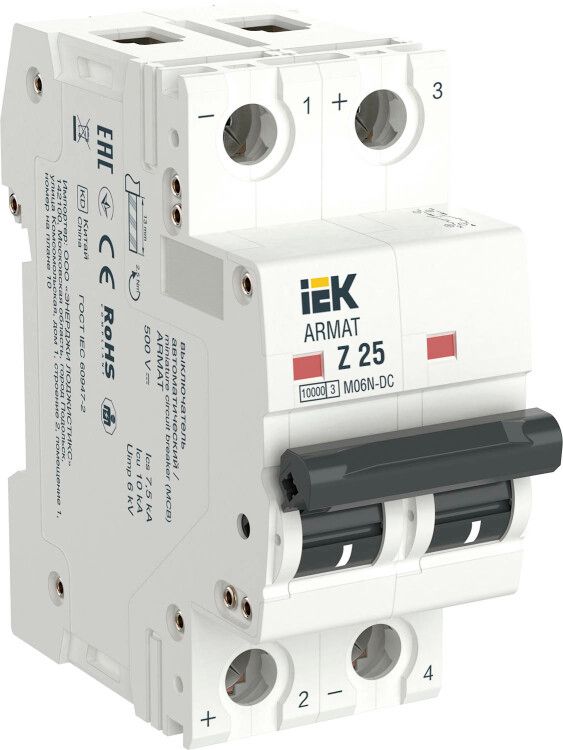

Выключатель автоматический модульный 2п Z 25А M06N-DC ARMAT IEK AR-M06N-2-Z025DC

Автоматический выключатель модульный 2-полюсный Z 25А серия M06N-DC от IEK предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах оборудования с DC-питанием — от солнечных систем до промышленных автоматизированных линий.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный Z 25А серия M06N-DC защищает электрические цепи постоянного тока с напряжением до 440 В. Он отключает питание при превышении допустимого тока (25 А) или возникновении аварийного тока короткого замыкания до 10 кА. Применяется в системах с источниками постоянного тока: солнечных электростанциях, светодиодном освещении, зарядных станциях, промышленных контроллерах, тяговых системах и оборудовании с батарейными массивами.

Технические характеристики

• Номинальный ток: 25 А — максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 440 В постоянного тока — предельное рабочее напряжение
• Количество полюсов: 2 — одновременное отключение двух проводников (плюс и минус)
• Номинальная отключающая способность: 10 кА — способность безопасно гасить дугу при КЗ
• Характеристика срабатывания: Z — чувствительная к малым перегрузкам, подходит для электронной нагрузки (например, преобразователи, LED-драйверы)
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию между контактами
• Степень защиты: IP20 — защита от доступа пальцев и твёрдых предметов, не предназначена для уличной эксплуатации
• Сечение проводника: 1–25 мм² — совместим с медными жилами этого диапазона
• Рабочий температурный диапазон: -40…+70 °C — работает в холодных помещениях и нагреваемых щитах
• Механический ресурс: 20 000 циклов включения/выключения — долговечность при частом управлении
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Материал корпуса: термостойкий пластик — самозагасающий, не поддерживающий горение
• Цвет: белый — соответствует стандартному цвету серии ARMAT

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный Z 25А серия M06N-DC монтируется на стандартную DIN-рейку шириной 35 мм. Занимает два модуля (36 мм). Подключение силовых проводов осуществляется через винтовые зажимы — затяжка усилием 0,8 Н·м рекомендована для надёжного контакта. Для удобства сборки возможно использование шинных соединителей типа PIN или FORK (дополнительная комплектация). Не требует специальных инструментов — фиксируется защёлкой на рейке.

Безопасность и стандарты

Автоматический выключатель модульный 2-полюсный Z 25А серия M06N-DC соответствует требованиям ГОСТ и проходит регулярные заводские испытания. Конструкция обеспечивает безопасное гашение дуги даже при высоких токах КЗ благодаря улучшенной дугогасительной камере. Серия ARMAT имеет сертификаты соответствия для применения в промышленных и энергетических объектах РФ.

Преимущества

• Высокая скорость срабатывания — снижает риск повреждения чувствительной электроники при КЗ
• Увеличенная прочность конструкции — устойчив к механическим воздействиям при монтаже и эксплуатации
• Широкий диапазон температур — позволяет использовать в неотапливаемых помещениях и на улице внутри герметичных щитов
• Поддержка шинных соединений — ускоряет сборку распределительных щитов
• Чёткая визуальная индикация положения — рычаг легко определяет состояние “вкл./выкл.”

Ограничения применения

• Не предназначен для переменного тока — применение на AC вызывает некорректную работу и риск выхода из строя
• Степень защиты IP20 исключает установку во влажных средах, на улице или в местах с повышенным уровнем запыления без дополнительной защиты
• Характеристика Z требует осторожного подбора нагрузки — не подходит для двигателей или устройств с высокими пусковыми токами
• Максимальное напряжение 440 В DC — нельзя использовать в системах выше 1000 В DC, хотя серия M06N поддерживает до 1000 В

Примеры использования

• Щиты солнечных электростанций — защита PV-панелей и инверторов
• Зарядные устройства для электромобилей — отключение при перегрузке
• Промышленные контроллеры и PLC — обеспечение безопасности цепей питания
• Системы бесперебойного питания (UPS) с батарейными банками
• Железнодорожная сигнализация и тяговые системы постоянного тока

Практические советы

• Выбирая автоматический выключатель модульный 2-полюсный Z 25А серия M06N-DC, убедитесь, что ваша система использует именно постоянный ток — неверное подключение приведёт к отказу
• Проверьте посадочный диаметр проводов — сечение 1–25 мм² должно точно соответствовать жилам; слишком толстые провода не войдут в зажим
• Для многократных операций (частое включение/выключение) учтите ресурс в 20 000 циклов — он достаточен для большинства задач, но не рассчитан на частую коммутацию в режиме “ручного выключателя”
• При использовании шинных соединителей следите за правильностью ориентации — PIN/FORK должны плотно входить в контактные площадки без люфта
• Перед первым включением проверьте визуально: рычаг должен двигаться свободно, без заклинивания — это указывает на целостность механизма
