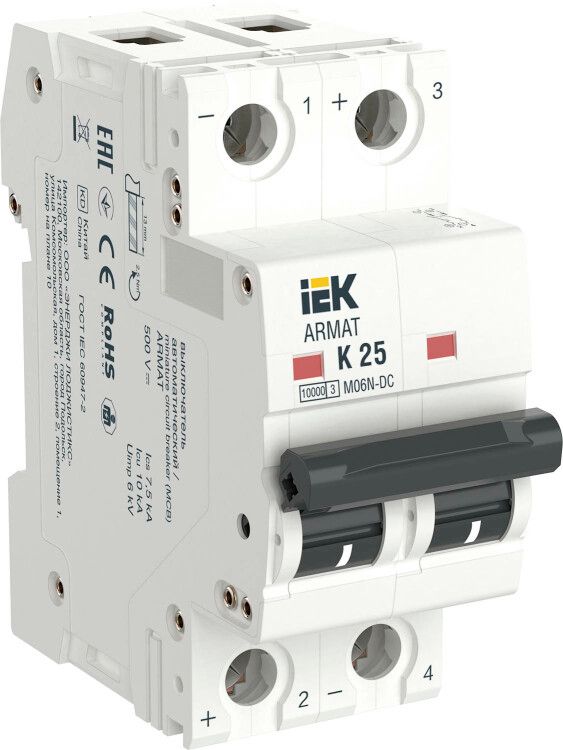

Выключатель автоматический модульный 2п K 25А M06N-DC ARMAT IEK AR-M06N-2-K025DC

Автоматический выключатель модульный 2-полюсный K 25А M06N-DC - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку, подходит для систем с напряжением до 440 В. Продукт серии ARMAT от IEK обеспечивает надежную работу в условиях широкого диапазона температур и повышенной механической нагрузки.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный K 25А M06N-DC предназначен для защиты электрических цепей постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Также выполняет функции ручного отключения и секционирования цепей. Подходит для использования в системах с источниками постоянного тока: солнечными электростанциями, аккумуляторными батареями, промышленными преобразователями, зарядными станциями, тяговым оборудованием и распределительными щитами постоянного тока.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 440 В DC - максимальное напряжение цепи, которое может безопасно отключать выключатель
• Номинальная отключающая способность: 10 кА - способность гашения дуги при аварийном токе короткого замыкания
• Количество полюсов: 2 - защищает две стороны цепи постоянного тока (плюс и минус)
• Характеристика срабатывания: K - умеренно быстрое срабатывание, оптимально для цепей с высокими пусковыми токами (например, двигатели, импульсные источники питания)
• Сечение проводника: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; не защищен от воды и пыли
• Номинальное напряжение изоляции: 500 В - уровень изоляции между токоведущими частями и корпусом
• Рабочий температурный диапазон: -40…+70 C - работает в холодных помещениях и жарких условиях
• Механическая износостойкость: 20 000 циклов - количество операций включения/выключения без потери работоспособности
• Срок службы: 15 лет - расчетный срок эксплуатации при соблюдении условий
• Материал корпуса: пластик - самозагасающий, соответствует требованиям пожарной безопасности
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый)
• Подключение: винтовое - зажимы для проводов фиксируются болтами
• Степень загрязнения: 2 - рассчитан на использование в помещениях со средним уровнем запыления и влаги
• Цвет: белый - стандартный цвет для промышленных автоматических выключателей

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный K 25А M06N-DC устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - рекомендуется затягивать контакты усилием 0,8–1,0 Нм. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не применяйте многожильные провода без наконечников - они могут деформироваться при затяжке. Возможна дополнительная комплектация шинами PIN и FORK для параллельного подключения нескольких аппаратов. Убедитесь, что расстояние между соседними выключателями позволяет свободно открывать рычаг.

Безопасность и стандарты

Автоматический выключатель модульный 2-полюсный K 25А M06N-DC соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50345. Производится на предприятиях IEK с регулярным контролем качества. Конструкция имеет увеличенную прочность и улучшенную дугогасительную камеру, обеспечивающую безопасное гашение дуги даже при предельных значениях тока КЗ. Сертифицирован для работы в сетях постоянного тока до 440 В.

Преимущества

• Высокая скорость срабатывания - снижает риск повреждения оборудования при КЗ
• Увеличенная механическая долговечность - 20 000 циклов - подходит для часто используемых цепей
• Широкий диапазон рабочих температур - надежно работает в неотапливаемых помещениях и на улице внутри щитов
• Улучшенная дугогасительная камера - снижает вероятность возгорания при отключении больших токов
• Совместимость с другими аппаратами серии ARMAT - легко формируется однотипная система защиты

Ограничения применения

• Не предназначен для переменного тока (AC) - применение в сети 220/380 В вызывает отказ и опасность
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых местах без дополнительной защиты (щиты с классом IP54 и выше)
• Не рекомендован для цепей с очень высокими пусковыми токами (>5×Iн) - лучше выбрать характеристику D
• Не следует использовать в качестве единственного средства защиты в цепях с высокой емкостью - требуется дополнительная защита от скачков напряжения

Примеры использования

• Щиты солнечных электростанций - защита массива фотоэлементов от КЗ и перегрузки
• Аккумуляторные системы UPS и энергохранения - управление и отключение батарейных банков
• Промышленные преобразователи частоты с выходом постоянного тока
• Железнодорожные системы сигнализации и освещения на постоянном токе
• Электрооборудование для судов и мобильных платформ - где используется DC-сети 48 В, 110 В, 220 В

Практические советы

• Перед установкой проверьте соответствие напряжения цепи - 440 В максимум. Превышение недопустимо!
• Для многожильных проводов обязательно используйте наконечники - это гарантирует плотный контакт и предотвращает перегрев
• При сборке щита следите за шагом между аппаратами - 2 модуля = 35 мм. Не сдавливайте устройства друг к другу
• Проверяйте состояние контактов каждые 2 года - особенно в условиях вибрации или колебаний температуры
• Если нужна большая отключающая способность - выбирайте модели с характеристикой C или D, а не K
• Для удобства обслуживания можно совмещать этот выключатель с другими аппаратами серии ARMAT - одинаковый дизайн и крепление
