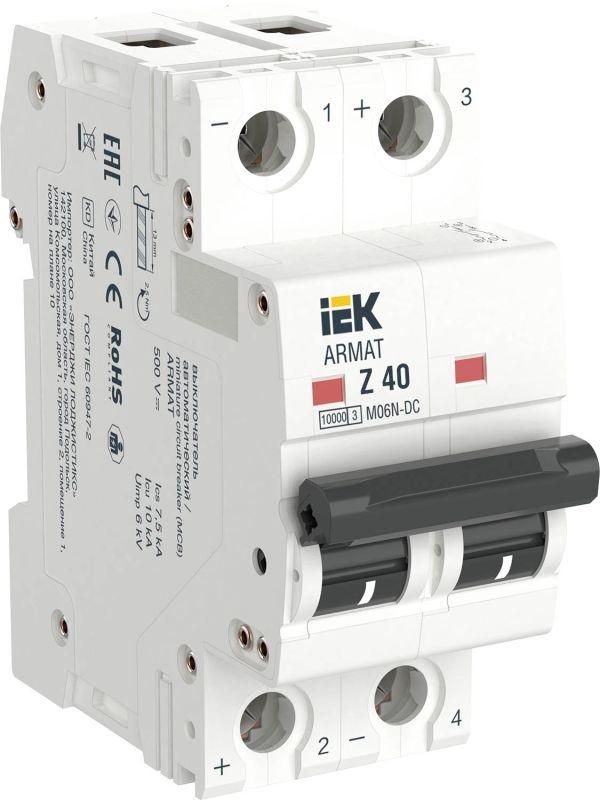

Выключатель автоматический модульный 2п Z 40А M06N-DC ARMAT IEK AR-M06N-2-Z040DC

Автоматический выключатель модульный 2-полюсный Z 40А серия M06N-DC от IEK предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат сочетает высокую надежность, устойчивость к экстремальным условиям и совместимость со стандартными DIN-рейками - идеально подходит для систем энергообеспечения на базе DC, таких как солнечные установки, системы зарядки EV и промышленные контроллеры.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный Z 40А серия M06N-DC используется для защиты цепей постоянного тока (DC) с номинальным напряжением до 440 В. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях, одновременно выполняя функции ручного отключения и секционирования участков сети. Применяется в системах с источниками постоянного тока: солнечных электростанциях, аккумуляторных батареях, промышленной автоматике, системах питания серверов, транспорте (электромобили, железнодорожные системы) и других DC-сетях до 1000 В.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 - управление двумя проводниками (плюс/минус) одновременно
• Номинальное напряжение: 440 В DC - предельное рабочее напряжение для постоянного тока
• Номинальная отключающая способность: 10 кА - способность безопасно прервать аварийный ток до 10 тысяч ампер
• Характеристика срабатывания: Z - чувствительная к малым перегрузкам, оптимальна для электронных нагрузок (например, преобразователи, LED-драйверы)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов; не защищен от воды и пыли
• Сечение проводника: 1–25 мм2 - подходят медные жилы любого стандарта, включая многожильные
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при импульсах до этого значения
• Рабочий температурный диапазон: -40…+70 C - работает в суровых условиях, включая холодные помещения и нагреваемые щитовые
• Механический ресурс: 20 000 циклов - долговечность переключений, соответствует требованиям промышленного оборудования
• Срок службы: 15 лет - расчетный срок при соблюдении условий эксплуатации
• Материал корпуса: термореактивный пластик - устойчив к ударным нагрузкам и возгоранию
• Способ монтажа: на DIN-рейку 35 мм - стандартная фиксация в распределительных щитах

Совместимость и монтаж

Автоматический выключатель модульный 2-полюсный Z 40А серия M06N-DC занимает два модуля (36 мм) на DIN-рейке. Подключение осуществляется через винтовые зажимы - достаточно затянуть проводники сечением 1–25 мм2. Для удобства сборки возможна комплектация шинами типа PIN и FORK - позволяющими организовать параллельные соединения без лишних перемычек. Монтаж требует отключения питания и соблюдения правил безопасности при работе с DC-цепями. Настоятельно рекомендуется использовать изолированные инструменты и проверить полярность перед подключением.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ и проходит регулярные испытания на заводе. Конструкция обеспечивает повышенную дугогашущую эффективность, снижающую риск возгорания при отключении больших токов. Класс защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешней среды - поэтому устройство следует устанавливать внутри закрытых щитов. Сертификация подтверждает соответствие нормам для промышленного и коммерческого использования.

Преимущества

• Усиленная конструкция корпуса - увеличенная механическая прочность против деформаций при плотном монтаже
• Высокая скорость срабатывания - быстрое отключение даже при слабых перегрузках благодаря характеристике Z
• Улучшенная дугогасительная камера - минимизирует эрозию контактов и продлевает срок службы
• Широкий диапазон температур - позволяет применять в неотапливаемых и открытых помещениях
• Поддержка шинного подключения - ускоряет сборку щита и снижает количество точек соединения

Ограничения применения

• Не переменному току (AC) - использование в сетях 220/380 В AC вызывает отказ и опасность
• IP20 не обеспечивает защиту от влаги - запрещено монтаж вне герметичных щитов или во влажных средах
• Запрещена работа при напряжении выше 440 В DC - превышение может привести к пробою изоляции
• Не рассчитан на частые включения/выключения свыше 20 000 циклов - после истечения ресурса требуется замена
• Характеристика Z менее эффективна при мощных двигателях - лучше выбирать C или D для индуктивных нагрузок

Примеры использования

• Щитовая система солнечной электростанции - защита массива фотоэлементов от перегрузок при изменении освещённости
• Зарядная станция электромобиля - отключение при скачках тока в выпрямителе
• Промышленный контроллер с питанием от UPS - обеспечение бесперебойного отключения при аварии
• Железнодорожные системы сигнализации - контроль цепей постоянного тока 110 В или 220 В DC
• Лабораторные стенды и испытательные устройства - точное управление и защита чувствительной электроники

Практические советы

• Выбирая между Z и B/C/D характеристиками - помните: Z подходит для электроники, а не для двигателей
• Проверьте посадочные габариты: 2 модуля = 36 мм - убедитесь, что есть место в щите
• Перед первым включением протестируйте срабатывание кнопкой TEST (если предусмотрено моделью)
• При использовании нескольких аппаратов одного типа - группируйте их рядом для удобства обслуживания
• Не используйте провода меньше 1 мм2 - они плохо фиксируются в винтовых зажимах
• Обращайте внимание на цвет: белый корпус легко заметить среди черных/серых аналогов - удобно для диагностики
• Для систем с высокой частотой переключений - планируйте замену каждые 5–7 лет, даже если ресурс ещё не исчерпан
