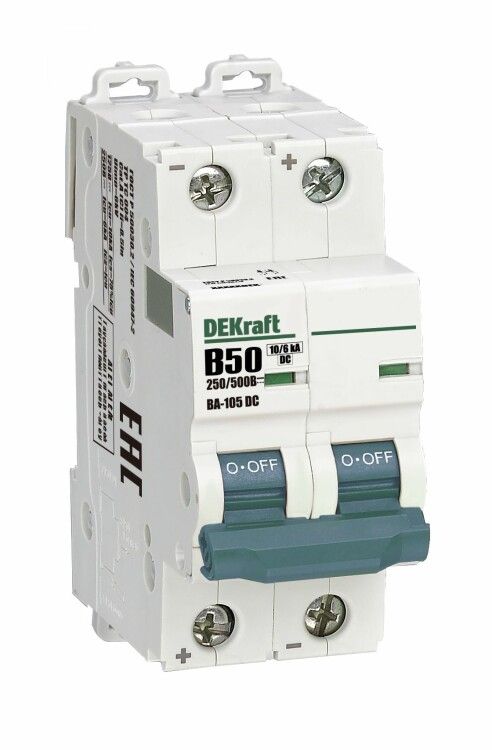

Выключатель автоматический двухполюсный ВА-105 2P B кривая 50A 500В DC | 13372DEK DEKraft APC

Автоматический выключатель ВА-105 DEKRAFT - двухполюсный аппарат для защиты цепей постоянного тока до 500 В и 50 А. Применяется в промышленном и бытовом оборудовании, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА-105 DEKRAFT предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Подходит для использования в системах автоматизации, управляемых приводах, солнечных электростанциях, аккумуляторных батареях, трамваях, метро, зарядных станциях и других устройствах с источниками постоянного тока.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2 (2P)
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (например, электроника, освещение, малые двигатели)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Ширина: 2 модуля (36 мм)
• Максимальное сечение кабеля: 35 мм2
• Способ монтажа: на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, но устройство предназначено исключительно для постоянного тока
• Соответствие стандарту: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DEKRAFT монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением до 35 мм2. Обязательно соблюдать полярность при подключении - хотя аппарат не требует строгой ориентации фазы и нуля, в цепях постоянного тока правильное подключение повышает долговечность контактов. Монтаж возможен в щитках с доступом для обслуживания - IP20 не обеспечивает защиту от попадания воды или пыли извне.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Отключающая способность проверена при тестировании на постоянном токе, что важно для безопасности в DC-системах, где дуга гасится сложнее, чем в AC. Индикатор состояния (окно на корпусе) позволяет визуально определить, включен ли аппарат или он отключился аварийно - даже если рукоятка находится в промежуточном положении.

Преимущества

• Специализирован для работы с постоянным током - не все автоматы подходят для 500 В DC
• Высокая отключающая способность (до 10 кА) снижает риск возгорания при КЗ
• Индикатор состояния улучшает диагностику и безопасность при обслуживании
• Работает в широком диапазоне температур - подходит для холодных помещений и открытых площадок
• Совместим со стандартной DIN-рейкой - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не предназначен для использования в цепях переменного тока - применение на 220/380 В AC приведёт к отказу
• IP20 не защищает от влаги и пыли - нельзя устанавливать во влажных помещениях без дополнительной защиты (корпуса IP54+)
• Максимальное напряжение 500 В DC - превышение недопустимо, даже кратковременно
• Не рекомендован для частых коммутаций (более 10–15 раз в день) - для таких задач нужны специальные контакторы

Примеры использования

• Защита солнечных панелей в мини-ЭС на базе 48 В DC
• Щитовая защита аккумуляторных батарей в UPS-системах
• Контроль питания двигателей постоянного тока на конвейере
• Распределительный щит электропоездов или троллейбусов
• Цепи управления в промышленных роботах с питанием от преобразователей

Практические советы

• Выбирая ВА-105 DEKRAFT, убедитесь, что ваша система действительно использует постоянный ток - не путайте с переменным
• При подключении кабелей сечением более 25 мм2 используйте наконечники - так надёжнее и удобнее затягивать зажимы
• Не устанавливайте рядом с источниками тепла - высокая температура окружающей среды снижает реальную рабочую нагрузку автомата
• Проверьте соответствие номинального тока нагрузки: 50 А - это предельное значение, лучше выбирать с запасом 10–20%
• Для систем с высокими импульсными токами (например, при запуске мощных двигателей) рассмотрите возможность перехода на характеристику C - В-характеристика может давать ложные срабатывания
