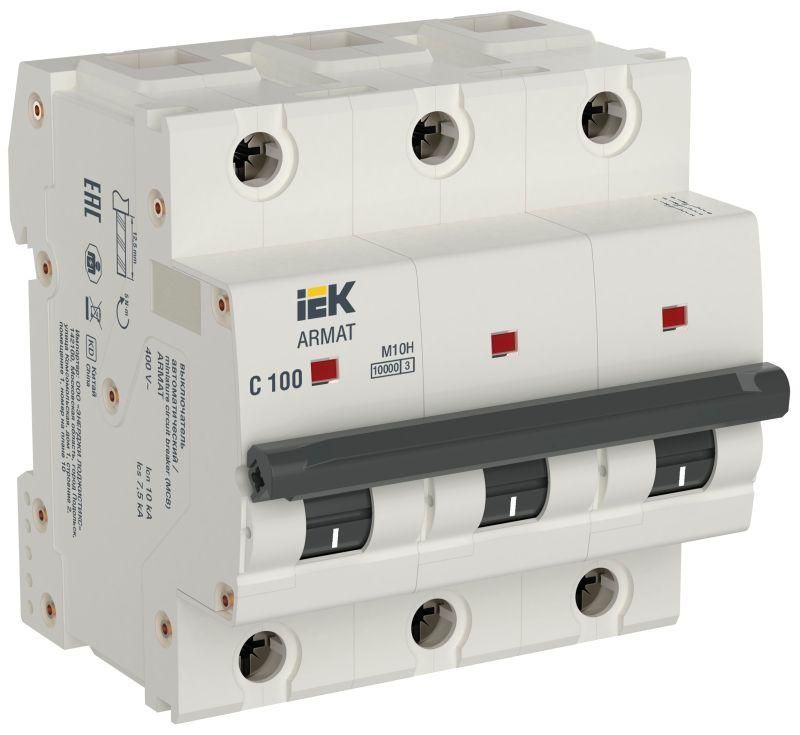

Автоматический выключатель трехполюсный M10H 3P C 100А ARMAT | AR-M10H-3-C100 IEK

Автоматический выключатель модульный трехполюсный M10H 3P C 100А от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство серии ARMAT рассчитано на работу в промышленных и коммерческих системах с переменным током, обеспечивает надежное отключение при высоких токах КЗ и легко устанавливается на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный M10H 3P C 100А используется для защиты силовых цепей с номинальным током до 100 А. Подходит для защиты оборудования, требующего высокой надежности: промышленные станки, конвейеры, системы вентиляции, большие насосы, распределительные щиты. Характеристика «C» позволяет использовать его там, где возможны кратковременные пусковые токи - например, при запуске двигателей или трансформаторов.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (AC)
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: C - срабатывает при токах 5–10 кратных номинальному
• Частота: 50 Гц
• Ширина: 3 модуля (54 мм)
• Сечение подключаемых проводов: 1 – 35 мм2
• Номинальный момент затяжки клемм: 5 Нм
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Рабочий температурный диапазон: от -40 C до +70 C
• Номинальное импульсное напряжение: 6 кВ
• Степень загрязнения: 2 - допустимо присутствие небольшого количества пыли и конденсата

Совместимость и монтаж

Автоматический выключатель M10H 3P C 100А монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля занимает место в щите аналогично другим модульным аппаратам. Для подключения используются клеммы, рассчитанные на провода сечением от 1 до 35 мм2. Максимальное сечение - до 50 мм2 - возможно благодаря увеличенной присоединительной способности, что удобно при использовании многожильных кабелей. Клеммы имеют четкую маркировку и обеспечивают плотный контакт при затяжке моментом 5 Нм - важно соблюдать этот параметр, чтобы избежать перегрева.

Устройство поддерживает установку до четырех дополнительных модулей серии AUX - сигнализирующих контактов, расцепителей минимального напряжения, автопереключателей. Это позволяет интегрировать его в системы управления и контроля.

Безопасность и стандарты

Автоматический выключатель M10H 3P C 100А соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Обеспечен двойной разрыв контактной системы - каждая фаза размыкается в двух точках, повышая безопасность при отключении. Дугогасительная система состоит из двух камер с 24 деионными пластинами, что значительно снижает энергию дуги и предотвращает повреждение внутренних компонентов.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение даже при слабом нажатии рычага - важное преимущество при аварийных ситуациях.
• Дугогасительная система с медной ферромагнитной скобой и коконом повышает долговечность и надежность гашения дуги.
• Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние аппарата без вскрытия шита.
• Усиленный корпус выдерживает механические нагрузки и удары, характерные для промышленной среды.
• Напайки на подвижных и неподвижных контактах снижают переходное сопротивление и исключают нагрев в зонах соединения.
• Дополнительный изоляционный кожух защищает от случайного прикосновения к токоведущим частям при открытой крышке.

Ограничения применения

Не применяется в условиях повышенной влажности, пылевых или агрессивных средах - степень защиты IP20 не обеспечивает герметичность. Не рекомендован для установки вне помещений без дополнительной защиты. Также не подходит для цепей постоянного тока - работает только с переменным током 50 Гц. Превышение номинального тока более чем на 10 % в течение длительного времени может привести к преждевременному выходу из строя.

Примеры использования

• Защита главного входа в промышленный щит с мощностью до 60 кВт (при 400 В).
• Отключение питания крупного станка с асинхронным двигателем 75 кВт.
• Щитовая защита конвейерной линии с несколькими двигателями, имеющими пусковые токи.
• Распределительный щит торгового центра с групповой защитой освещения и силовых розеток.

Практические советы

• При подборе автомата убедитесь, что расчетный ток нагрузки не превышает 80 % от номинала (не более 80 А) - это продлит срок службы.
• При подключении проводов используйте наконечники (например, НШВИ) для многожильных кабелей - это повысит надежность контакта.
• Проверьте соответствие сечения провода и клеммы: максимальное сечение - 35 мм2, хотя есть возможность подключения до 50 мм2 - проверьте документацию производителя на конкретную партию.
• При установке нескольких автоматов рядом - оставляйте зазор между ними минимум 10 мм для лучшей теплоотдачи.
• Для удаленного управления или сигнализации используйте дополнительные модули AUX - они легко крепятся сверху и не требуют переделки щита.
• При диагностике - ориентируйтесь на индикатор положения: если он в середине, автомат находится в состоянии «трип» - необходимо сбросить его вручную.
