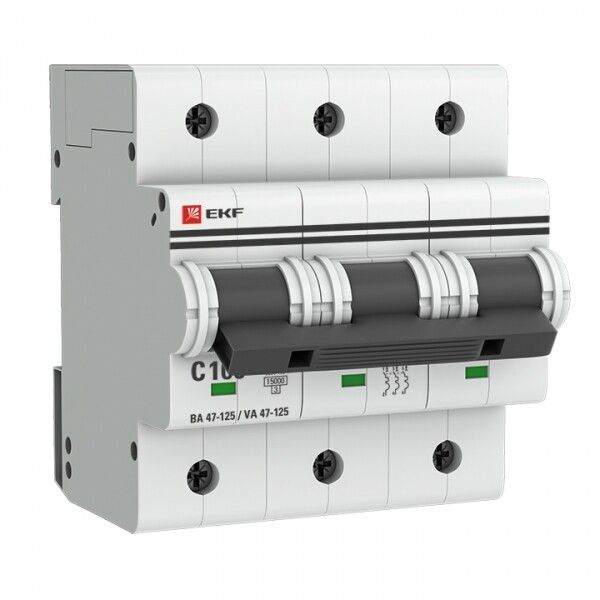

Выключатель автоматический трехполюсный ВА 47-125 100А C 15кА PROxima | mcb47125-3-100C EKF

Автоматический выключатель ВА 47-125 — трёхполюсный модульный аппарат с номинальным током 100 А и отключающей способностью 15 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Произведён бренда EKF в серии PROxima, подходит для установки на DIN-рейку в щитах бытовых и промышленных объектов.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает электрические сети от сверхтоков: перегрузок (длительных превышений тока) и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты силовых цепей двигателей, нагревательных элементов, освещения и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, насосы, компрессоры)
• Номинальная отключающая способность: 15 кА — способен безопасно отключить аварийный ток до 15 тысяч ампер
• Номинальное напряжение: 230/400 В переменного тока (AC)
• Номинальное напряжение изоляции: 660 В — допустимый уровень изоляции между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Ширина по модулям: 4,5 модуля (81 мм)
• Сечение подключаемых проводов: 1–25 мм² — совместим с медными проводниками указанного сечения
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –10 °C до +50 °C
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ
• Частота: 50 Гц
• Потери мощности: 6,2 Вт — энергопотребление при работе
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Глубина монтажа: 44 мм — требует минимального свободного пространства в щите
• Климатическое исполнение: УХЛ4 — рассчитан на работу в условиях повышенной влажности и колебаний температур
• Норматив: соответствует ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА 47-125 устанавливается на стандартную DIN-рейку типа 35 мм. Монтаж выполняется фиксацией защёлки на рейке — без инструментов. Подключение проводов осуществляется винтовыми зажимами. Обязательно соблюдать рекомендованное сечение 1–25 мм²: меньшие провода могут плохо зажиматься, большие — не войдут. Для правильной работы требуется достаточное пространство вокруг аппарата: глубина монтажа 44 мм, ширина 81 мм. Не устанавливайте рядом с источниками тепла выше 50 °C.

Безопасность и стандарты

Выключатель выполнен в соответствии с требованиями ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006. Имеет класс токоограничения 3 — обеспечивает быстрое гашение дуги и снижает риск повреждения оборудования при КЗ. Двойной разрыв контактов и две дугогасительные камеры обеспечивают надёжное гашение дуги даже при максимальных токах. Серебросодержащая контактная группа увеличивает долговечность и снижает нагрев. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешней среды — не применяйте во влажных помещениях без дополнительной защиты.

Преимущества

• Высокая отключающая способность (15 кА) позволяет использовать вместо более крупных силовых автоматов в сложных сетях
• Комбинированный расцепитель (электромагнитный + тепловой) обеспечивает точную защиту как от КЗ, так и от длительных перегрузок
• Серебросодержащие контакты снижают нагрев и продлевают срок службы
• Класс токоограничения 3 минимизирует термические и механические воздействия на оборудование при аварии
• Гарантия 84 месяца — подтверждает надёжность производства

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от пыли, влаги и агрессивной среды
• Не работает при температурах ниже –10 °C и выше +50 °C — возможны сбои в срабатывании
• Не подходит для цепей постоянного тока — только переменный ток 50 Гц
• Не следует применять в местах с уровнем загрязнения выше 2 — наличие пыли, масла, конденсата может вызвать пробои
• Не является устройством дифференциальной защиты — для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита главного входа в квартиру или дом с мощной нагрузкой (кондиционеры, электрокотлы, плиты)
• Щитовая на производстве: питание группы станков, насосов, вентиляторов
• Распределительный щит торгового центра или складского комплекса
• Цепи питания с высокими пусковыми токами — например, асинхронные двигатели 380 В

Практические советы

• Перед установкой проверьте соответствие сечения кабеля: используйте провода 1–25 мм², лучше — одножильные медные
• Не затягивайте зажимы слишком сильно — можно повредить изоляцию или сам зажим
• При проектировании учтите, что один выключатель занимает 4,5 модуля — планируйте место в щите заранее
• Для защиты от утечек тока обязательно сочетайте с УЗО — ВА 47-125 не реагирует на токи утечки
• Проверяйте температуру в щите: если она часто превышает 40 °C, рассмотрите принудительное охлаждение
• При замене старого автомата — убедитесь, что новый имеет ту же характеристику (C) и ток (100 А), чтобы не нарушить координацию защиты
