Выключатель автоматический ВА47-100 трехполюсной 100А 10кА характеристика С - SQ0207-0077 TDM

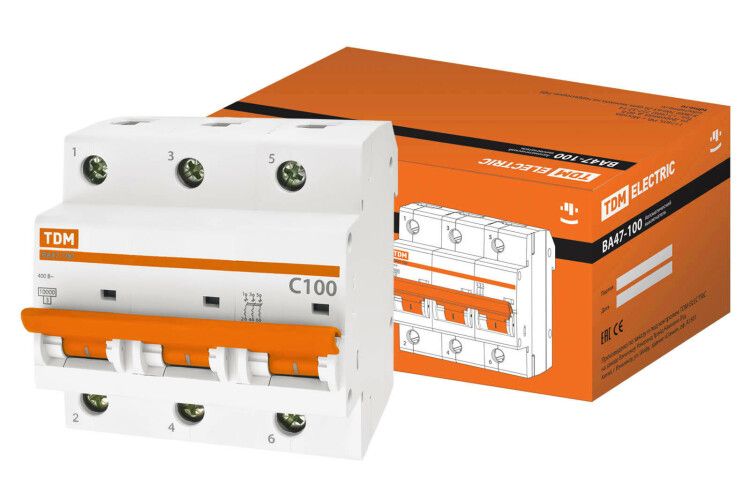

Автоматический выключатель ВА47-100 от TDM ELECTRIC - трёхполюсное устройство на 100 А с характеристикой C и отключающей способностью 10 кА, предназначенное для защиты цепей от перегрузок и коротких замыканий в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

ВА47-100 используется для защиты электрических цепей в распределительных щитах. Подходит для вводных групп, группового освещения, силовых линий оборудования с высокими пусковыми токами - таких как двигатели, насосы, компрессоры. Применяется как в бытовых, так и в промышленных электроустановках. Устройство обеспечивает надёжную защиту при возникновении сверхтоков, предотвращая повреждение проводки и оборудования.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В переменного тока
• Количество полюсов: 3 (все три защищаются)
• Отключающая способность: 10 кА (по стандартам IEC 60947-2 и IEC 60898)
• Характеристика срабатывания: C - подходит для нагрузок с умеренными пусковыми токами (например, двигатели, светильники с ЭПРА)
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на сеть
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды; предназначено для внутренней установки
• Рабочая температура: от –40 C до +50 C
• Ширина: 4,5 модуля (135 мм по стандарту DIN)
• Глубина установки: 75 мм
• Сечение провода: 35 мм2 (только одножильный жёсткий провод)
• Категория перенапряжения: 0 - не предназначено для защиты от скачков напряжения
• Номинальное напряжение изоляции: 0 В - указание на то, что изоляция рассчитана на рабочее напряжение 400 В, но не имеет специальной повышенной изоляционной классификации
• Частота: 50 Гц (указано некорректно как 50 МГц - вероятно опечатка в данных; реальная частота - 50 Гц)

Совместимость и монтаж

ВА47-100 монтируется на DIN-рейку шириной 35 мм. Защёлка с фиксацией позволяет легко закрепить и снять аппарат без инструментов. Устройство совместимо со всеми стандартными щитами, где предусмотрена DIN-рейка. Подходит для скрытого монтажа (заподлицо) - корпус спроектирован так, чтобы плотно входить в нишу стеновой коробки. Клеммы рассчитаны исключительно на одножильные жёсткие провода сечением 35 мм2 - многожильные провода требуют обжима наконечника. Нельзя использовать провода меньшего сечения - они не будут надёжно зажаты.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и IEC 60898. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Отключающая способность 10 кА гарантирует безопасное отключение даже при серьёзном коротком замыкании. Класс токоограничения 3 обеспечивает минимальное воздействие энергии на сеть во время аварии. Устройство не предназначено для работы в условиях повышенной влажности или запылённости - IP20 не защищает от внешних факторов.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при значительных токах КЗ
• Фиксируемая защёлка на DIN-рейку - ускоряет установку и обслуживание
• Устойчивый к нагреву пластиковый корпус - продлевает срок службы
• Совместимость с системами скрытого монтажа - удобен для встраивания в стены
• Характеристика C - идеально балансирует между чувствительностью и отказом от ложных срабатываний при пуске двигателей

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна
• Не предназначен для защиты от перенапряжений - требуется дополнительная защита (арестеры, стабилизаторы)
• Подключаются только одножильные жёсткие провода сечением 35 мм2 - многожильные провода без наконечников не допускаются
• Не рекомендован для цепей с постоянным током - только переменный ток 50 Гц
• Изоляция не рассчитана на повышенные импульсы - не используйте в сетях с частыми скачками напряжения

Примеры использования

• Главный ввод в квартире или доме с мощной техникой (электрокотёл, кондиционер, электроплита)
• Щитовая на производстве для питания группы станков с асинхронными двигателями
• Распределительный щит торгового центра - защита осветительных и силовых линий
• Энергоустановки с высокими пусковыми токами: насосные станции, воздушные компрессоры

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 35 мм2 - и тип провода (только жёсткий одножильный)
• При использовании в скрытой установке убедитесь, что глубина коробки ≥75 мм
• Не перегружайте автомат - максимальный ток 100 А. Для больших нагрузок выбирайте более мощные модели
• Если в сети есть частые пуски двигателей, характеристика C - правильный выбор; для слаботочных цепей лучше подойдут B-характеристики
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях высоких температур или вибраций
• ВА47-100 от TDM ELECTRIC - сертифицированное решение, но всегда соблюдайте нормы ПУЭ при проектировании и монтаже
