Выключатель автоматический трехполюсный ВА 47-125 100А D 15кА PROxima | mcb47125-3-100D EKF

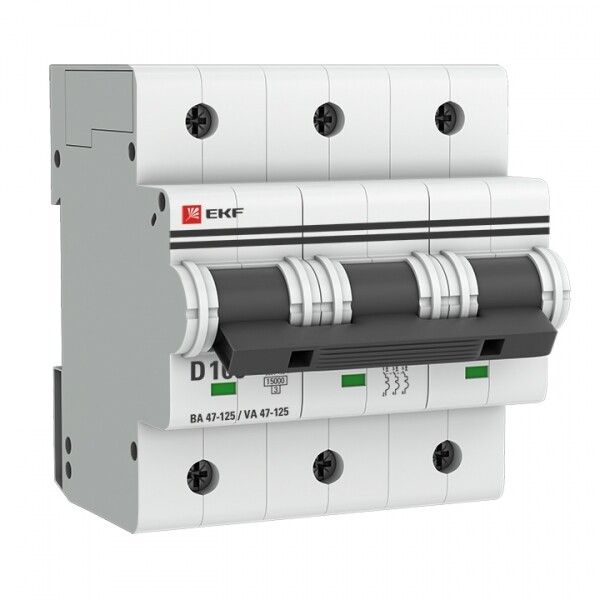

Автоматический выключатель ВА 47-125 — трёхполюсный модульный аппарат с номинальным током 100 А и характеристикой срабатывания D, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Произведён бренда EKF, артикул mcb47125-3-100d, подходит для установки на DIN-рейку в бытовых и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает электрические сети от сверхтоков — как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для питания оборудования с высокими пусковыми токами: насосов, компрессоров, конвейеров, сварочных аппаратов. Благодаря отключающей способности 15 кА может заменить более крупные силовые автоматы в системах с ограниченным местом.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В переменного тока (AC) — рабочее напряжение сети
• Номинальное напряжение изоляции: 660 В — максимальное напряжение, которое изолирующие части выдерживают без пробоя
• Номинальная отключающая способность: 15 кА — максимальный ток КЗ, который выключатель может безопасно отключить
• Характеристика срабатывания: D — срабатывает при токе 10–20 крат от номинала; идеально для нагрузок с высокими пусковыми токами
• Количество полюсов: 3 — защищает три фазы одновременно
• Класс токоограничения: 3 — минимальное время отключения при КЗ, снижает энергию, проходящую через цепь
• Поперечное сечение провода: 1–25 мм² — допустимый диапазон сечений для подключения
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и твёрдым предметам >12 мм, без защиты от воды
• Рабочая температура: –10…+50 °C — можно устанавливать в неотапливаемых помещениях, но не на улице
• Модульная ширина: 4,5 модуля — занимает 81 мм по стандарту DIN (1 модуль = 17,5 мм)
• Потери мощности: 6,2 Вт — энергия, рассеиваемая в виде тепла при работе
• Частота: 50 Гц — для сетей с промышленной частотой
• Норматив: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006)
• Климатическое исполнение: УХЛ4 — для эксплуатации в условиях умеренного и холодного климата с повышенной влажностью

Совместимость и монтаж

Выключатель ВА 47-125 монтируется на стандартную DIN-рейку типа TS35. Ширина 4,5 модуля требует соответствующего места в щите. Подключение осуществляется к верхним и нижним клеммам — вход и выход не зависят от направления монтажа. Максимальное сечение провода — 25 мм², минимум — 1 мм². Для медных проводов рекомендуется использовать наконечники. Нельзя подключать алюминиевые провода без переходных соединителей. Глубина монтажа — 44 мм, что позволяет устанавливать его даже в узких щитках.

Безопасность и стандарты

Автоматический выключатель ВА 47-125 соответствует требованиям ГОСТ Р 50345-1-2010 и международному стандарту IEC 60898-2. Обеспечен двойной разрыв контактов и две дугогасительные камеры — это повышает надёжность гашения дуги при отключении больших токов. Серебросодержащая контактная группа снижает нагрев и увеличивает долговечность. Категория перенапряжения 3 указывает на устойчивость к импульсным перенапряжениям, характерным для промышленных сетей. Номинальное импульсное выдерживаемое напряжение — 4 кВ, что соответствует классу защиты от скачков напряжения.

Преимущества

• Высокая отключающая способность (15 кА) — позволяет применять вместо дороже стоящих силовых автоматов
• Характеристика D — оптимальна для двигателей и другого оборудования с большими пусковыми токами
• Класс токоограничения 3 — минимизирует повреждение кабеля и оборудования при КЗ
• Серебросодержащие контакты — обеспечивают стабильную работу и долгий срок службы
• Широкий диапазон сечений проводов (1–25 мм²) — универсальность подключения
• Гарантия 84 месяца — один из самых длинных сроков среди аналогичных устройств

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли
• Не работает при температуре ниже –10 °C и выше +50 °C — требуется контроль микроклимата в щите
• Не подходит для постоянной работы при токе выше 100 А — возможен преждевременный износ
• Не применяется в цепях постоянного тока (DC) — только для переменного тока 50 Гц
• Не имеет функции дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита промышленного конвейера с частотным преобразователем
• Распределительный щит торгового центра — питание освещения и розеток
• Подключение сварочного аппарата в мастерской
• Фазовый автомат в распределительном щите многоквартирного дома

Практические советы

• Выбирая автомат ВА 47-125, проверьте соответствие сечения кабеля — не используйте провода меньше 1 мм² и больше 25 мм²
• При монтаже в плотном щите учтите ширину 81 мм — другие устройства должны располагаться с запасом
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО
• Не устанавливайте в сырых или пыльных местах — IP20 не обеспечивает защиту от внешней среды
• Проверяйте температуру внутри щита — при длительной работе при +45 °C и выше возможны ложные срабатывания
• При замене старого автомата — совпадают ли типы клемм и глубина монтажа? ВА 47-125 легко заменяет аналоги других брендов с такой же формой и размером
