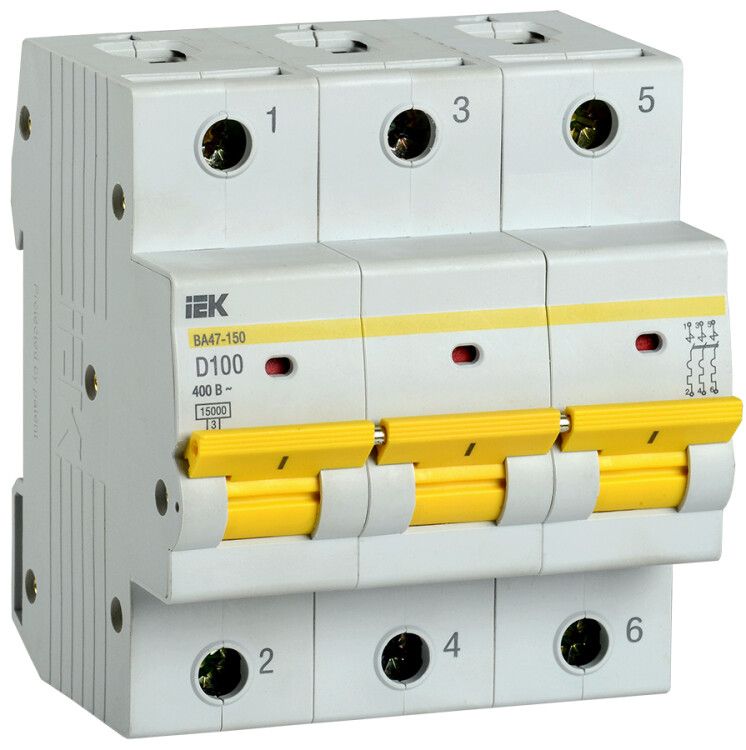

Выключатель автоматический трехполюсный ВА47-150 100А D 15кА KARAT | MVA50-3-100-D IEK

Автоматический выключатель ВА47-150 - трёхполюсный модульный аппарат с номинальным током 100 А и характеристикой срабатывания D, предназначен для защиты силовых цепей от перегрузок и коротких замыканий. Бренд IEK, артикул mva50-3-100-d, подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель ВА47-150 защищает распределительные и групповые цепи переменного тока от сверхтоков, возникающих при коротком замыкании или длительной перегрузке. Применяется в качестве основного аппарата защиты вводно-распределительных устройств (ВРУ) и этажных щитов. Подходит для объектов с высокими пусковыми токами - например, где используются двигатели, компрессоры, насосы, сварочные аппараты и мощные конвейеры.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC);
• Количество полюсов: 3 - защита всех фаз трёхфазной системы;
• Номинальная отключающая способность: 15 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Характеристика срабатывания: D - задержка срабатывания при кратковременных пусковых токах до 10–20 крат от номинала; идеальна для оборудования с высоким пусковым током;
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды - требует установки внутри закрытого щита;
• Ширина: 4,5 модуля (90 мм) - занимает 4,5 стандартных модулей на DIN-рейке;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Способ монтажа: на DIN-рейку типа TS35/7,5 или TS35/15.

Совместимость и монтаж

Автоматический выключатель ВА47-150 устанавливается на стандартную DIN-рейку в распределительных щитах. Для правильного монтажа требуется свободное место минимум 90 мм по ширине. Кабельные входы рассчитаны на медные жилы сечением от 16 до 70 мм2. Убедитесь, что зажимы плотно затянуты моментом 1,8 Нм - недостаточно затянутые контакты вызывают нагрев. Выключатель совместим со всеми изделиями серии KARAT от IEK, включая УЗО, дифавтоматы и другие модульные автоматы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 (аналог IEC 60898-1) для автоматических выключателей для защиты бытовых и аналогичных установок. Сертифицирован для работы в условиях температур от -25C до +40C. Отключение происходит за счет теплового и электромагнитного расцепителей - обеспечивает двойную защиту от перегрузок и коротких замыканий.

Преимущества

• Высокая предельная отключающая способность (15 кА) - надёжно работает даже при серьёзных аварийных режимах;
• Характеристика D позволяет избежать ложных срабатываний при запуске двигателей и другого оборудования с высоким пусковым током;
• Конструкция с пластиковым корпусом и металлическими контактами обеспечивает долговечность и устойчивость к механическим воздействиям;
• Яркая визуальная индикация положения (ON/OFF) - легко определить состояние автомата без тестера;
• Поддерживается серия KARAT - возможность сборки унифицированного щита с другими элементами IEK.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP40 исключает использование на открытом воздухе или в сырых помещениях;
• Не подходит для защиты цепей с частыми импульсными нагрузками выше 20×I_n, например, некоторых инверторов или ЧРП - возможны отказы;
• Не рекомендуется для однофазных цепей менее 16 А - лучше использовать меньшие номиналы (например, 16–32 А) для точечной защиты;
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат или УЗО.

Примеры использования

• Главный ввод в промышленном цехе - защита трёхфазной линии питания станков;
• Щит на этаже офисного здания - защита группы розеток и освещения с мощными кондиционерами;
• Распределительный щит гаражного кооператива - защита линии для зарядки электромобилей и сварочных аппаратов;
• ВРУ многоквартирного дома - вводной автомат перед групповыми автоматами меньшего номинала.

Практические советы

• Выбирая автомат ВА47-150, проверьте, чтобы сечение кабеля соответствовало заявленному (не меньше 16 мм2, максимум 70 мм2);
• Перед первым включением убедитесь, что все нагрузки отключены - это снижает риск пробоя при старте;
• Не используйте этот автомат вместо УЗО - если есть опасность поражения током, обязательно добавьте дифавтомат или пару УЗО+автомат;
• При установке в щите с большим количеством аппаратов - оставляйте воздушный зазор между ВА47-150 и соседними устройствами для лучшего теплоотвода;
• Проверяйте срок годности - хотя гарантийный срок 15 лет, при частых срабатываниях или повышенной температуре реальный срок может сокращаться.
