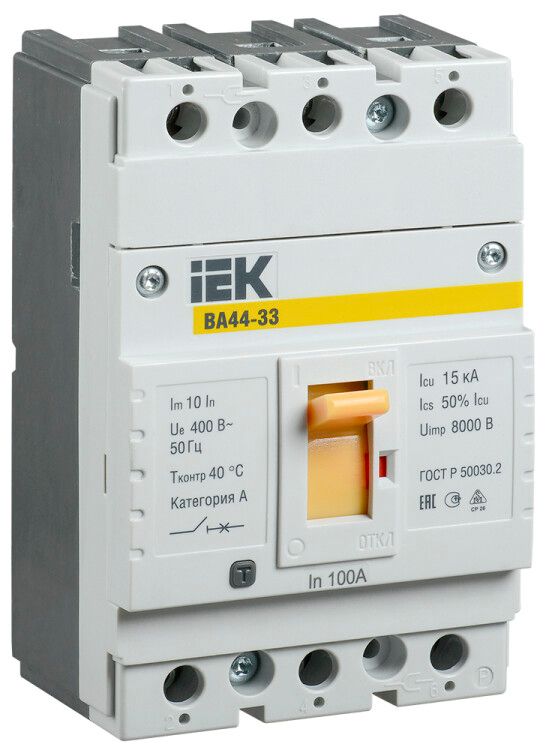

Автоматический выключатель ВА44 33 3Р 100А 15кА - SVA4410-3-0100 IEK

Автоматический выключатель ВА44 33 от IEK - трёхполюсное устройство на 100 А с отключающей способностью 15 кА, предназначенное для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Подходит для установки в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель ВА44 33 защищает электрические сети от аварийных ситуаций: перегрузок, коротких замыканий и внезапного падения напряжения ниже допустимого уровня. Также используется для ручного включения и отключения нагрузки. Применяется в распределительных щитах объектов с напряжением до 400 В - производственные линии, насосные станции, системы вентиляции, конвейеры, комплексы освещения и другие устройства с высокой мощностью.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальная отключающая способность: 15 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать.
• Номинальное напряжение: 400 В - работает в сетях переменного тока с напряжением до 400 В между фазами.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: электромагнитный - обеспечивает быстрое отключение при КЗ, без задержки.
• Защита по минимальному напряжению: да - автоматически отключается при падении напряжения ниже порогового значения, предотвращая повреждение оборудования.
• Защита от замыканий на землю: да - реагирует на утечку тока в землю, что важно для безопасности персонала.
• Степень защиты IP30 - защищён от доступа к опасным частям пальцами и инструментами, но не герметичен; не предназначен для работы во влажной среде или на улице.
• Метод подключения: винтовые зажимы - надёжное соединение с медными жилами сечением до 95 мм2.
• Способ монтажа: на DIN-рейку - совместим со стандартными монтажными профилями шириной 35 мм.
• Управление: рычажковый переключатель - наглядное положение «Вкл/Выкл».
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.

Совместимость и монтаж

Автоматический выключатель ВА44 33 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы - необходимо затянуть клеммы усилием, соответствующим рекомендациям производителя (не переусердствовать!). Устройство не требует специальных адаптеров или креплений. Совместим с другими аппаратами серии ВА44, что позволяет легко формировать модульные щиты. Обязательно проверьте соответствие сечения кабеля: для 100 А оптимально использовать медные жилы 25–95 мм2.

Безопасность и стандарты

Автоматический выключатель ВА44 33 соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие европейским стандартам IEC 60947-2. Наличие защиты от замыканий на землю и минимального напряжения повышает уровень безопасности при работе с оборудованием. Однако из-за степени защиты IP30 устройство нельзя устанавливать в помещениях с повышенной влажностью, на улице или в местах возможного попадания воды и пыли.

Преимущества

• Высокая отключающая способность (15 кА) - подходит для сетей с большой потенциальной энергией КЗ.
• Встроенная защита от просадки напряжения - предотвращает самозапуск оборудования после восстановления питания.
• Надёжная механическая конструкция - рассчитана на 15 лет эксплуатации без ремонта.
• Простое управление - рычаг четко показывает состояние аппарата.
• Поддержка защиты от замыканий на землю - важна для объектов с чувствительным оборудованием или где есть риск поражения током.

Ограничения применения

• Не применяется в условиях с высокой запылённостью, влагой или температурой выше +40 C - степень защиты IP30 не обеспечивает герметичность.
• Не подходит для систем с частыми включениями/выключениями более 10 раз в день - механизм имеет ограниченную механическую долговечность.
• Не содержит вспомогательных контактов - невозможно удалённо контролировать состояние аппарата без внешних решений.
• Только ручное управление - нет возможности дистанционного включения через сигнал.

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха.
• Защита группы двигателей на конвейере с суммарной мощностью около 40 кВт.
• Щитовая защита насосной станции водоснабжения с трёхфазным питанием.
• Линия питания крупного HVAC-оборудования в торговом центре.

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля соответствовало номинальному току 100 А - используйте минимум 25 мм2 меди.
• Обязательно закрепите выключатель на DIN-рейке плотно - слабое крепление вызывает перегрев и искрение.
• Не устанавливайте ВА44 33 рядом с источниками тепла или влажности - даже при наличии защиты от перегрузок, IP30 не спасёт от конденсата.
• Проверяйте работу защиты от минимального напряжения тестированием - отключите питание на несколько секунд и убедитесь, что выключатель остаётся в положении «Выкл».
• При сборке щита учитывайте свободное место вокруг аппарата - требуется вентиляция для теплоотвода.
