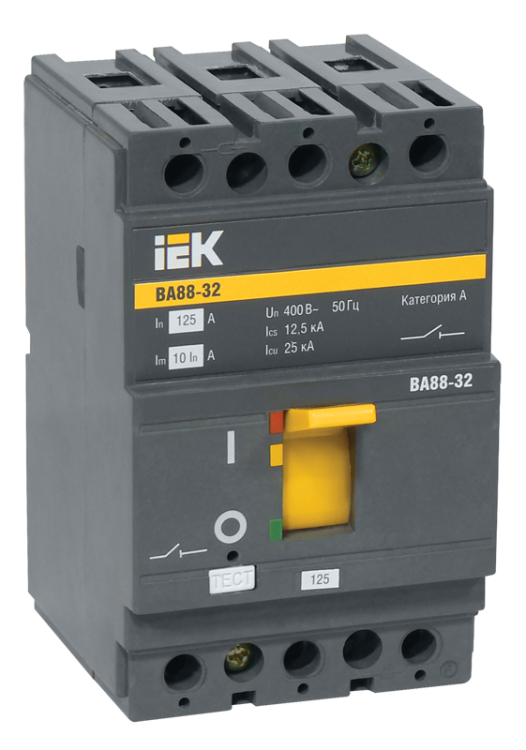

Выключатель автоматический 3п 125А 25кА ВА 88-32 KARAT IEK SVA10-3-0125 SVA10-3-0125;SVA10-3-0125-R SVA10-3-0125-R

Автоматический выключатель 3-полюсный 125А 25кА ВА88-32-R - это надёжное коммутационное устройство от IEK, предназначенное для защиты электрических цепей от перегрузок, коротких замыканий и проседаний напряжения. Выключатель ВА88-32-R совмещает функции защиты и управления, подходит для установки на DIN-рейку в щитах промышленного оборудования и систем автоматизации.

Назначение и область применения

Автоматический выключатель ВА88-32-R используется для защиты трёхфазных сетей переменного тока с номинальным напряжением до 400 В. Он обеспечивает безопасную работу оборудования за счёт быстрого отключения при аварийных ситуациях: перегрузке, коротком замыкании или падении напряжения ниже допустимого уровня. Устройство применяется в промышленных щитах, на станциях управления, в системах конвейеров, насосных группах, компрессорах и других мощных нагрузках, где требуется надёжная защита и возможность ручного включения/выключения.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC);
• Номинальная отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до 25 тысяч ампер;
• Тип расцепителя: электромагнитный и тепловой - сочетание быстрого реагирования на КЗ и задержанного срабатывания при перегрузке;
• Уставка срабатывания магнитного расцепителя: 10 In - отключение происходит при токе, равном 10 × 125 А = 1250 А;
• Диапазон регулировки расцепителя КЗ: 1250 А - жестко установленная уставка, не подлежит изменению;
• Защита по минимальному напряжению: да - выключатель отключается при падении напряжения ниже порогового значения, предотвращая запуск оборудования при нестабильном питании;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытого шкафа;
• Климатическое исполнение: УХЛ3 - умеренные и холодные климатические зоны с возможностью работы при температуре от –40 C до +50 C;
• Монтаж на DIN-рейку: да - легко крепится на стандартную рейку шириной 35 мм;
• Вид привода: ручной - управление осуществляется рычагом, без удалённого управления;
• Моторный привод: да - позволяет подключить внешний электропривод для дистанционного включения/отключения (не входит в комплект);
• Конструктивное исполнение: встроено в тычное исполнение - контактная система выполнена так, что возможно подключение через втычные соединители (например, в модульных щитах);
• Тип изделия: выключатель автоматический в литом корпусе - прочная изоляция, высокая механическая стойкость;
• Количество вспомогательных контактов: 0 - нет сигналов состояния (вкл./откл.) - для контроля потребуется внешнее оборудование;
• Способ монтажа: монтажная плата - подразумевает установку на плату или в специализированные блоки, однако основной способ - DIN-рейка, указанная выше, является доминирующим.

Совместимость и монтаж

Автоматический выключатель ВА88-32-R совместим со всеми типами DIN-реек по стандарту EN 60715. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Моторный привод можно подключить дополнительно - он устанавливается сверху устройства и требует наличия 220–240 В AC для питания. Подключение силовых проводов выполняется к верхним и нижним клеммам - важно соблюдать полярность фаз. Наличие втычного исполнения позволяет использовать его в сборочных модулях с заранее подготовленными разъёмами, что ускоряет сервисное обслуживание. Обязательно проверьте посадочные габариты перед заказом - хотя форм-фактор стандартизирован, различаются модели с другими уставками.

Безопасность и стандарты

Автоматический выключатель ВА88-32-R соответствует требованиям ГОСТ Р 50030.2, которые гармонизированы с международным стандартом IEC 60947-2. Это гарантирует соответствие безопасности, надёжности и методикам испытаний. Применение устройства в соответствии с инструкцией исключает риск возгорания, пробоя изоляции и неконтролируемого включения после аварии благодаря защите по минимальному напряжению. IP20 не предусматривает защиту от воды - использование вне закрытых щитов запрещено.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для объектов с большими токами КЗ, таких как заводские сети;
• Функция защиты от недопустимого снижения напряжения - предотвращает самозапуск механизмов после восстановления энергоснабжения;
• Широкий диапазон рабочих температур (−40…+50 C) - надёжно работает в неотапливаемых помещениях, на открытых площадках в зимних условиях;
• Поддержка моторного привода - позволяет реализовать дистанционное управление без изменения базовой конструкции;
• Жёсткая уставка магнитного расцепителя (10 In) - исключает случайную настройку, важна для промышленных применений с одинаковыми нагрузками;
• Литой корпус - повышенная ударопрочность и долговечность даже при частых операциях включения/отключения.

Ограничения применения

• Не предназначен для постоянного использования в условиях повышенной влажности, пыли или воздействия химических веществ - степень защиты IP20 не обеспечивает герметичность;
• Отсутствие вспомогательных контактов - нельзя напрямую сигнализировать состояние (включен/отключен) без установки внешнего реле или контроллера;
• Нельзя регулировать уставку магнитного расцепителя - она фиксирована на уровне 1250 А, поэтому не подходит для цепей с переменной нагрузкой, требующей точной настройки;
• Требует установки в закрытый щит - не может использоваться как самостоятельное устройство на открытом воздухе;
• Моторный привод - опциональный элемент, не входит в комплект и требует отдельного заказа и подключения.

Примеры использования

• Щитовая автоматика на заводе - защита трёхфазных двигателей насосов и вентиляторов;
• Конвейерные системы - отключение при скачке напряжения, чтобы избежать повреждения продуктов;
• Оборудование для пищевой промышленности - работа в холодных цехах при −30 C;
• Групповые щиты в административных зданиях - когда нужна защита от “проседания” напряжения при старте крупных нагрузок;
• Системы резервного питания - в качестве главного входного автомата при наличии байпаса и моторного привода для дистанционного управления.

Практические советы

• Выбирая автоматический выключатель ВА88-32-R, убедитесь, что ваша сеть имеет достаточную отключающую способность - если ток КЗ в месте установки превышает 25 кА, используйте устройство с классом;
• Если вам нужны сигналы состояния - установите рядом реле контроля положения или выберите модель с вспомогательными контактами;
• Для дистанционного управления подберите подходящий моторный привод IEK - совместимые модели имеют ту же форму крепления;
• Проверьте посадочный диаметр кабеля - для 125 А обычно используют медные провода сечением 35–70 мм2, в зависимости от материала изоляции и условий прокладки;
• При монтаже в щитах с плотной компоновкой учтите свободное пространство вокруг аппарата - необходима вентиляция для теплоотвода при работе на пределе тока;
• Не путайте этот аппарат с сериями ВА51 или ВА47 - они отличаются по габаритам, уставкам и уровню защиты.
