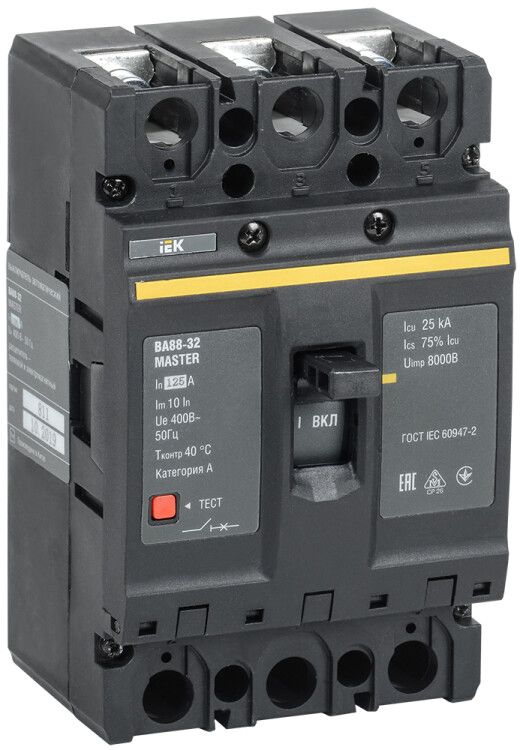

Автоматический выключатель ВА88-32 3Р 125А 25кА MASTER IEK - SVA10-3-0125-02

Автоматический выключатель ВА88-32 3Р 125А 25кА от IEK - это надёжное устройство в литом корпусе для защиты трёхфазных сетей от перегрузок, коротких замыканий и просадок напряжения. Устройство рассчитано на длительную работу в суровых условиях и совместимо с системами, требующими высокую отказоустойчивость.

Назначение и область применения

Автоматический выключатель ВА88-32 3Р 125А 25кА используется для защиты электрических цепей переменного тока в промышленных и коммунальных объектах. Он обеспечивает безопасность оборудования и людей за счёт быстрого отключения при аварийных ситуациях: перегрузках, коротких замыканиях и снижении напряжения ниже допустимого уровня. Подходит для установки в щитах распределения, на станках, конвейерах, насосных станциях и других мощных нагрузках.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА - способен отключить даже крупные КЗ без повреждения
• Тип расцепителя: электромагнитный и тепловой (термомагнитный) - сочетает мгновенное отключение при КЗ и задержку при перегрузке
• Уставка магнитного расцепителя: 10In - сработает при токе 1250 А (10 × 125 А)
• Диапазон настройки защиты от перегрузки: фиксированная уставка 1250 А - нельзя регулировать, только заводская настройка
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +60C, подходит для неотапливаемых помещений
• Способ монтажа: на монтажную плату - крепится болтами к жесткой поверхности, не предназначено для DIN-рейки
• Подключение силовой цепи: винтовые зажимы - требует качественного затягивания
• Индикация состояния: есть - положение рычага показывает включен/выключен
• Привод: рычажковый, с возможностью подключения моторного привода - позволяет удалённо включать/отключать устройство
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порога
• Срок службы: 15 лет
• Механическая износостойкость: 8500 циклов включения/отключения
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или дистанционное управление через контакты

Совместимость и монтаж

Автоматический выключатель ВА88-32 3Р 125А 25кА монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки требуется подготовленная панель с отверстиями под крепёж. Максимальный момент затяжки винтов не указан - следует соблюдать осторожность, чтобы не повредить контактные площадки. Присутствует возможность установки внешнего моторного привода, что делает его подходящим для автоматизированных систем. Отсутствие вспомогательных контактов ограничивает возможности интеграции в системы контроля - если нужны сигналы состояния, потребуется внешнее решение.

Безопасность и стандарты

Устройство соответствует требованиям к промышленным автоматическим выключателям, применяемым в России и странах СНГ. Конструкция выполнена в соответствии с ГОСТ Р 50030.2 и международными стандартами IEC 60947-2. Наличие защиты от минимального напряжения и термомагнитного расцепления гарантирует соответствие требованиям безопасности при работе с электрооборудованием. IP30 не обеспечивает защиту от влаги - запрещено использование во влажных помещениях без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторами
• Широкий диапазон рабочих температур (-40…+60 C) - надёжно работает в холодных цехах и на открытых площадках
• Функция защиты от просадки напряжения - предотвращает самозапуск оборудования после восстановления питания
• Возможность подключения моторного привода - удобно для дистанционного управления в сложных системах
• Долгий срок службы (15 лет) и высокая механическая износостойкость (8500 циклов) - снижают затраты на обслуживание

Ограничения применения

• Не поддерживает DIN-рейку - невозможно использовать в стандартных щитах с рейками
• Фиксированная уставка перегрузки (1250 А) - нельзя настроить под меньшую нагрузку, только для 125 А
• Отсутствуют вспомогательные контакты - нельзя передавать сигналы о состоянии в систему АСУ ТП
• IP30 - не защищён от пыли и влаги; не применяется в сырых, пыльных или наружных условиях без бокса
• Только 3-полюсный вариант - не подходит для однофазных цепей

Примеры использования

• Щиты распределения на заводе с мощными двигателями (более 50 кВт)
• Контроль питания конвейерных линий в пищевой промышленности
• Защита насосных групп в канализационных станциях
• Централизованное питание сварочных аппаратов
• Объекты с моторным приводом, где нужен дистанционный сброс (например, в шахтах или на элеваторах)

Практические советы

• При монтаже проверьте плотность затяжки винтов - плохой контакт вызывает нагрев и выход из строя
• Убедитесь, что сечение проводов соответствует 125 А - используйте медные кабели минимум 35 мм2
• Если требуется индикация состояния или дистанционное управление - выбирайте модель с вспомогательными контактами или подключите внешние реле
• Для работы в условиях повышенной влажности или пыли - устанавливайте ВА88-32 3Р 125А 25кА внутри герметичного бокса с классом защиты IP54+
• Проверяйте наличие сертификатов соответствия на партию - особенно важно для объектов с государственным финансированием
• Не путайте с другими моделями серии Master - ВА88-32 имеет фиксированную уставку, в отличие от электронных версий с регулировкой
