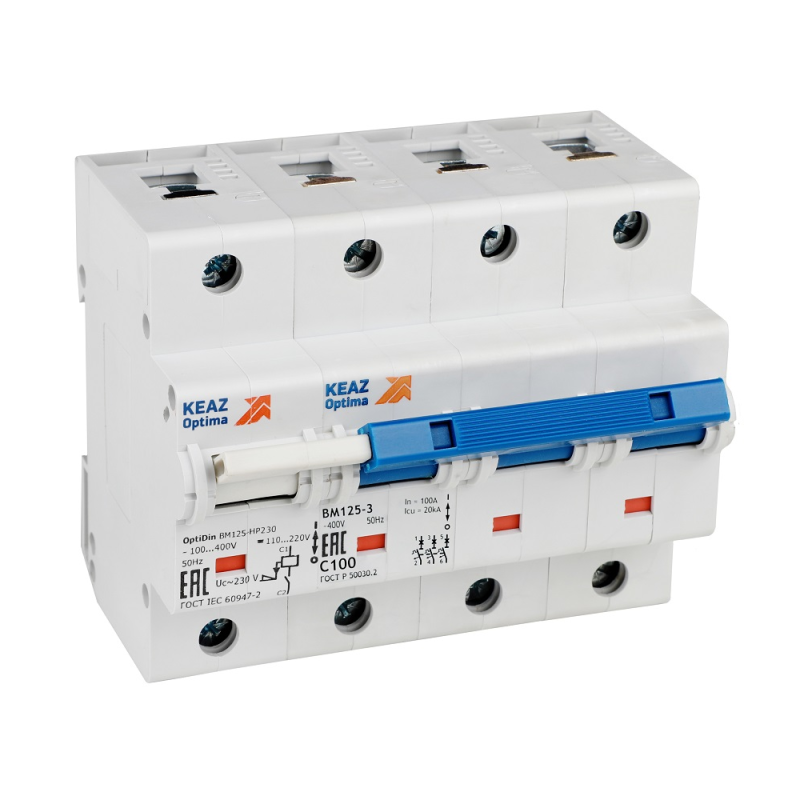

Выключатель автоматический модульный 3п D 100А 10кА OptiDin BM125-3D100-НР-14ln-УХЛ3 с независимым расцепителем КЭАЗ 336381

Автоматический выключатель BM125-3D100-НР-14ln-УХЛ3 от КЭАЗ - трёхполюсный модульный аппарат с независимым расцепителем, предназначенный для защиты силовых цепей переменного тока до 100 А. Подходит для установки в щитах промышленного и коммерческого оборудования, где требуется надёжная отсечка при перегрузках и коротких замыканиях.

Назначение и область применения

BM125-3D100-НР-14ln-УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Независимый расцепитель позволяет удалённо отключить устройство по сигналу от внешнего устройства - например, от системы управления, сигнализации или аварийной кнопки. Применяется в промышленных щитах: на входе в оборудование, у станков, насосов, конвейеров, систем вентиляции. Особенно эффективен там, где нужна возможность дистанционного отключения без физического доступа к выключателю.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы сети одновременно
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть 400 В (380–415 В)
• Номинальная отключающая способность: 15 кА - способен безопасно отключить ток короткого замыкания до 15 тысяч ампер
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что повышает безопасность оборудования
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Модульная ширина: 4,5 модуля - занимает 90 мм в DIN-рейке (1 модуль = 17,5 мм)
• Глубина монтажа: 75 мм - требует свободного пространства за щитом
• Частота: 50 Гц - предназначен для сетей с промышленной частотой
• Категория перенапряжения: IV - допустимо применение в местах прямого подключения к распределительному оборудованию (например, на вводе в здание)
• Степень загрязнения: 2 - можно использовать в помещениях с умеренным уровнем пыли и влаги
• Исполнение УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности

Совместимость и монтаж

BM125-3D100-НР-14ln-УХЛ3 устанавливается на стандартную DIN-рейку типа 35 мм. Для монтажа требуется минимум 75 мм глубины за щитом. Ширина 4,5 модуля позволяет разместить его рядом с другими автоматами, не нарушая плотность сборки. Независимый расцепитель подключается через два вывода - к нему подводится управляющее напряжение (обычно 24 В DC/AC, 110 В, 220 В - проверяйте совместимость с вашим источником). Монтаж выполняется после отключения питания. Обязательно соблюдайте момент затяжки контактов - указан в документации КЭАЗ, чтобы избежать нагрева.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что защищает кабели и оборудование. Сертифицирован для работы в условиях категории перенапряжения IV - значит, может использоваться на вводе в объект. Исполнение УХЛ3 гарантирует работоспособность в холодных и влажных средах, характерных для российских условий.

Преимущества

• Высокая отключающая способность (15 кА) - выше заявленной в названии, что даёт запас прочности
• Независимый расцепитель - позволяет интегрировать выключатель в автоматизированные системы управления
• Характеристика D - идеально подходит для двигателей и других индуктивных нагрузок
• Класс 3 токоограничения - снижает риск повреждения кабеля и контактной группы при КЗ
• Произведён КЭАЗ - известный российский производитель с проверенной надёжностью в промышленных условиях

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Нельзя использовать в цепях постоянного тока - только переменный ток 50 Гц
• Независимый расцепитель требует внешнего источника питания - без него функция отключения недоступна
• Не рекомендован для частых операций включения/выключения - не является аппаратом управления, а лишь защитным
• Не поддерживает дифференциальную защиту - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита вводного автомата в промышленном щите с мощными двигателями
• Отключение конвейера по команде с пульта безопасности
• Защита трансформатора 400 В с высоким пусковым током
• Компонент в системе АСУ ТП, где необходимо дистанционное отключение при аварии
• Щитовая установка на заводе с экстремальными температурами зимой

Практические советы

• Перед установкой проверьте соответствие номинала расцепителя (100 А) и сечения кабеля - используйте медный кабель не менее 25 мм2
• Подключение независимого расцепителя - обязательно соблюдайте полярность при работе с постоянным током
• При групповой установке нескольких таких выключателей - учтите тепловую нагрузку: между ними оставляйте минимум 10 мм зазора
• Для обслуживания - не открывайте корпус под напряжением. Все работы проводятся после отключения и проверки отсутствия напряжения
• Если планируете использование в условиях повышенной влажности - дополнительно герметизируйте места ввода кабелей
• Артикул 336381 - единственный идентификатор для заказа запчастей и сервисного обслуживания
