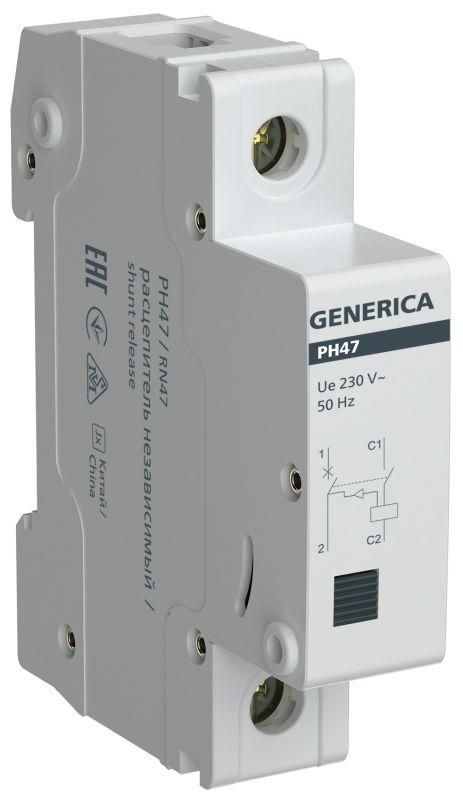

Расцепитель независимый РН47 на DIN-рейку GENERICA - MVA21D-RN-G IEK

Расцепитель независимый РН47 для DIN-рейки - это устройство для дистанционного отключения модульного автоматического выключателя. Применяется в щитах с DIN-рейкой, совместим с автоматами до 4 полюсов. Бренды GENERICA и IEK выпускают этот расцепитель под артикулом mva21d-rn-g.

Назначение и область применения

Расцепитель независимый РН47 для DIN-рейки позволяет удалённо отключить автоматический выключатель без физического воздействия на рычаг. Устройство активируется при подаче напряжения на катушку - после этого механически срабатывает защёлка автомата, и он переходит в положение «выкл». Подходит для систем управления, аварийного отключения, автоматизации объектов, где требуется быстрое отключение цепи издалека - например, в промышленных щитах, на конвейерах, в системах безопасности.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный коммутируемый ток: 0,011 А - минимальный ток, необходимый для надёжного срабатывания катушки
• Габаритная ширина: 1 TE (модуль) - занимает один стандартный модуль на DIN-рейке
• Максимальное количество полюсов подключаемого автомата: 4
• Срок службы: 15 лет - рассчитан на длительную работу в штатном режиме
• Не имеет собственных переключающих контактов, сигналов неисправности или дополнительных выходов

Совместимость и монтаж

Расцепитель независимый РН47 для DIN-рейки устанавливается непосредственно на переднюю часть модульного автоматического выключателя. Совместим со всеми популярными сериями MCB, имеющими стандартную форму и крепление под расцепители. Монтируется на DIN-рейку вместе с автоматом - не требует отдельной площадки. Для работы необходимо подвести напряжение 230 В AC к контактам расцепителя. Никаких настроек или регулировок не предусмотрено - устройство работает сразу после подключения питания.

Безопасность и стандарты

Расцепитель независимый РН47 для DIN-рейки соответствует требованиям к устройствам класса IEC 60947-2 и IEC 60947-5-1. Обеспечивает безопасное дистанцированное отключение без риска поражения током при правильной установке. Не содержит открытых токоведущих частей вне корпуса. Работает исключительно при наличии внешнего источника питания - сам по себе не создаёт опасности.

Преимущества

• Минимальная ширина - всего 1 TE, не перегружает щит
• Высокая надёжность - срок службы 15 лет без обслуживания
• Простой монтаж - крепится прямо на автомат, не требует доработки щита
• Поддерживает управление из удалённых точек - удобно для автоматизированных систем
• Совместим с большинством модульных автоматов до 4 полюсов

Ограничения применения

• Не работает без внешнего источника 230 В AC - нельзя использовать в сетях постоянного тока или с другим напряжением
• Не обеспечивает сигнализацию состояния - нет контактов для контроля положения автомата
• Не предназначен для частого включения/отключения - рекомендовано не более нескольких десятков операций в день
• Не совместим с автоматами, не имеющими специального крепления под расцепитель (например, старые модели без фланца)
• Нельзя применять для защиты от перегрузки или КЗ - функция только дистанционного отключения

Примеры использования

• Автоматическое отключение оборудования при срабатывании системы пожарной сигнализации
• Дистанционное отключение станка через PLC при аварии
• Отключение группы освещения из центральной точки управления
• Интеграция в системы энергоэффективности - отключение нагрузок в нерабочее время

Практические советы

• Проверьте, что ваш автомат имеет фланец для крепления расцепителя - не все модели поддерживают эту опцию
• Обязательно используйте предохранитель или автомат на входе в цепь управления расцепителем - ток 0,011 А мал, но провода могут перегреваться при замыкании
• При монтаже в щите с несколькими расцепителями - проложите отдельные кабели для каждого, чтобы избежать помех
• Не подключайте к расцепителю напряжение выше 230 В - возможен пробой катушки
• При использовании в условиях высокой влажности - выбирайте щиты с IP54 и выше, так как сам расцепитель не имеет защиты от воды
