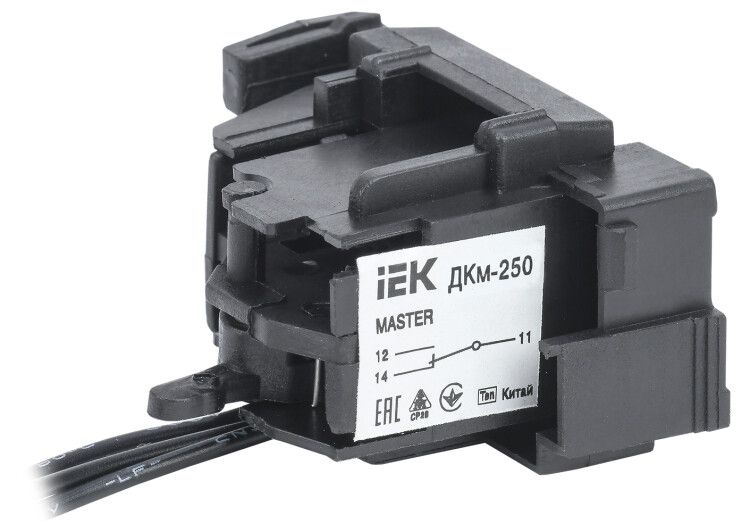

Контакт дополнительный ДКм-250 (ДКм-35) MASTER IEK | SVA30D-DK-1-02

Контакт дополнительный ДКм-250 (ДКм-35) от IEK используется для передачи сигнала о состоянии силового автомата ВА88 MASTER - включен или отключен. Этот компонент устанавливается на выключатель и обеспечивает контроль в цепях управления, сигнализации и автоматизации. Артикул sva30d-dk-1-02 соответствует серии MASTER.

Назначение и область применения

Контакт дополнительный ДКм-250 (ДКм-35) служит для передачи информации о положении главных контактов автоматического выключателя ВА88 MASTER. Он фиксирует состояние: включено (замкнутый контакт) или отключено (разомкнутый контакт). Применяется в системах управления, пультах контроля, блоках аварийной сигнализации и устройствах автоматики, где важно знать реальное положение аппарата, а не команду на его управление.

Технические характеристики

• Номинальное напряжение: 220 В - работает в сетях переменного и постоянного тока до этого значения;
• Номинальный рабочий ток: 0,5 А - допустимая нагрузка для коммутируемых цепей управления (не для силовой нагрузки);
• Количество нормально открытых (НО) контактов: 1 - один замыкающий контакт, который активируется при срабатывании автомата;
• Количество переключающих контактов: 2 - один НО и один нормально закрытый (НЗ), образуют перекидную пару;
• Род тока: AC/DC - совместим с переменным и постоянным током;
• Температурный диапазон: от –40 C до +60 C - работает в суровых условиях, включая холодные склады и жаркие цеха;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без частой замены;
• Тип подключения: винтовые зажимы - надежное и проверенное соединение проводов;
• Способ монтажа: фронтальная установка - крепится непосредственно на лицевую часть автомата ВА88 MASTER.

Совместимость и монтаж

Контакт дополнительный ДКм-250 (ДКм-35) совместим исключительно с автоматическими выключателями серии ВА88 MASTER. Установка выполняется фронтальным способом: контакт плотно защелкивается на специальный посадочный участок на корпусе автомата. Подключение проводов осуществляется через винтовые клеммы - достаточно затянуть провода сечением до 1,5 мм2. Монтаж возможен только при отключенном питании. После установки необходимо проверить механическую фиксацию и работоспособность контактов тестером.

Безопасность и стандарты

Производитель IEK соблюдает требования ГОСТ Р 50030.2 и IEC 60947-5-1 для устройств вспомогательных контактов. Контакт дополнительный ДКм-250 (ДКм-35) не имеет защиты от пыли и воды - не предназначен для установки во взрывоопасных или влажных средах без дополнительной защиты корпуса.

Преимущества

• Высокая надежность механической связи с автоматом - сигнал точно соответствует состоянию силовых контактов;
• Универсальность работы с AC/DC - можно использовать в любых типах цепей управления;
• Долгий срок службы - снижает затраты на обслуживание;
• Простота монтажа - не требует инструментов кроме отвертки для подключения проводов;
• Стандартная форма - легко заменяется аналогичными контактами из серии MASTER.

Ограничения применения

• Не применяется с другими сериями автоматических выключателей - несовместим с ВА47, ВА88-32, ABB S200 и прочими;
• Максимальный ток 0,5 А - нельзя использовать для питания реле, ламп или других потребителей выше этой мощности;
• Отсутствие IP-защиты - запрещена установка в помещениях с высокой влажностью, пылью или риском брызг без дополнительного кожуха;
• Только фронтальная установка - невозможно смонтировать сбоку или сзади автомата.

Примеры использования

• Сигнализация включения станка - лампа горит, когда ВА88 MASTER замкнут;
• Автоматическое отключение системы при отключении питания - контакт размыкается, и контроллер получает сигнал “отказ”;
• Логика управления конвейером - система проверяет, что двигатель действительно отключен перед открыванием доступа;
• Пульт диспетчерской - индикация состояния оборудования на щите управления.

Практические советы

• Проверьте соответствие артикула sva30d-dk-1-02 с моделью автомата - только ВА88 MASTER поддерживает этот контакт;
• При подключении используйте провода с медными жилами и сечением не более 1,5 мм2 - большие провода не войдут в клеммы;
• Не затягивайте винты слишком сильно - есть риск повреждения пластиковой клеммы;
• После монтажа протестируйте работу контакта: вручную переведите автомат в положение ON/OFF и проверьте изменение сопротивления мультиметром;
• Если требуется защита от внешних воздействий - устанавливайте контакт внутри распределительного шкафа с классом защиты IP54 или выше.
