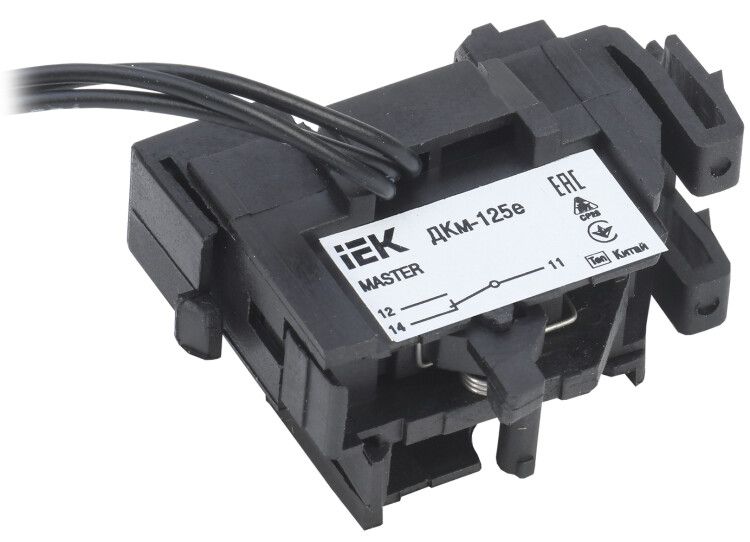

Контакт дополнительный ДКм-125е (ДКм-32) для ВА88-32 MASTER с электронным расцепителем - SVA11D-DK-1-02 IEK

Контакт дополнительный ДКм-125е (ДКм-32) с электронным расцепителем от IEK используется для передачи сигнала о состоянии силовых контактов автоматических выключателей серии MASTER — включено или отключено. Этот компонент обеспечивает контроль и управление в системах автоматизации, где важна точная фиксация положения аппарата.

Назначение и область применения

Контакт дополнительный ДКм-125е (ДКм-32) с электронным расцепителем предназначен для передачи информации о положении главных контактов автоматического выключателя ВА88 MASTER. Он позволяет удалённо определять, находится ли выключатель во включенном или отключенном состоянии — это необходимо для систем управления, сигнализации, логики автоматики и SCADA.

Подходит для использования в щитах управления, на производстве, в энергообъектах, на конвейерах, насосных станциях и других местах, где требуется визуальный или электрический контроль состояния защиты.

Технические характеристики

• Номинальное напряжение: 230/400 В — работает в сетях переменного и постоянного тока с этими значениями.
• Номинальный рабочий ток: 0,5 А — допустимый ток через вспомогательные контакты, не выше этого значения.
• Количество нормально открытых (НО) контактов: 1 — один контакт, который замыкается при активации.
• Количество переключающих контактов: 2 — всего два контакта, из них один НО, второй — нормально закрытый (НЗ), что даёт возможность контролировать оба состояния.
• Род тока: переменный/постоянный — совместим с любым типом тока в пределах номинального напряжения.
• Температура эксплуатации: от -40 до +60 °C — устойчив к экстремальным температурам, подходит для холодных и жарких помещений.
• Тип подключения: винтовое — надёжное соединение проводов с помощью зажимов, требует периодической проверки затяжки.
• Способ монтажа: фронтальная установка — монтируется прямо на корпус автомата, не требует дополнительной рамки.
• Срок службы: 15 лет — рассчитан на длительную работу без замены при соблюдении условий эксплуатации.

Совместимость и монтаж

Контакт дополнительный ДКм-125е (ДКм-32) с электронным расцепителем совместим исключительно с автоматическими выключателями серии MASTER от IEK. Устанавливается на фронтальной части устройства — совпадает с конструкцией штатных модулей сигнализации.

Монтаж выполняется после установки автомата: контакт вставляется в специальное гнездо на лицевой панели и защёлкивается. Подключение проводов — через винтовые клеммы. Для правильной работы важно, чтобы автомат был полностью установлен и запущен — контакт не функционирует без механической связи с основными контактами выключателя.

Безопасность и стандарты

Произведён в соответствии с требованиями к вспомогательным контактам для коммутационных аппаратов. Соответствует международным стандартам IEC 60947-1 и ГОСТ Р 50030.2. Контакт не содержит опасных материалов и не создаёт искр при работе в пределах номинальных значений.

Преимущества

• Высокая надёжность — механическая связь с основным автоматом гарантирует точную передачу состояния.
• Универсальность — работает как с переменным, так и с постоянным током.
• Долгий срок службы — 15 лет при регулярной эксплуатации без обслуживания.
• Легкий монтаж — фронтальная установка не требует демонтажа автомата или сложных инструментов.
• Стабильная работа в широком диапазоне температур — подходит для промышленных и уличных щитов.

Ограничения применения

• Не применяется с другими сериями автоматов — только с ВА88 MASTER.
• Нельзя использовать для управления нагрузкой свыше 0,5 А — только для сигналов и цепей управления.
• Не предназначена для частых операций включения/выключения — не является силовым элементом.
• Требует наличия свободного места на фронтальной панели автомата — не устанавливается, если уже заняты другие модули.

Примеры использования

• Сигнализация отключения аварийного оборудования — световой индикатор горит, когда автомат сработал.
• Автоматизация производства — PLC получает сигнал о состоянии автомата и блокирует запуск следующего этапа.
• Системы учёта электроэнергии — фиксируется время работы/останова оборудования.
• Щитовые системы в холодильных камерах — контроль работоспособности компрессора через состояние автомата.

Практические советы

• Проверьте, что на вашем автомате ВА88 MASTER есть место для установки дополнительного контакта — некоторые модели имеют ограниченное количество гнёзд.
• При подключении используйте провода сечением 0,5–2,5 мм² — соответствуют классу винтовых клемм.
• Через год после монтажа проверьте затяжку винтов — тепловые циклы могут вызвать ослабление.
• Не устанавливайте контакт в условиях повышенной влажности без герметичного исполнения щита — хотя сам контакт имеет хороший диапазон температур, он не защищён от попадания воды.
• Для комплексного решения используйте несколько таких контактов — один для сигнала “включено”, другой — для “отключено” — это повышает достоверность контроля.
