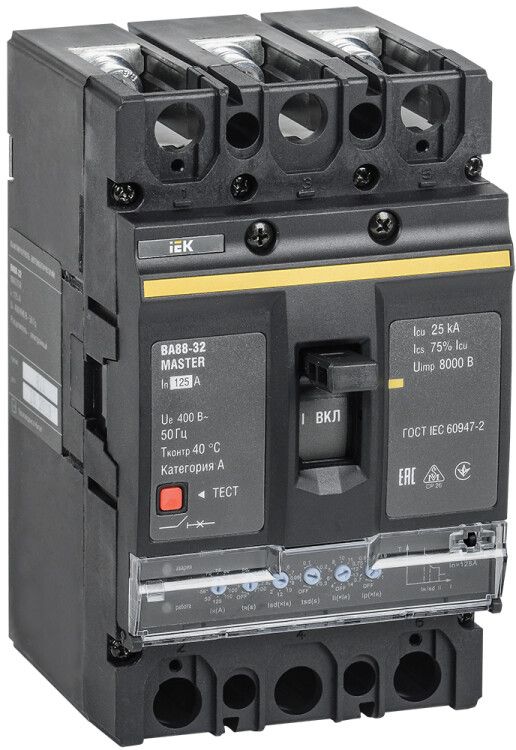

Автоматический выключатель ВА88-32 3Р 125А 25кА MASTER с электрон. расц. IEK - SVA11-3-0125-02

Автоматический выключатель ВА88-32 с электронным расцепителем - это надёжное устройство для защиты трёхфазных электросетей от перегрузок, коротких замыканий и просадок напряжения. Бренд IEK (ИЭК) предлагает эту модель в сериях MASTER, артикул sva11-3-0125-02, рассчитанную на работу в промышленных условиях с высокими требованиями к точности и долговечности.

Назначение и область применения

Автоматический выключатель ВА88-32 используется для защиты электрических цепей переменного тока в промышленных системах. Он обеспечивает безопасность оборудования и персонала за счёт быстрого отключения при аварийных ситуациях. Подходит для установки в щитах распределительных устройств, на станках, конвейерах, насосных станциях и других мощных нагрузках. Применяется там, где требуется точная настройка порогов срабатывания и контроль состояния сети.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА - способен отключить ток короткого замыкания до этого значения
• Тип расцепителя: электронный - позволяет точно задавать параметры защиты, отличается от классических тепловых и магнитных
• Диапазон настройки защиты от перегрузки: 500–1750 А - можно настроить чувствительность под конкретную нагрузку
• Уставка магнитного расцепления: 10In - сработает при токе в 10 раз выше номинального (1250 А), что предотвращает ложные срабатывания при пусковых токах
• Защита по минимальному напряжению: да - отключает цепь при падении напряжения ниже допустимого уровня
• Степень защиты: IP30 - защищён от доступа к опасным частям и твёрдым предметам, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +60C, подходит для неотапливаемых помещений и улиц
• Способ монтажа: на монтажную плату - требует фиксации на специальной панели, не является DIN-рейкой
• Тип подключения: винтовые зажимы - надёжное соединение проводов, требует правильного момента затяжки
• Срок службы: 15 лет
• Механическая износостойкость: 8500 циклов включения/выключения
• Индикация: есть - показывает текущее состояние (включено/отключено)
• Привод: электрический, с возможностью подключения моторного привода - позволяет удалённо управлять выключателем
• Тип элемента управления: рычажковый - удобен для ручного оперирования
• Количество переключающих контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель ВА88-32 монтируется исключительно на монтажную плату - он не совместим с DIN-рейкой. Для установки необходима подготовленная панель с соответствующими отверстиями и крепёжными элементами. Подключение силовых проводов выполняется через винтовые зажимы; рекомендуется использовать медные жилы сечением, соответствующее току 125 А (обычно 35–50 мм2). Моторный привод подключается отдельно - нужен внешний источник питания 24 В постоянного или переменного тока. Обратите внимание: устройство не имеет вспомогательных контактов, поэтому для передачи сигналов о состоянии необходимо использовать внешние реле или модули.

Безопасность и стандарты

Автоматический выключатель ВА88-32 соответствует требованиям международных стандартов IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель обеспечивает градуированную защиту, минимизируя риск повреждения оборудования. Защита от недопустимого снижения напряжения предотвращает запуск двигателей при аварийных режимах. Степень защиты IP30 гарантирует безопасность при работе внутри закрытых щитов, но не предназначена для открытых или влажных сред.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги срабатывания - идеально для сложных технологических процессов
• Широкий диапазон регулировки защиты от перегрузки (500–1750 А) - адаптируется под различные нагрузки без замены аппарата
• Поддержка моторного привода - позволяет дистанционно управлять выключателем, повышает уровень автоматизации
• Высокая механическая износостойкость (8500 циклов) - подходит для частых операций включения/отключения
• Работа при экстремальных температурах (-40...+60 C) - применяется в суровых климатических условиях
• Индикация положения - сразу видно, включен ли выключатель

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специализированной монтажной платы
• IP30 - нельзя использовать во влажных помещениях, на улице или в местах с повышенной запылённостью без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно напрямую передать сигнал о состоянии в систему автоматизации без внешних компонентов
• Номинальная отключающая способность 25 кА - не подходит для сетей с потенциально более высокими токами КЗ (например, крупные подстанции)
• Требуется профессиональная настройка электронного расцепителя - неквалифицированная настройка может привести к ложным срабатываниям или отказу защиты

Примеры использования

• Щиты управления промышленными станками с двигателями большой мощности
• Контроль питания конвейерных линий в пищевой и химической промышленности
• Защита насосных групп в системах водоснабжения и канализации
• Распределительные пункты на объектах с нестабильным напряжением (например, в регионах с частыми просадками)
• Объекты с дистанционным управлением - когда требуется включать/отключать питание из центрального пункта через моторный привод

Практические советы

• При выборе убедитесь, что ваша монтажная плата имеет подходящие отверстия и крепёж - ВА88-32 не универсален по установке
• Настройте электронный расцепитель согласно паспортным данным вашего оборудования - не используйте заводские настройки без проверки
• Для работы с моторным приводом предусмотрите отдельный источник питания 24 В - он не питается от основной сети
• Проверьте момент затяжки винтов - пере- или недо-затянутые соединения вызывают нагрев и выход из строя
• Если требуется передача сигнала о состоянии (вкл./откл.), установите рядом реле с вспомогательными контактами
• Не используйте в помещениях с влажностью >85% или при наличии брызг воды - IP30 не обеспечивает защиту от жидкости
• При эксплуатации в холоде (> -40C) убедитесь, что оборудование прогрето перед первым включением - особенно после длительного простоя
