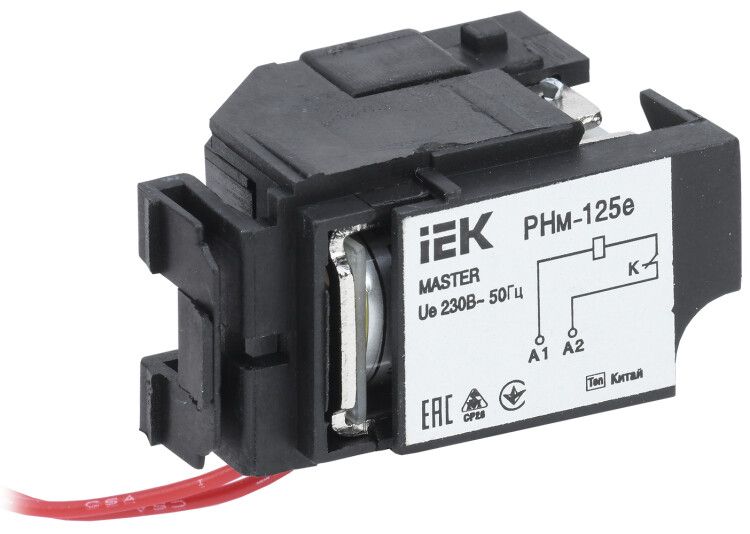

Расцепитель независимый РНм-125е (РНм-32) 220В для ВА88-32 MASTER с электронным расцепителем - SVA11D-RN-02 IEK

Расцепитель независимый РНм-125е (РНм-32) 220В с электронным расцепителем от IEK позволяет удалённо отключить автоматический выключатель серии MASTER при необходимости. Этот компонент используется в системах автоматизации и безопасности, где требуется быстрое и надёжное отключение нагрузки без физического доступа к аппарату.

Назначение и область применения

Расцепитель независимый РНм-125е (РНм-32) 220В с электронным расцепителем применяется для дистанционного отключения автоматических выключателей типа ВА88 MASTER. Он активируется внешним сигналом - например, от кнопки аварийной остановки, системы пожарной сигнализации или контроллера PLC. Подходит для установки на промышленном оборудовании, в щитовых помещениях, на конвейерах, насосных станциях и других объектах, где важна безопасность и возможность удалённого управления.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 125 А - максимальная нагрузка, которую может коммутировать выключатель, к которому подключен расцепитель
• Номинальное напряжение управления: 220 В AC - требует именно такого напряжения для срабатывания; другие значения не работают
• Номинальное рабочее напряжение сети: 230–400 В - совместим с сетями среднего напряжения
• Температурный диапазон: от -25 C до +60 C - работает в холодных цехах и жарких условиях
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без замены
• Монтаж: устанавливается непосредственно на выключатель - не требует отдельного места в шкафу
• Контакты: нет встроенных контактных групп - управление осуществляется исключительно через механический привод

Совместимость и монтаж

Расцепитель РНм-125е (РНм-32) 220В с электронным расцепителем совместим только с выключателями серии ВА88 MASTER. Установка происходит путём защёлкивания на корпус автомата - никаких дополнительных креплений или проводов к основному контакту не требуется. Кабель питания подключается к клеммам самого расцепителя, которые находятся сбоку. Обязательно проверьте соответствие модели выключателя перед монтажом - использование с другими сериями невозможно.

Безопасность и стандарты

Расцепитель соответствует требованиям к устройствам защиты и управления в соответствии с ГОСТ Р 50030.2 и международными нормами IEC 60947-2. Электронный механизм обеспечивает точное срабатывание без задержек, что снижает риск повреждения оборудования при аварии. Продукт имеет степень защиты IP20 - не предназначен для открытой установки или влажных зон.

Преимущества

• Управление на расстоянии - можно отключить оборудование издалека, например, при возгорании или аварии
• Высокая надёжность - электронный расцепитель реагирует мгновенно, без механических задержек
• Простота монтажа - крепится прямо на выключатель, не занимает лишнее место
• Долгий срок службы - 15 лет работы без обслуживания
• Стандартное напряжение 220 В - легко интегрируется в существующие системы управления

Ограничения применения

• Не работает с постоянным током - только переменный ток 220 В
• Поддерживает только выключатели серии ВА88 MASTER - несовместим с другими моделями, даже от IEK
• Не имеет собственных контактов - нельзя использовать как реле или сигнализатор состояния
• Не защищён от воды и пыли - устанавливается только внутри закрытых щитов
• Не предназначена для частого включения/выключения - рекомендовано не более 1000 операций в год

Примеры использования

• Автоматическое отключение станка при срабатывании датчика давления
• Отключение группы освещения при пожарной тревоге
• Дистанционное отключение насосной станции через SCADA-систему
• Остановка конвейера по команде с пульта управления

Практические советы

• Перед установкой убедитесь, что ваш выключатель - именно ВА88 MASTER, а не другая модель, даже если она тоже от IEK
• Проверяйте напряжение на клеммах расцепителя - допускается только 220 В +-10%. Более высокое напряжение выведет его из строя
• Не используйте расцепитель для частого включения - он не предназначен для регулярного управления, только для аварийного отключения
• При монтаже не затягивайте крепления слишком сильно - это может повредить пластиковые элементы корпуса
• Если нужна функция сигнализации - выбирайте другой тип устройства, так как РНм-125е (РНм-32) 220В с электронным расцепителем не предоставляет обратной связи
