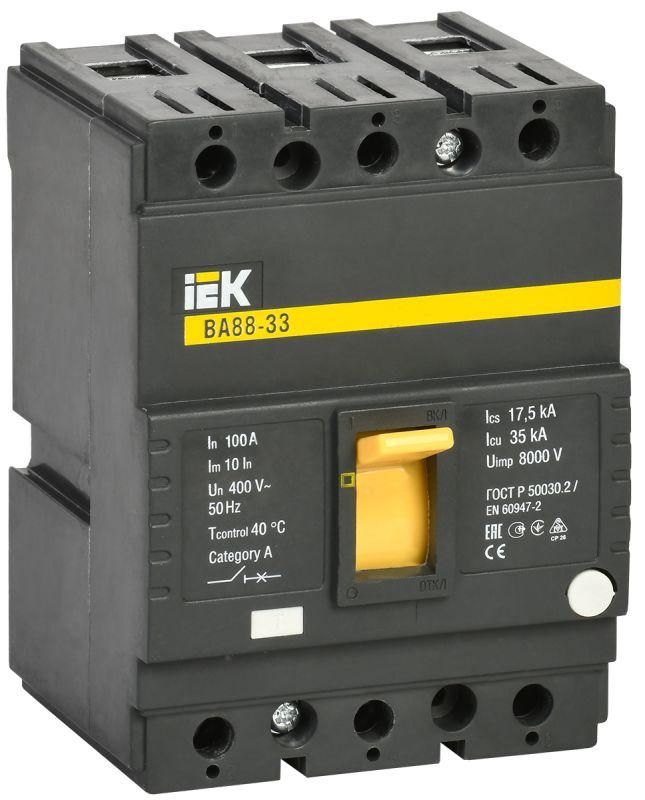

Выключатель автоматический 3п 100А 35кА ВА 88-33 KARAT IEK SVA20-3-0100 SVA20-3-0100-R SVA20-3-0100;SVA20-3-0100-R

Автоматический выключатель 3-полюсный 100А 35кА ВА88-33-R от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Модель ВА88-33-R из серии KARAT подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная коммутация и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель 3-полюсный 100А 35кА ВА88-33-R защищает трёхфазные сети переменного тока с напряжением до 400 В. Он отключает цепь при превышении допустимой нагрузки, коротком замыкании или падении напряжения ниже безопасного уровня. Также используется для ручного включения и отключения оборудования - например, при обслуживании или аварийных ситуациях.

Подходит для промышленных систем: станков, насосов, компрессоров, конвейеров, распределительных щитов. Применяется там, где важна устойчивость к частым срабатываниям и требуются высокие показатели отключения - до 35 кА.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока.
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер.
• Тип расцепителя: электромагнитный и тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и задержанное - при длительной перегрузке.
• Уставка магнитного расцепителя: 10In = 1000 А - сработает при токе, в 10 раз превышающем номинальный.
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порогового значения, предотвращая запуск оборудования при нестабильном питании.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды - применяется только внутри закрытых щитов.
• Диапазон рабочих температур: от -40 C до +50 C - работает в суровых условиях, включая холодные склады и жаркие цеха.
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью.
• Монтаж на DIN-рейку: да - совместим со стандартными рейками шириной 35 мм.
• Вид привода: ручной - управление осуществляется рычагом, без автоматических механизмов.
• Моторный привод: да - позволяет подключить внешний электропривод для удалённого управления (не встроено, требует дополнительной установки).
• Конструктивное исполнение: встроенное устройство втычного исполнения - легко извлекается из корпуса для замены без демонтажа всей системы.
• Тип изделия: выключатель автоматический в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 100А 35кА ВА88-33-R монтируется на стандартную DIN-рейку 35 мм. Подключение проводов выполняется сверху и снизу - зажимы рассчитаны на медные жилы сечением до 50 мм2. Для работы с моторным приводом необходимо дополнительно установить соответствующий модуль - он не входит в базовую комплектацию.

Не рекомендуется использовать в открытых помещениях или местах с попаданием влаги - степень защиты IP20 не обеспечивает защиту от пыли и брызг. Устанавливайте только в закрытые шкафы класса защиты IP54 и выше.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 100А 35кА ВА88-33-R соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие европейским стандартам IEC 60947-2. Это подтверждает его надёжность и безопасность при использовании в промышленных электроустановках.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов с большими токами КЗ.
• Двойная защита (тепловая + электромагнитная) - точное срабатывание как при долгой перегрузке, так и при внезапном КЗ.
• Функция защиты от недопустимого снижения напряжения - предотвращает самопроизвольный запуск оборудования после восстановления питания.
• Втычное исполнение - возможность замены без отключения всей группы автоматов.
• Широкий диапазон температур - надёжная работа даже в неотапливаемых помещениях зимой.

Ограничения применения

• Не предназначен для использования вне закрытых щитов - IP20 не защищает от пыли и влаги.
• Не имеет встроенных вспомогательных контактов - для сигнализации состояния или дистанционного контроля потребуется внешнее оборудование.
• Моторный привод не встроен - требует отдельной установки и подключения.
• Не подходит для постоянного тока (DC) - только для переменного тока (AC).
• Не рекомендован для частого ручного включения/отключения - не является аппаратом управления, а предназначен для защиты.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха.
• Защита трёхфазного двигателя мощностью до 55 кВт.
• Щитовая защита на линии конвейера с несколькими приводами.
• Распределительный щит на складе с холодильными установками в условиях низких температур.

Практические советы

• При выборе автомата проверьте, чтобы сечение кабеля соответствовало номинальному току 100 А - используйте медные жилы минимум 25–35 мм2.
• Если нужна дистанционная коммутация - выбирайте версию с моторным приводом и заказывайте привод отдельно.
• При монтаже соблюдайте зазоры между автоматами - не менее 10 мм - для лучшего теплоотвода.
• Проверяйте целостность контактных групп перед первым включением - особенно после транспортировки в условиях низких температур.
• Для систем с частыми колебаниями напряжения - убедитесь, что уставка защиты по минимальному напряжению настроена правильно согласно требованиям оборудования.
