Автоматический выключатель ВА88-33 3Р 100А 35кА - SVA20-3-0100 IEK

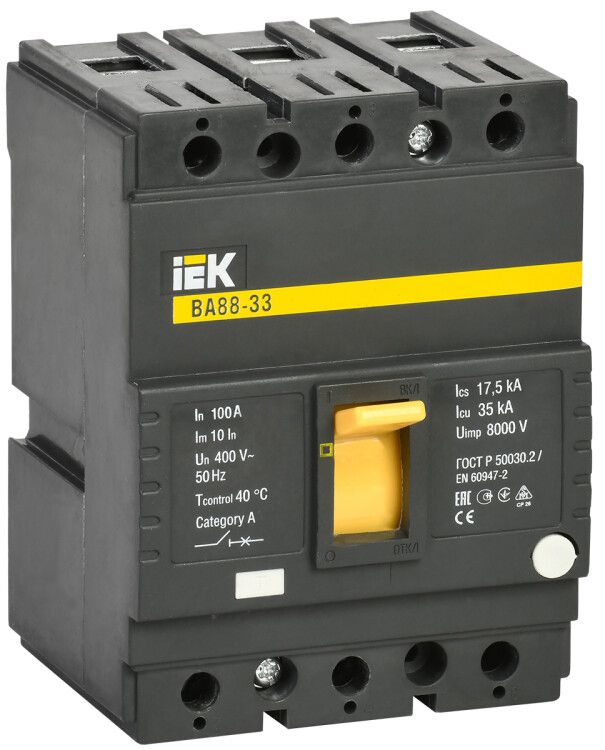

Автоматический выключатель ВА88-33 от IEK - трёхполюсное устройство на 100 А с отключающей способностью 35 кА, предназначенное для защиты промышленных сетей переменного тока от перегрузок, коротких замыканий и просадок напряжения. Модель совмещает компактную конструкцию, надёжную механику и возможность монтажа на DIN-рейку, что делает её удобной для сборки распределительных щитов.

Назначение и область применения

Автоматический выключатель ВА88-33 используется для защиты электрических цепей в промышленных объектах: на заводах, в цехах, на конвейерах, у насосных станций и другого оборудования с высокими пусковыми токами. Устройство обеспечивает безопасное отключение при аварийных ситуациях - коротком замыкании, длительной перегрузке или падении напряжения ниже допустимого уровня. Также подходит для частых ручных включений и отключений нагрузки.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 3 - защищает все три фазы сети одновременно.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ); уставка магнитного расцепителя - 10In, то есть сработает при токе 1000 А.
• Номинальное напряжение расцепителя мин. напряжения: да - имеет встроенный расцепитель, отключающий аппарат при падении напряжения ниже заданного порога.
• Степень защиты: IP30 - защита от твердых предметов больше 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −40C до +40C, повышенной влажностью.
• Способ подключения: винтовые зажимы - требует затяжки клемм усилием, соответствующим рекомендациям производителя.
• Монтаж: на DIN-рейку - совместим с рейками типа TS35/7,5 и TS35/15.
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг, доступен моторный привод для удалённого управления.

Совместимость и монтаж

Автоматический выключатель ВА88-33 монтируется на стандартную DIN-рейку шириной 35 мм. Для этого используются специальные крепёжные скобы, входящие в комплект. Подключение силовых проводов выполняется через винтовые зажимы - необходимо использовать жилы сечением до 50 мм2 (медные) или 70 мм2 (алюминиевые). Устройство не требует дополнительных кронштейнов. Монтаж на плату возможен, но не является основным вариантом - предпочтительно применение на DIN-рейке. Обратите внимание: габариты устройства на 10–20% меньше аналогов, поэтому при проектировании щита можно экономить место.

Безопасность и стандарты

Автоматический выключатель ВА88-33 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Соответствие этим нормам гарантирует соответствие международным стандартам IEC 60947-2. Устройство сертифицировано для применения в промышленных электроустановках и прошло проверки на термическую и электродинамическую стойкость.

Преимущества

• Компактные размеры - позволяют уплотнять щиты, снижая стоимость изготовления и занимаемую площадь.
• Встроенная функция отключения при недопустимом снижении напряжения - повышает надёжность работы оборудования, чувствительного к колебаниям питания.
• Поддержка моторного привода - обеспечивает дистанционное управление без необходимости открывать щит.
• Простота установки дополнительных модулей - возможно подключение сигнализирующих контактов, расцепителей и других устройств без сложной доработки.
• Надёжная механика - рычажковый привод с чётким положением “Вкл./Выкл.” исключает случайные срабатывания.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP30 не защищает от влаги, пыли и атмосферных воздействий.
• Не подходит для систем постоянного тока (DC) - только для переменного тока AC.
• Не имеет встроенных вспомогательных контактов (НО/НЗ) - если нужны сигналы состояния, требуется внешняя установка контактных модулей.
• Уставка теплового расцепителя фиксирована - нельзя изменить порог срабатывания по перегрузке (установка на 1000 А - это верхний предел, но сам выключатель рассчитан на 100 А, значит, он не будет срабатывать при токах выше 100 А, кроме КЗ).
• Требуется периодическая проверка затяжки винтов - особенно после первых нескольких включений, чтобы избежать нагрева контактов.

Примеры использования

• Защита главного ввода в промышленном щите с мощностью до 60 кВт.
• Отключение крупного двигателя 75 кВт с высоким пусковым током - благодаря уставке 10In не срабатывает при запуске.
• Щит управления конвейерной линией - где важна защита от просадок напряжения и быстрое восстановление после сбоя.
• Распределительный щит на складском комплексе с множеством потребителей, где важно сохранить компактность.

Практические советы

• Выбирая ВА88-33, убедитесь, что расчетный ток нагрузки не превышает 100 А - даже при наличии магнитного расцепителя на 10In, тепловой расцепитель сработает при токе около 110–120 А.
• При использовании моторного привода - подключайте его согласно схеме в паспорте, используя контроллер с выходом 24 В DC.
• Проверьте сечение кабеля перед подключением - слишком тонкий провод вызовет перегрев, слишком толстый - плохо войдёт в клемму.
• После монтажа выполните тестовое включение - убедитесь, что рычаг перемещается свободно, без заеданий.
• Для долгой службы - раз в год осмотрите контакты на окисление и протяните винты, если они ослабли.
