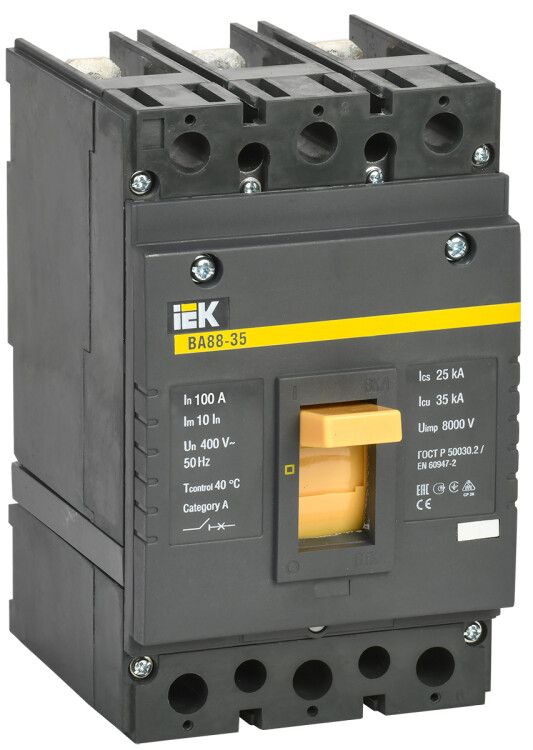

Автоматический выключатель ВА88-35 3Р 100А 35кА - SVA30-3-0100 IEK

Автоматический выключатель ВА88-35 от IEK - трёхполюсное устройство на 100 А с отключающей способностью 35 кА, предназначенное для защиты промышленных электросетей от перегрузок, коротких замыканий и просадок напряжения. Модель выполнена в литом корпусе, имеет стационарную конструкцию и монтируется на монтажную плату. Артикул sva30-3-0100 соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель ВА88-35 защищает электрические цепи в промышленных условиях от аварийных ситуаций: перегрузок, коротких замыканий и значительного снижения напряжения. Также он используется для ручного включения и отключения нагрузки. Подходит для установки в распределительных щитах на заводах, в цехах, на насосных станциях, в системах конвейеров и другом оборудовании с переменным током до 400 В.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка магнитного расцепителя: 10In - сработает при токе 1000 А (10 × 100 А)
• Род тока: переменный (AC)
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов, но не от воды
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40 C до +40 C
• Способ монтажа: монтажная плата - фиксируется болтами прямо на металлической или композитной поверхности
• Вид привода: ручной, рычажковый (перекидной рычаг)
• Подключение: винтовые зажимы для проводов
• С расцепителем минимального напряжения: да - отключается при падении напряжения ниже установленного порога
• Диапазон установки расцепителя перегрузки: до 1000 А - возможность регулировки чувствительности теплового расцепителя в этом пределе
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-001 П18461115-2009

Совместимость и монтаж

Автоматический выключатель ВА88-35 не предусматривает монтаж на DIN-рейку - он предназначен исключительно для крепления на монтажную плату через отверстия в корпусе. Для установки требуется подготовить отверстия под крепёж, совпадающие с габаритами устройства. Напрямую совместим с другими аппаратами серии ВА88, такими как ВА88-32/33, если используются одинаковые схемы управления. Опционально возможно подключение моторного привода для удалённого управления, но он не входит в базовую комплектацию.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и собственной технической документации производителя. Компоненты проходят проверку на термическую и электродинамическую стойкость. Отключение при просадке напряжения повышает безопасность оборудования, предотвращая запуск механизмов при нестабильном питании. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - применение в сырых или открытых местах требует дополнительной герметизации щита.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов других отечественных производителей, что экономит место в щитах
• Встроенный расцепитель минимального напряжения - отключает цепь при падении питания, защищая оборудование от некорректной работы
• Регулируемая уставка теплового расцепителя - позволяет адаптировать чувствительность к конкретной нагрузке до 1000 А
• Высокая отключающая способность (35 кА) - надёжно работает даже в сетях с высоким потенциалом КЗ
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для монтажа на DIN-рейку - требует жесткой фиксации на плате
• Степень защиты IP30 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты щита
• Работает только с переменным током - не подходит для постоянного тока (DC)
• Нет встроенного дифференциального тока - не защищает от утечек на землю; для этого нужна отдельная УЗО
• Требуется точное соответствие посадочных отверстий - нестандартные платы могут потребовать доработки

Примеры использования

• Защита главного входа в промышленный щит на 100 А
• Отключение конвейерной линии при падении напряжения
• Коммуникационный щит на производстве с частыми колебаниями сети
• Щит управления насосными станциями, где важна защита от холостого хода из-за низкого напряжения

Практические советы

• При монтаже на плату используйте болты с подходящей длиной и диаметром - не затягивайте слишком сильно, чтобы не повредить пластиковую основу
• Проверьте соответствие сечения проводов: для 100 А рекомендуются медные провода сечением не менее 25 мм2
• Если требуется управление с дистанции - заказывайте моторный привод отдельно, он совместим с этим типом аппарата
• Для защиты от утечек тока обязательно устанавливайте УЗО перед ВА88-35
• Убедитесь, что температура внутри щита не превышает +40 C - особенно важно при плотной компоновке
• При использовании в холодных условиях (до −40 C) проверьте работоспособность после длительного простоя - возможна временная потеря чувствительности расцепителей
