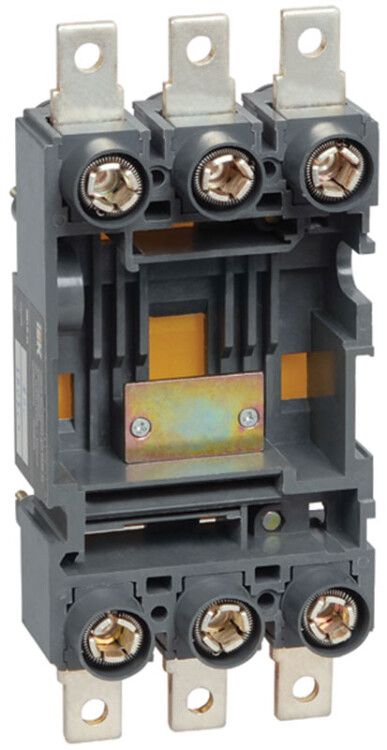

Панель ПМ1/П-35 втычная с передним присоединением для установки ВА88-35 | SVA30D-PM1-P IEK

Панель втычная ПМ1/П-35 с передним присоединением для установки автоматического выключателя ВА88-35 от IEK (ИЭК), артикул sva30d-pm1-p, позволяет легко менять автоматические выключатели без демонтажа проводов — идеально для щитов, где важна скорость обслуживания и безопасность персонала.

Назначение и область применения

Панель втычная ПМ1/П-35 используется для преобразования стационарных автоматических выключателей серии ВА88-35 в втычной тип исполнения. Это даёт возможность быстро извлекать и заменять выключатель при необходимости ремонта, проверки или модернизации — без отключения всей цепи. Применяется в главных распределительных щитах, вводно-распределительных устройствах (ВРУ) и щитах управления на объектах промышленного и коммерческого назначения.

Технические характеристики

• Номинальный ток: 250 А — поддерживает нагрузки до этого значения без перегрева;
• Количество полюсов: 3 — совместим с трёхполюсными автоматическими выключателями ВА88-35;
• Тип присоединения: болтовое — надёжная фиксация шин и кабелей через зажимы;
• Срок службы: 15 лет — рассчитана на длительную эксплуатацию в условиях регулярных операций вставки/извлечения;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, допускает повышенную влажность и запылённость, подходит для помещений с невзрывоопасной средой.

Совместимость и монтаж

Панель втычная ПМ1/П-35 совместима исключительно с автоматическими выключателями серии ВА88-35. Для установки требуется предварительно закрепить панель в щите, затем вставить выключатель до щелчка — контактные группы автоматически замыкаются. Обратите внимание: панель имеет переднее присоединение — все провода подключаются спереди, что упрощает доступ и снижает риск повреждения изоляции при работе в плотном щите.

Не используйте панель с другими сериями выключателей — несоответствие габаритов и контактов может вызвать нагрев, искрение или отказ защиты.

Безопасность и стандарты

Панель втычная ПМ1/П-35 обеспечивает видимый разрыв цепи при извлечении выключателя — это соответствует требованиям безопасности при проведении профилактики и ремонтных работ. Конструкция выполнена в соответствии с ГОСТ Р 50030.2 и нормами для электроустановок до 1000 В. Материалы корпуса — самозатухающие, не поддерживают горение.

Преимущества

• Быстрая замена выключателя — не требует отключения питания всей линии;
• Уменьшение времени простоев оборудования за счёт возможности замены без демонтажа проводов;
• Чёткая фиксация положения «вставлено/вынуто» — исключает случайное частичное подключение;
• Переднее присоединение — удобство монтажа даже в уже собранных щитах;
• Высокая механическая прочность — панель выдерживает многократные циклы вставки/извлечения.

Ограничения применения

• Подходит только для автоматов ВА88-35 — другие модели не подходят по форме и расположению контактов;
• Не предназначен для наружной установки — хотя исполнение УХЛ3 допускает работу в помещениях с высокой влажностью, прямое попадание воды или осадков недопустимо;
• Не рекомендуется использовать в местах с постоянными вибрациями выше 0,5g — возможен ослабление болтовых соединений;
• Запрещено применять с токами выше 250 А — превышение может привести к оплавлению контактов и выходу из строя.

Примеры использования

• Щит управления насосной станцией — замена вышедшего из строя автомата за 5 минут без остановки всего производства;
• ВРУ торгового центра — плановая диагностика и замена устройств в рабочем режиме;
• Производственные линии с автономными участками — минимизация простоев при техобслуживании;
• Объекты с жесткими требованиями к бесперебойности — больницы, серверные, логистические терминалы.

Практические советы

• Перед установкой проверьте, чтобы выключатель ВА88-35 был полностью отключен и обесточен — даже при использовании панели работа под напряжением опасна;
• При монтаже затягивайте болты равномерно — перекос может нарушить контакт и вызвать нагрев;
• Проверяйте состояние контактов панели каждые 6–12 месяцев — особенно при частых заменах выключателей;
• Убедитесь, что посадочные размеры в щите позволяют свободно установить панель — внешние габариты должны соответствовать вашему шкафу;
• Для долгой работы выбирайте место с хорошей вентиляцией — перегрев снижает срок службы всех элементов.
