Панель втычная ПМм1-250е c задним резьбовым присоединением для ВА88-35 MASTER с электронным расцепителем - SVA31D-PM1-R-02 IEK

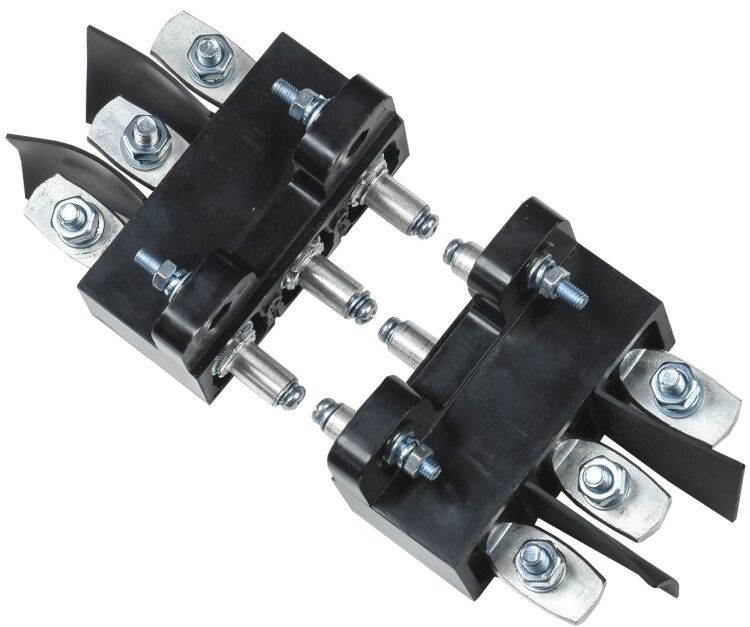

Панель втычная ПМм1-250е с задним резьбовым присоединением ВА88-35 с электронным расцепителем от IEK позволяет легко менять автоматические выключатели серии ВА88 MASTER без отключения всей линии - идеально для щитов управления и вводно-распределительных устройств.

Назначение и область применения

Панель втычная ПМм1-250е используется для установки автоматических выключателей ВА88-35 с электронным расцепителем в качестве втычного модуля. Она преобразует стационарно установленный выключатель в съемный - так можно быстро заменить аппарат при аварии или плановом обслуживании, не отключая питание всей цепи. Применяется в главных распределительных щитах, ВРУ, щитах управления на объектах с высокими требованиями к бесперебойности работы: производствах, ЖКХ, логистике, энергообъектах.

Технические характеристики

• Номинальный ток: 250 А - поддерживает нагрузки до этого значения без перегрева
• Количество полюсов: 3 - совместим с трехфазными сетями переменного тока
• Род тока: переменный - работает в сетях 50 Гц, напряжением до 415 В
• Температура эксплуатации: от -25 до +60 C - допускает работу в холодных и жарких помещениях
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию при соблюдении условий
• Преобразование: да - обеспечивает переход стационарного ВА88-35 в втычное исполнение
• Тип присоединения: болтовое - провода фиксируются винтами на контактных шинах
• Способ монтажа: втычной - выключатель вставляется в панель, контакты соединяются автоматически

Совместимость и монтаж

Панель втычная ПМм1-250е совместима только с автоматическими выключателями серии ВА88 MASTER, в том числе моделью ВА88-35 с электронным расцепителем. Установка требует точного совпадения типоразмера - другие модели не подходят. Монтаж выполняется в щите: панель крепится на DIN-рейку или плоскую поверхность, затем в неё вставляется выключатель. Кабели подключаются к болтовым зажимам сзади - доступ к ним сохраняется даже после установки аппарата. Обязательно проверьте соответствие сечения кабелей и момента затяжки болтов - указаны в руководстве ВА88-35.

Преимущества

• Быстрая замена выключателя - не требуется демонтировать всю систему
• Видимый разрыв - при извлечении выключателя полностью отключается цепь, безопасно для обслуживания
• Защита от случайного отключения - механическая блокировка предотвращает выдергивание под нагрузкой
• Стандартная сборка - совместима с существующими решениями IEK серии MASTER
• Надежное контактное соединение - минимизирует нагрев и потери при 250 А

Ограничения применения

• Не применяется с другими сериями выключателей - только ВА88 MASTER
• Не предназначен для внешней установки - не имеет защиты IP выше IP20
• Запрещено использовать при температуре ниже -25 C или выше +60 C
• Не подходит для постоянного подключения/отключения более 10 раз в день - снижает срок службы контактов
• Требуется свободное место за щитом для подключения кабелей через задние болты

Примеры использования

• Замена вышедшего из строя автомата на производственной линии без остановки всего участка
• Обслуживание вводного автомата в ВРУ - панель позволяет отключить и извлечь аппарат для диагностики
• Щит управления насосной станцией - частые тестирования и замены расцепителей
• ЖКХ: ремонт в этажном щите - возможность заменить автомат без отключения квартиры

Практические советы

• Перед монтажом проверьте, что выключатель ВА88-35 соответствует версии для втычного исполнения - некоторые модели имеют другую форму контактов
• При подключении кабелей используйте наконечники НШВИ - они повышают надежность болтового соединения
• Не забудьте закрепить панель в щите - она должна быть жестко зафиксирована, чтобы избежать вибраций при работе
• При замене выключателя всегда отключайте питание перед вставкой нового - хотя панель защищает от пробоя, риск остается
• Для удобства обслуживания рекомендуется помечать каждую панель - указывать номер цепи и номинал автомата
