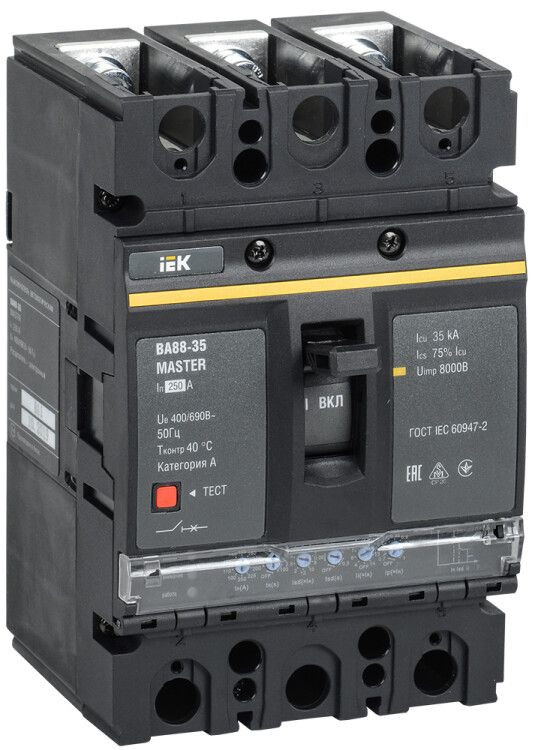

Автоматический выключатель ВА88-35 3Р 250А 35кА MASTER с электрон. расц. IEK - SVA31-3-0250-02

Автоматический выключатель ВА88-35 от IEK - трёхполюсное устройство с электронным расцепителем, рассчитанное на работу в сетях переменного тока 400 В и номинальным током 250 А. Обеспечивает надёжную защиту от перегрузок, КЗ и просадок напряжения, подходит для промышленных щитов с жёсткими требованиями к точности срабатывания.

Назначение и область применения

Автоматический выключатель ВА88-35 используется для защиты мощных электрических цепей в промышленных системах: на производствах, в распределительных щитах, у станков, насосных групп и конвейеров. Он защищает оборудование от повреждений при перегрузках, коротких замыканиях и внезапных падениях напряжения. Устройство применяется там, где требуется высокая точность срабатывания и гибкая настройка защитных функций - особенно в условиях частых пусков нагрузки или нестабильного питания.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 400 В переменного тока (AC), 50 Гц
• Номинальная отключающая способность: 35 кА - способен безопасно отключить аварийный ток до 35 тысяч ампер
• Количество полюсов: 3
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания и диагностировать состояние сети
• Уставка магнитного расцепления: 10In (2500 А) - срабатывает при кратковременных импульсах тока, характерных для пуска двигателей
• Диапазон настройки тепловой защиты: 1000–3500 А - можно адаптировать под конкретную нагрузку, даже выше номинала устройства
• Степень защиты: IP30 - предохраняет от доступа пальцев и крупных частиц, но не от воды и пыли
• Рабочий температурный диапазон: от –40 C до +60 C - работает в суровых климатических условиях
• Климатическое исполнение: УХЛ3 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом
• Механическая износостойкость: 7000 циклов включения/выключения
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Подключение силовой цепи: винтовые зажимы - надёжное, проверенное решение для медных проводников
• Индикация состояния: есть - видно положение рычага (вкл./выкл.) и сигнал срабатывания
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже установленного уровня
• Моторный привод: да - позволяет удалённо включать/выключать устройство через внешний контроллер
• Тип привода: электрический - управление осуществляется через сигнал 24 В постоянного или переменного тока
• Способ монтажа: на монтажную плату - требует фиксации на специальной рамке или DIN-рейке с соответствующим креплением
• Тип элемента управления: рычажковый - механическое включение/отключение руками
• Количество дополнительных контактов: 0 - не имеет встроенных вспомогательных контактов, но допускает их установку дополнительно

Совместимость и монтаж

Автоматический выключатель ВА88-35 монтируется исключительно на монтажную плату - он не совместим с обычными DIN-рейками без переходных креплений. Для установки необходима специальная металлическая рамка, предусмотренная производителем серии MASTER. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками, затягивать моментом 10–12 Нм. Моторный привод подключается отдельно: требуется источник управления 24 В DC/AC. Электронный расцепитель требует подачи питания на управляющий модуль - в комплекте не предусмотрен, его необходимо запитать от внешнего источника 24 В.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для аппаратов низкого напряжения. Защита по минимальному напряжению предотвращает самопроизвольный запуск оборудования после восстановления питания - важная функция для безопасности персонала. IP30 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - применение вне закрытых щитов не допускается.

Преимущества

• Электронный расцепитель позволяет настраивать защиту в широком диапазоне (1000–3500 А) - идеально для сложных нагрузок с пиковыми токами
• Функция защиты от просадки напряжения предотвращает аварии при колебаниях сети
• Моторный привод обеспечивает дистанционное управление - удобно для автоматизации и удалённого контроля
• Высокая отключающая способность (35 кА) делает устройство подходящим для мест с большой потенциальной энергией КЗ
• Широкий диапазон температур (-40…+60 C) позволяет использовать в неотапливаемых помещениях и на открытых площадках внутри зданий
• Индикация срабатывания ускоряет поиск причины отказа

Ограничения применения

• Не предназначен для установки на стандартную DIN-рейку - требуется специальная монтажная плата
• Отсутствие встроенных вспомогательных контактов - если нужны сигнализация или блокировки, придётся устанавливать их отдельно
• Электронный расцепитель требует внешнего питания 24 В - без него защита не будет работать
• IP30 не обеспечивает защиту от влаги - нельзя использовать во влажных средах, на улице или в сырых цехах без дополнительной герметизации
• Максимальное напряжение 400 В - не подходит для сетей 690 В, хотя серия MASTER поддерживает более высокие значения

Примеры использования

• Щитовая автоматики на заводе - защита главного входа для линии с двигателями мощностью до 100 кВт
• Централизованное питание конвейерной линии - с возможностью дистанционного отключения при аварии
• Распределительный щит в холодильном комплексе - благодаря работе при –40 C сохраняет функциональность зимой
• Объекты с нестабильным напряжением - защита от просадок предотвращает выход из строя чувствительной электроники

Практические советы

• При выборе уставки защиты учитывайте пусковые токи нагрузки - например, для асинхронных двигателей уставка должна быть выше 10In, чтобы избежать ложных срабатываний
• Для работы моторного привода используйте источник 24 В с достаточной мощностью - обычно достаточно 10–20 Вт
• Проверьте соответствие сечения проводов и момента затяжки винтов - некорректное подключение вызывает нагрев и выход из строя
• Если нужна сигнализация срабатывания - установите отдельный контактный модуль, совместимый с серией MASTER
• Не забудьте про обязательное питание электронного расцепителя - без него устройство будет работать только как обычный автомат с магнитной защитой
• Для обслуживания - всегда отключайте питание перед доступом к клеммам; устройство не имеет встроенного разъединителя
